Инфракрасный теплый пол под плитку

Многие думают, что системы тёплых полов — изобретение последних лет. Это не совсем так. Уже жилища и бани древних римлян отапливались горячим воздухом, циркулирующим под мраморными плитами пола. Затем этот метод забылся, уступив место более дешёвым в строительстве, компактным и экономичным системам печного, а затем водяного отопления.

Инфракрасный теплый пол под плитку

Инфракрасный теплый пол под плитку

Но хорошие идеи не пропадают бесследно. С развитием технологий строительства, а также совершенствованием и удешевлением стройматериалов пришло время, чтобы вспомнить забытую методику. Появились системы сначала водяных тёплых полов, а затем были разработаны и электрические.

Виды тёплых полов

Система водяных тёплых полов является ничем иным, как развитием и продолжением классического водяного отопления. В наиболее традиционном способе подключения она является одним из контуров общей отопительной системы, хотя может иметь и собственные автономные источники нагрева воды. Но ввиду сложности монтажа и повышенной склонностью к аварийности её всё больше в последнее время вытесняют иные модели.

Электрические тёплые полы

 Электрические тёплые полы

Электрические тёплые полы

  1.  Кабельные — представляют собой специальный высокоомный электрический провод, который нагревается под действием проходящего электрического тока. В простейшем случае выполнены в виде одиночного кабеля, но чаще всего применяются тепловые маты, в которых используется двойной провод, прикреплённый к стеклотканевой самоклеящейся сетке.
  2. Ещё одним из вариантов тепловых матов являются стержневые тёплые полы, где вместо провода используются специальные стержни из композитных материалов.
  3. Плёночные — это действительно новое слово в системах отопления. Несмотря на то что, как и все другие виды тёплых полов, они отдают тепловую энергию путём теплопроводности, конвекции и инфракрасного излучения, но обладая увеличенной излучающей поверхностью, они рассчитаны в большей мере именно на последний способ теплопередачи. И именно поэтому их в последнее время всё чаще называют инфракрасными полами

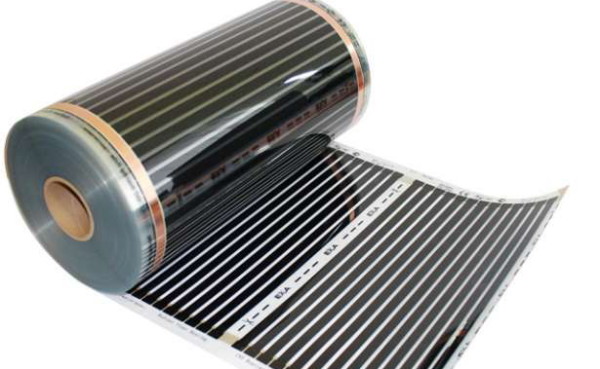

Плёночные полы

По виду теплоизлучающего материала тёплые полы делятся на два вида.

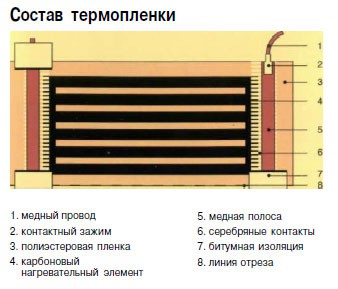

  1.  Карбоновые. В слое лавсановой плёнки запрессованы нагревательные элементы из карбонового волокна или графитового слоя, соединённые параллельно двумя расположенными по краям медными полосами‑шинами.
  2.  Биметаллические. В основе из полиуретановой плёнки находятся нагревательные элементы в виде тонких медно‑алюминиевых слоёв.

Выпускаются такие полы рулонами в зависимости от мощности шириной от 50 до 110 см, которые можно нарезать в отмеченных местах на куски нужной длины.

Видео - Инфракрасный теплый пол под плитку

Достоинства и недостатки плёночных полов

Пленочный теплый пол

Пленочный теплый пол

Основными преимуществами инфракрасных полов являются:

  •  малая толщина в доли миллиметра благодаря которой они практически не влияют на уровень финишного полового покрытия и не уменьшают высоту помещения;
  • простота и скорость монтажа, особенно в сравнении с водяными полами. Все электрические соединения выполняются обычными клеммными зажимами. Для установки не требуются дополнительные монтажные и конструктивные элементы;
  • отсутствие протечек в случае аварии или отказа в отличие от водяных полов;
  • функция безопасной автономной работы без присмотра долгое время. Возможность автоматического включения по таймеру и управления;
  • высокая отказоустойчивость. Благодаря параллельному соединению тепловых элементов при повреждении одного из них другие остаются работоспособными;
  • на 20% более высокий тепловой КПД, чем у других типов электрических полов. Повышенная энергоэффективность;
  • долговечность;
  • исключение какого‑либо обслуживания в процессе эксплуатации;
  • достаточно низкая стоимость.

К недостаткам можно отнести следующие моменты:

  •  зависимость от стоимости электроэнергии, более высокой, чем у других систем отопления. Тем не менее повышенная энергоотдача и практическое отсутствие расходов на обслуживание позволяют говорить о высокой эксплуатационной экономичности этого вида отопительных систем;
  • большая чувствительность к теплопроводности финишного покрытия пола. Они практически непригодны к укладке под деревянные полы, чуть лучше паркет, лучше всего — линолеум, ламинат, керамическая плитка;
  • возможность механических повреждений при чрезмерных нагрузках и давлении.

Особенности укладки плёночного пола под плитку

Особенности укладки плёночного пола под плитку

Особенности укладки плёночного пола под плитку

Последняя причина обусловливает особые требования при монтаже плёночных тёплых полов, особенно под тонкие финишные покрытия: ламинат и линолеум. Но и при установке системы тёплых полов под керамическую плитку существуют специфические требования к их монтажу, которые необходимо соблюдать.

  1.  Чтобы действие их было наиболее эффективным, укладку следует производить либо в очень тонкую цементную стяжку толщиной 8~10 мм, либо в слой плиточного клея под армирующую пластиковую сетку.
  2. Применять металлическую армирующую сетку нельзя ни в коем случае.
  3. Укладка должна производиться только на открытой и свободной от мебели или домашнего оборудования поверхности пола.
Особенности укладки плёночного пола под плитку

Особенности укладки плёночного пола под плитку

Технические характеристики

  1. Пиковое энергопотребление в режиме нагрева — 100~250 Вт/м².
  2. Рабочее энергопотребление в режиме терморегулирования — 35~85 Вт/м².
  3. Максимальная доля инфракрасного излучения в спектре — 90%.
  4. Длина волны излучения — 5~20 мк.
  5. Рабочее напряжение — 220 В, 50 Гц.
  6. Максимальная рабочая температура — 130 °C.

Благодаря таким высоким эксплуатационным параметрам инфракрасные тёплые полы вполне способны к тому, чтобы применяться не только в качестве вспомогательных, но и основных элементов отопительных систем.

Расчёт тёплого плёночного пола

Для нормального отопления помещения принимается эмпирическое значение тепловой мощности 100 Вт/м² площади. С учётом 90% КПД плёнки — 111,1 Вт/м². Для компенсации теплопотерь помещения возьмём плёночный пол мощностью 220 Вт/м².

Для наибольшей эффективности он должен занимать максимально свободную от мебели площадь помещения. Примем её за 80%. Таким образом, для комнаты 25 м² площадь инфракрасного пола будет равна 20 м².

В режиме терморегуляции с коэффициентом 35% электропотребление будет составлять 0,35 × 220 Вт/м² × 20 м² × 1 ч= 1,540 кВтч.

Как можно видеть, для небольшого помещения, при условии, конечно, его хорошей теплоизоляции, плёночный тёплый пол может служить даже основным элементом отопления.

Инфракрасный пленочый пол

Инфракрасный пленочый пол

Руководство по монтажу инфракрасного тёплого пола

Все работы по монтажу плёночного тёплого пола следует начинать с подробного и тщательного пошагового плана работ, расчёта количества требуемых материалов.

Материалы и инструменты, необходимые для работы

  1. Сам тёплый пол в требуемом количестве. Для укладки под плитку лучше подходит плёнка с карбоновыми нагревательными элементами. Биметаллические тёплые полы не рекомендуются для этой цели.
  2. Теплоотражающая плёнка. Отражающая поверхность плёнки не должна быть электропроводящей.
  3. Скотч.
  4. Битумная изолента.
  5. Монтажные электрические провода.
  6. Соединительные клеммы.
  7. Термореле с аварийной защитой.
  8. Пластиковая армирующая сетка.
  9. Полиэтиленовая плёнка.
  10. Монтажные электрические инструменты: кусачки, пассатижи и т. п.
  11. Мультиметр, индикаторная электрическая отвёртка.
  12. Сухая смесь для самовыравнивающейся тонкой стяжки под плитку.
  13. Клей для керамической плитки.
  14. Инструменты для укладки плитки.
  15. Измерительные инструменты: рулетка, метр, угольник.

Пошаговая инструкция

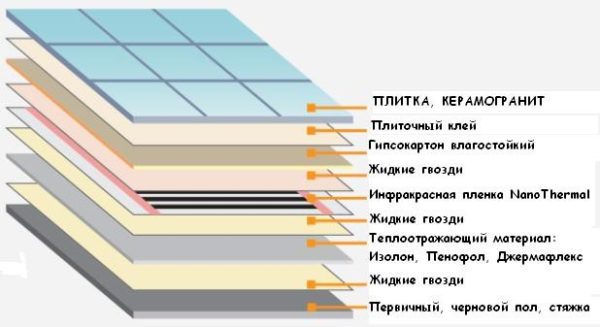

Схема стандартной установки

Схема стандартной установки

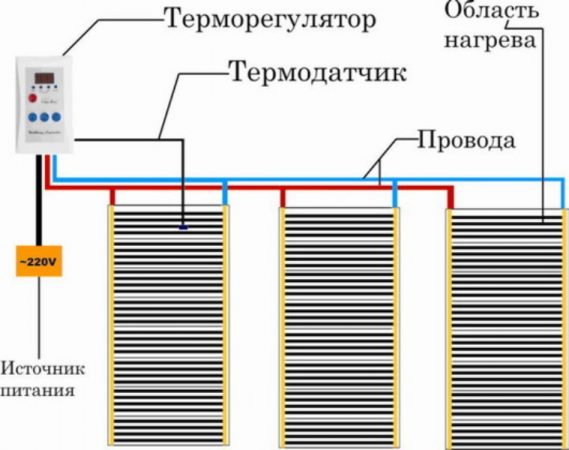

Принципиальная схема подключения ИПО

Принципиальная схема подключения ИПО

Укладка керамической плитки — тема другой статьи. Здесь же мы рассмотрим подготовку и монтаж системы инфракрасного тёплого пола.

Поверхность основания под тёплый пол должна быть идеально ровной, без выступов, впадин и других заметных дефектов. По плитам перекрытия должна быть предварительно сделана качественная бетонная стяжка по уровню.

Шаг 1. Основание необходимо тщательно вычистить, вымести весь мусор. На полу не должно оставаться случайных шурупов, камней, кусков арматуры или проволоки, других посторонних предметов.

Шаг 2. Перед укладкой необходимо составить подробный план помещения с предполагаемыми местами расстановки мебели, нарисовать на нём схему размещения плёнки тёплого пола. Наметить на бетонном основании раскладку тёплого пола, отступив около 40 см от стен.

Шаг 3. Уложить теплоотражающую плёнку, нарезав её необходимыми кусками.

Шаг 4. Все стыки теплоизолятора проклеить скотчем, приклеить его по краям к полу.

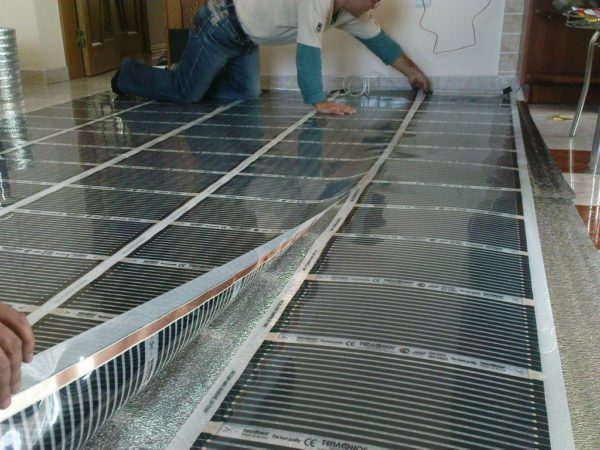

Шаг 5. Уложить сверху плёночный тёплый пол, отрезая в обозначенных символом ножниц местах куски нужной длины от рулона.

Уложить сверху плёночный тёплый пол, отрезая в обозначенных символом ножниц местах куски нужной длины от рулона

Уложить сверху плёночный тёплый пол, отрезая в обозначенных символом ножниц местах куски нужной длины от рулона

Между полосами плёночного пола следует оставить промежутки 5~10 мм. Полосы не должны ни в коем случае заходить друг на друга. По этим промежуткам рулоны тёплого пола нужно приклеить скотчем к фольгированной плёнке теплоизоляции. По краям ленты тёплого пола, где проходит медная шина, следует установить специальные клеммные зажимы в местах электрических соединений.

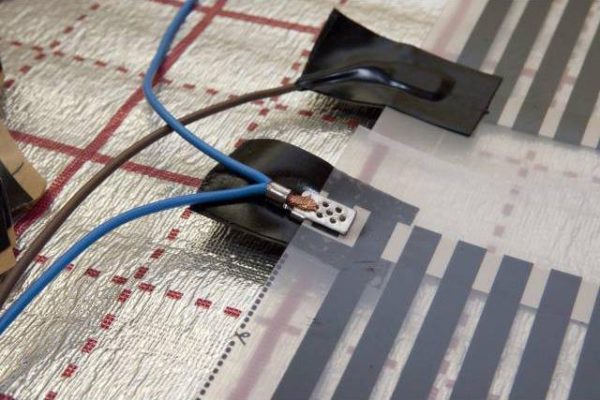

Шаг 6. Зажимы необходимо крепко обжать пассатижами или специальными электротехническими клещами. Выступы на клеммах должны продавить пластик, обеспечив надёжный контакт с медной полосой. Зачищенные концы монтажного провода нужно вставить в клеммы и тщательно их обжать.

Шаг 7. Необходимо выполнить параллельное электрическое соединение всех нарезанных кусков инфракрасного пола между собой. Кусочками битумной или специальной толстой изоленты заклеить клеммы с двух сторон, тщательно закрывая оголённые концы проводов и клеммы. Оставшиеся свободными оголённые концы медной шины также следует заизолировать.

Шаг 8. В месте предполагаемого выхода к терморегулятору подключить провода необходимой длины. Под плёнку тёплого пола на некотором расстоянии положить термодатчик с присоединённым к нему проводом. Сверху закрыть всё плотной полиэтиленовой плёнкой также приклеив её скотчем. Поверх неё раскатать пластиковую армосетку, так чтобы края её выходили за габариты тёплого пола для связки тонкой стяжки‑нивелировки с бетонным основанием пола.

Шаг 9. Приготовить раствор для тонкой стяжки. Выполнить стяжку под плитку, тщательно разровняв раствор слоем 8~10 мм. После того как он хорошо высохнет, сверху можно поклеить плитку обычным способом.

Включать тёплый пол можно только после полного высыхания стяжки и плиточного клея, не ранее 28 дней после монтажа.

Плёночный пол — предмет достаточно нежный и требует бережного обращения во время выполнения всех работ. Обувь при работе лучше надеть с мягкими подошвами. После подключения зажимных клемм к ленте пола следует проверить тестером электрическое сопротивление каждого куска на отсутствие обрывов, затем сделать то же самое после выполнения электрического монтажа всех кусков в единую цепь.

Перед выполнением цементной стяжки, а также после неё необходимо ещё раз протестировать целостность цепи, чтобы не пришлось потом отбивать плитку. При отсутствии необходимых знаний подключение термореле и датчика температуры лучше доверить профессиональному электрику, который также должен проверить всю систему на изоляцию, отсутствие обрывов и коротких замыканий.
