Как правильно сделать теплый пол

Традиционные системы отопления с помощью настенных радиаторов отличаются тем, что воздух нагревается и поднимается вверх, оставляя нижнюю часть комнаты более прохладной. К тому же батареи обычно находятся возле окна, прикрыты шторами и мебелью. Устройство «теплого пола» решает все эти проблемы разом – нагретый воздух расходится с самого низа и распределяется равномерно по всему помещению.

Как правильно сделать теплый пол

Как правильно сделать теплый пол

Видео - Как правильно сделать теплый пол (водяной)

Разновидности

  1. Электрические теплые полы (кабельные, на основании или т.н. нагревательные маты и инфракрасные).
  2. Водяные.

Оба типа могут заменить собой основную систему отопления, или дополнить ее. Средний срок эксплуатации – 20 лет. Уровень безопасности и надежности тоже примерно одинаковый.

Электрические полы можно монтировать в любом помещении, даже в квартирах, где обустройство водяного пола не допускается (относительно старые постройки с централизованной отопительной системой и слабыми плитами перекрытия). Они позволяют быстро прогреть комнату и просты в установке. В свою очередь, водяные полы дешевле в эксплуатации и не создают излучений.

Видео - Электрический теплый пол

Технология укладки электрической напольной системы отопления

Монтаж терморегулятора и формирование канавки для монтажных концов нагревательных секций. Здесь важно учесть диаметр кабеля температурного датчика и размеры кабель-каналов для основного провода питания. Терморегулятор должен располагаться на высоте 30-50 см.

Монтаж терморегулятора и формирование канавки для монтажных концов нагревательных секций

Монтаж терморегулятора и формирование канавки для монтажных концов нагревательных секций

Подготовка поверхности

Пол очищается от строительного мусора, прокладывается слой гидроизоляции, а по краям закрепляется демпферная лента – она не допустит лишних теплопотерь у стен. Укладываем эти перекрытия с заходом на стену в 10 см, чтобы они потом оказались над готовым теплым полом – излишки аккуратно обрежутся в самом конце монтажа.

Чтобы не «дарить» тепло соседям снизу или подвалу, делаем теплоизоляцию. Традиционно это пенополистирол или экструдированный пенополистирол. Для достаточно теплых помещений хватит и слоя пенофола в 4 мм. Изоляция прокладывается по всей площади без исключений.

Теплоизоляция

Теплоизоляция

Теплоизоляция

Теплоизоляция

Разметка

Места, где будет стоять мебель, перегородки, сантехника и инженерное оборудование отделяются лентой – эти участки не подлежат отоплению. После этого обязательно делается чертеж, основанный на технологии укладки конкретного типа теплого пола (греющий кабель или маты).

Монтаж. Пошаговое руководство

  • Подвести концы проводки монтажной секции к терморегулятору. Закрепить начало кабеля и соединительную муфту.
  • Начать укладку секции, избегая пересечений и соприкасаний кабеля. Оптимальная дистанция между витками – от 8 см. Шаг укладки строго соблюдается по всему периметру. Изгибы делаются плавными, без резких переломов и натяжений.
Изгибы делаются плавными, без резких переломов и натяжений

Изгибы делаются плавными, без резких переломов и натяжений

Совет! Петли кабеля очень удобно закреплять выступающими язычками, предусмотренными на монтажной ленте.

Петли кабеля очень удобно закреплять выступающими язычками, предусмотренными на монтажной ленте

Петли кабеля очень удобно закреплять выступающими язычками, предусмотренными на монтажной ленте

  • Установить температурный датчик.

Очень важно: датчик предварительно помещается в гофрированную трубку без отверстий, чтобы внутрь не проник раствор стяжки; доступ к датчику должен быть максимально легким (на случай его выхода из строя).

Тот конец пластмассовой трубки, близь которого расположен датчик, прикрывается заглушкой, второй присоединяется к терморегулятору и вводится в оставленную для него канавку. Принято придерживаться радиуса изгиба трубки – 5 см, и расстояния от стены до самого места нахождения датчика – 50-60 см. Так устройство сможет правильно определять температуру, а при поломке не придется вскрывать пол.

  • Зафиксировать трубку раствором. Имейте в виду, что витки должны располагаться на равном расстоянии от канавки с трубкой.
  • Подключить к терморегулятору датчик и монтажную секцию, проверить соединения.
  • Протестировать работоспособность системы. Для этого нужно подать напряжение на 1 минуту. Если все правильно уложено и присоединено, на регуляторе загорится датчик, а пол начнет нагреваться.
  • Выключить питание.
  • Зарисовать схему укладки. Можно даже сделать фото. Это очень пригодится, если придется делать ремонт или монтировать дополнительные инженерные коммуникации. На схеме непременно укажите местоположения всех соединительных муфт и датчика.
  • Сделать стяжку или наливной пол. Раствор, в котором обязательно должны быть пластификаторы, разливается на высоту 3-5 см, причем не допускаются воздушные карманы, поскольку они приведут к локальным перегреваниям.

    Сделать стяжку или наливной пол

    Сделать стяжку или наливной пол

Примерно через месяц стяжка полностью высохнет и можно будет поверх нее сделать декоративное покрытие. Лучше использовать материалы с высокой теплопроводностью – кафельную плитку, керамогранит и пр. Главное, чтобы из-за верхнего настила не терялась эффективность системы отопления.

Отступ от стен
  • Не менее 5 см
Отступ от других нагревательных элементов
  • От 10 см
Параметры канавки для монтируемого датчика температуры
  • Ширина – 20 мм
  • Глубина – 20 мм
  • Длина – 50-60 см на полу + 30-50 см на стене
Формула для расчета шага укладки
  • Шаг (в см) = (100S)/L, где
  • S - площадь помещения (кв.м.),
  • L – длина секции (м)
Максимальное отклонение от рассчитанного шага укладки
  • 10 мм

Важные моменты!

  1. В процессе монтажа лучше не наступать на кабель вообще. На всякий случай используйте обувь с мягкой подошвой. Для перемещения по комнате без вреда для будущего теплого пола можно перекрывать участки с проложенным кабелем листами фанеры.
  2. Аккуратная работа со строительным инструментом – обязательное условие. Любые механические повреждения кабеля делают систему отопления непригодной или небезопасной.
  3. Ни в коем случае нельзя включать систему, пока раствор еще мокрый (время высыхания - 28-30 дней)!

Кабель на армирующей сетке: отличительные особенности монтажа

Кабель на армирующей сетке

Кабель на армирующей сетке

Для качественной укладки нагревательных матов и пленки с инфракрасным нагревательным элементом нужно тщательно выровнять поверхность-основу, аккуратно очистить ее щеткой и загрунтовать. Как и в случае с кабелем, пригодится разметка территории, чтобы над теплым полом не оказалось тяжелой мебели, бытовой техники или перегородок.

Чтобы подогнать маты по размеру комнаты, сетка разрезается, оставляя незатронутым сам кабель. Пересечение или наложение фрагментов не допускаются.

Пересечение или наложение фрагментов не допускаются

Пересечение или наложение фрагментов не допускаются

В разных типах помещений используются отдельные маты. Поверх клеевого раствора можно сразу класть плитку, следя, чтобы не появлялись воздушные карманы и не повредился кабель. Толщина клеевой смеси – 8-10 мм.

Совет! В процессе работы не допускайте сквозняков в помещении.

Инфракрасный теплый пол: несколько нюансов

Инфракрасный теплый пол

Инфракрасный теплый пол

На пленке с инфракрасным нагревательным элементом сразу нанесены линии разрезов, а в качестве подложки под нее достаточно слоя теплоотражающего материала, зафиксированного двусторонним скотчем или строительным степлером (места состыковок скрываются скотчем).

Как резать пленку

Как резать пленку

Алгоритм монтажа

1. Места разреза медной шины изолируются, а с другой стороны к ней подсоединяются контактные зажимы, причем одна часть контакта должна оказаться внутри пленки.

Места разреза медной шины изолируются, а с другой стороны к ней подсоединяются контактные зажимы

Места разреза медной шины изолируются, а с другой стороны к ней подсоединяются контактные зажимы

2. С помощью скотча ленты-пленки соединяются между собой.

С помощью скотча ленты-пленки соединяются между собой

С помощью скотча ленты-пленки соединяются между собой

3. Провода укладываются в контактные зажимы и фиксируются там пассатижами.

4. Контактные зажимы с двух сторон оклеиваются специальными отрезками для изоляции (обычно поставляются в комплекте с термопленкой).

Контактные зажимы с двух сторон оклеиваются специальными отрезками для изоляции

Контактные зажимы с двух сторон оклеиваются специальными отрезками для изоляции

Совет! При изоляции важно, чтобы отрезок полностью покрывал серебряные срезы по краям медной шины.

5. Датчик температуры крепится к черной полосе пленки. В теплоотражающем материале делается небольшой вырез для погружения датчика. Точно так же прячутся места с контактными зажимами и проводами.

Датчик температуры крепится к черной полосе пленки

Датчик температуры крепится к черной полосе пленки

6. Устанавливается терморегулятор, к которому выводятся соединительные провода.

Устанавливается терморегулятор, к которому выводятся соединительные провода

Устанавливается терморегулятор, к которому выводятся соединительные провода

7. Система включается от отдельного автомата и проверяется каждый нагревательный блок.

Система включается от отдельного автомата и проверяется каждый нагревательный блок

Система включается от отдельного автомата и проверяется каждый нагревательный блок

8. Поверх кладется специальная подложка для ламината или обычная пленка, после чего можно сразу монтировать напольное покрытие.

Поверх кладется специальная подложка

Поверх кладется специальная подложка

Совет! Если поверх инфракрасного пола будет застелен ковролин или ламинат, лучше дополнительно укрыть термопленку листами фанеры.

Интересно, что системы с инфракрасными нагревателями экономят до 60% электроэнергии, а за счет «сухого монтажа» рулон можно развернуть по диагонали или даже по вертикали (т.е. утеплить еще и стены).

Теплый водяной пол своими руками

Теплый водяной пол своими руками

Теплый водяной пол своими руками

Этап подготовки включает в себя выравнивание поверхности. Иногда достаточно просто убрать пыль мощным пылесосом и заделать щели, а вот для исправления серьезных неровностей лучше предварительно сделать стяжку. Дальше обязательно укладывается гидроизоляция.

Теплоизоляция. Оптимальные показатели: плотность – 35 кг/м3; толщина – от 30 мм. Обычно берется полистирол или пеноплекс. Материал поставляется в рулонах или в виде матов со специальным рельефным покрытием. Плиты фиксируются в пазы, а верхняя часть служит основой для прокладки труб.

По периметру вдоль стен расстилается демпферная лента, отделяющая перегородки от слоя теплоизоляции и стяжки. Часть ленты, оказавшаяся над полом, по окончанию работ обрезается.

Защита. Под арматуру для труб подкладывается пленка или мультифольга.

Подложка рулонная для теплого пола VALTEC мультифольга 3мм

Подложка рулонная для теплого пола VALTEC мультифольга 3мм

Установка коллекторного шкафа, где найдется место для насосно-смесительного узла, сведенного с коллекторным блоком. Дальше конструкция соединяется с высокотемпературным контуром.

Установка коллекторного шкафа

Установка коллекторного шкафа

Укладка металлополимерных труб. Основные варианты: «змейка» или «улитка» (спираль).

Укладка металлополимерных труб

Укладка металлополимерных труб

Требования:

  • длина всего контура – не более 90 м;
  • на каждый 1 м2 должно приходиться по 5 м трубы;
  • шаг укладки – около 20 см;
  • для помещений с большой площадью стелиться несколько отдельных петель теплового контура.

Присоединение труб к распределительным коллекторам. Для этого с трубы снимаются фаски, на нее одевается обжимной соединитель, а при подключении евроконус затягивается при помощи гаечного ключа. Поверх ставятся сервоприводы, благодаря которым в процессе эксплуатации можно будет регулировать температуру термостатом.

Присоединение труб к распределительным коллекторам

Присоединение труб к распределительным коллекторам

Подключение сервомоторов и комнатных термостатов к коммуникатору.

Проверка системы на прочность и герметичность. В трубы подается вода, давление которой должно быть несколько выше рабочего значения (примерно в 1,5 раза или 0,6МПа). Опрессовка системы производится в течение суток воздушным компрессором или гидравлическим прессом. Это позволяет выявить проблемы и устранить их до того, как трубы скроются в цементном растворе.

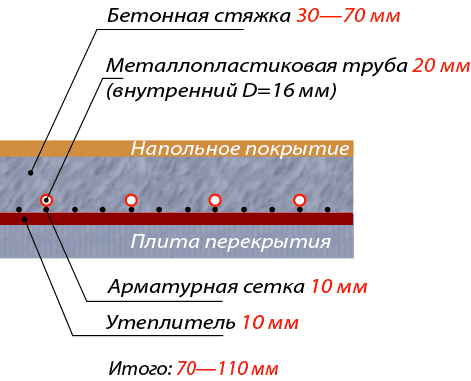

Бетонная стяжка. Раствор заливается на теплые трубы, чтобы потом при расширении в процессе эксплуатации они не лопнули. Однако пускать воду по трубам раньше, чем бетон полностью высохнет, ни в коем случае нельзя.

Бетонная стяжка

Бетонная стяжка

Основные требования

Марка цементаНе ниже M 300;
Количество пластификатора в растворе0,6-1 л/м2.
Толщина над трубойНе менее 3 см

Альтернатива стяжке: полистирольные плиты, деревянная модульная или реечная система.

В качестве покрытия на теплый пол можно брать керамическую плитку – у нее отличная теплоотдача, она износоустойчива и дизайн легко подбирается под любой тип интерьера. Нередко поверх напольной отопительной системы укладывается ламинат, линолеум или ковролин. Паркет же в этом плане очень капризен – он быстро теряет свойства из-за перепадов температур.

Что касается мощности, то среднее значение составляет 150 Вт/м2. Линолеум отличается повышенной теплоотдачей, так что для него хватит и 120 Вт/м2.

Устанавливайте электрический или водяной теплый пол, и пусть Ваши ноги будут в тепле!
