Подключение теплого пола к электричеству

Современные дома все чаще оборудуются теплыми полами. Ведь доступность такого способа отопления возрастает при неизменной высокой эффективности. Несмотря на простоту самой конструкции теплых полов, их можно назвать самым оптимальным вариантом для отопления дома или дополнительного его подогрева.

Подключение теплого пола к электричеству

Подключение теплого пола к электричеству

Теплые полы по своей конструкции могут быть двух основных видов: водяные и электрические. Рассмотрим, как работает и подключается электрический теплый пол.

Принцип действия теплых электрических полов прост: они преобразовывают электрическую энергию в тепловую за счет сопротивления проводников. При этом прогревается стяжка или плитка. Именно эти материалы способны равномерно распределять тепло по всей площади и отдавать его в окружающую среду.

Последовательное подключение стержневого теплого пола

Последовательное подключение стержневого теплого пола

Теплые полы, работающие от электричества, имеют довольно простую конструкцию и состоят из следующих основных частей:

  • нагревательный элемент (в зависимости от вида может быть кабель или мат);
  • температурный датчик;
  • терморегулятор.

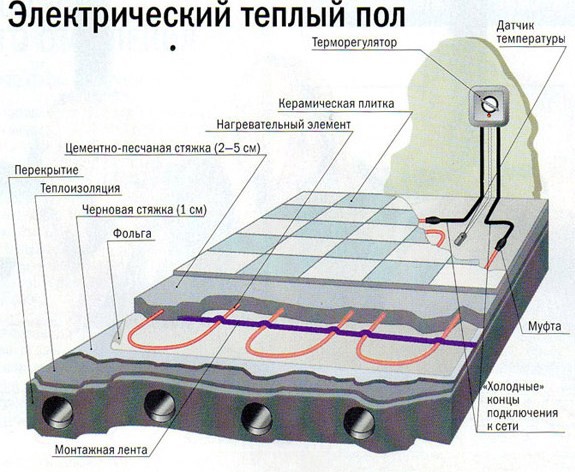

Структура пола, подогреваемого с помощью электрокабелей

Структура пола, подогреваемого с помощью электрокабелей

Многие думают, что уложить теплый пол и подключить его к электричеству сложно. На самом деле по своей сути такой вид теплого пола напоминает обычную проводку, которая проложена в слоях стяжки или под плиткой. Для полноценной работы достаточно обычной розетки, где есть переменный ток напряжением 220 В.

Сама схема подключения не вызывает никаких сложностей – для этого даже не требуется особых знаний. Но обязательно при работах нужно помнить, что это электрический ток, который при неправильном обращении может сильно навредить человеку, вплоть до летального исхода. Чтобы такого не случилось, обязательно нужно четко соблюдать ряд правил при выборе и подключении.

Подбор мощности теплого пола

Расчет теплого пола

Расчет теплого пола

Самым главным показателем, на который нужно ориентироваться при выборе теплых полов, является их мощность. Этот критерий зависит от следующих пунктов:

  • площади пола, который требуется прогревать;
  • вида нужного обогрева (дополнительный или основной);
  • типа помещения, где будет проводиться отопление (балкон, жилая комната, офис, склад).

От мощности зависит тип подключения к сети и наличие дополнительных элементов.

Расчет мощности теплого пола

Расчет мощности теплого пола

При проведении расчетов теплого пола нужно брать лишь полезную площадь, где чаще всего находится человек. Так, если это кухня, то под мебелью и холодильником можно не рассчитывать площадь. При проведении расчетов обязательно нужно заранее определиться с местом расположения всех нагревательных элементов, так как в дальнейшем изменить их позиции будет невозможно.

Если вы решили применять теплый пол как осзновной обогрев, то отведенная под него площадь должна составлять минимум 70% всего помещения.

Удельная мощность теплых полов и ее расчет

Преимущества терморегуляторов Uriel

Преимущества терморегуляторов Uriel

Теплые полы могут использоваться как в виде основного источника тепла в доме, так и в качестве подогрева. Для первого вида расчет берется примерно 150-170 Вт на 1 кв.м. Подогрев же рассчитывается исходя из значений 110-130 Вт на 1 кв.м.

Этот показатель может немного изменяться в зависимости от типа обогреваемого помещения. Например, комнаты, где люди находятся постоянно, обязательно должны иметь очень теплый пол, и по этой причине расчетная потребляемая мощность повышается. Если же это кухня или ванная, то здесь можно не сильно завышать значения, так как жильцы проводят в них мало времени.

Потребление электроэнергии теплым полом можно контролировать

Потребление электроэнергии теплым полом можно контролировать

Дополнительно при расчете рекомендуется учитывать этажность. Если утепляется пол квартиры на первом этаже, то мощность нужно повысить на 10-15%. Во всех вышестоящих помещениях можно значения не повышать.

Виды электрических теплых полов и терморегуляторов

Сейчас существует два вида электрического теплого пола:

  • кабельный или секционный;
  • маты, инфракрасные пленочные системы.
Кабельный теплый пол

Кабельный теплый пол

Каждый из этих видов имеет свои особенности и применяется в конкретных случаях. Так, если теплый пол монтируется в бетонную стяжку, то здесь лучше использовать кабельный тип. Под плитку лучше всего подходят маты или пленочные нагревательные элементы.

Естественно, главной частью теплого пола является сам элемент нагрева. Но полноценно он работает благодаря терморегулятору, который является сердцем системы.

Терморегулятор для теплого пола - это прибор, который без вмешательства человека, автоматически регулирует и поддерживает оптимальную температуру воздуха

Терморегулятор для теплого пола - это прибор, который без вмешательства человека, автоматически регулирует и поддерживает оптимальную температуру воздуха

Он позволяет поддерживать нужную температуру поверхности. Приобрести терморегулятор не проблема: он может быть как механическим, с ручной настройкой и регулировкой температуры, так и полностью автоматическим, с измерением температуры поверхности, воздуха в помещении и подбором самых оптимальных параметров.

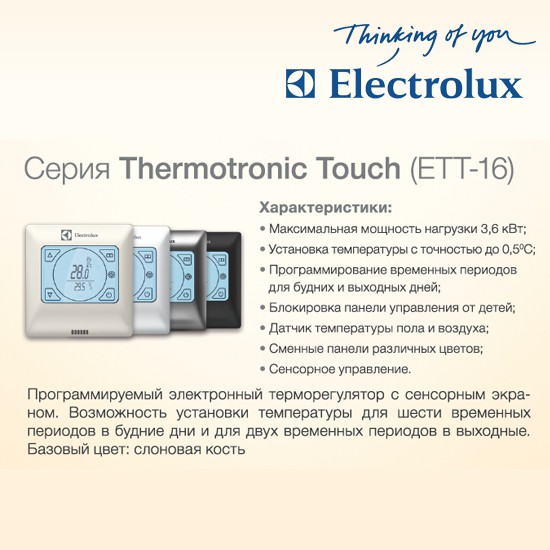

Терморегулятор для теплого пола Electrolux ETT-16 Thermotronic Touch

Терморегулятор для теплого пола Electrolux ETT-16 Thermotronic Touch

Подсоединение терморегулятора к системе

Схемы монтажа пленочного теплого пола

Схемы монтажа пленочного теплого пола

Перед тем, как подсоединить теплый пол, независимо от его типа, нужно определиться с расположением терморегулятора. Это устройство применяется для поддержания стабильной заданной температуры внутри помещения. Помимо этого, посредством терморегулятора производится непосредственное подключение теплого пола к сети.

Монтаж терморегулятора лучше выполнить вблизи имеющейся электропроводки

Монтаж терморегулятора лучше выполнить вблизи имеющейся электропроводки

Монтаж терморегулятора производится на высоте не менее 1,5 метров от пола и в местах, где он будет полностью защищен от воздействия высоких температур. Это позволит максимально точно делать замеры и выставлять нужный нагрев пола.

Перед подключением терморегулятора нужно в первую очередь определиться, каким методом это будет делаться: запитка от щитка или использование розетки. Сразу стоит отметить, что эти два способа предполагают дополнительное включение в цепь автоматического выключателя, который будет срабатывать при поломках, перегреве или коротком замыкании. Его предельная мощность выключения подбирается в зависимости от вида теплого пола.

В большинстве случаев на терморегуляторе указывается схема подключения, что значительно упрощает монтаж без помощи электриков. Если схема отсутствует, то к следующим клеммам нужно подключать такие провода:

  • 1 клемма – фаза сети;
  • 2 клемма – ноль сети;
  • 3, 4 клеммы – жилы нагревательного элемента;
  • 5 клемма – таймер;
  • 6, 7 клеммы – датчик температуры пола.

Такое распределение является стандартным, но стоит понимать, что разные производители могут создавать схемы, которые требуют другого подсоединения. Все зависит от конструкции и дополнительных возможностей системы.

Подготавливаем место под установку терморегулятора: подводим к нему электропитание (скрытое или открытое, по желанию)

Подготавливаем место под установку терморегулятора: подводим к нему электропитание (скрытое или открытое, по желанию)

Перед подсоединением нужно в стене проштробить небольшую канаву. В ней будут размещаться две трубки из пластика. В одну в дальнейшем будут пропускаться провода нагревательного элемента, а во второй расположится термодатчик. По окончании этих мероприятий можно приступать к монтажу и подключению всей системы теплого пола.

Подсоединение системы теплого пола кабельного типа

Схема подключения кабельного теплого пола

Схема подключения кабельного теплого пола

Для подключения кабельного теплого пола нужно провести выравнивание поверхности. Далее вдоль стены прикрепить демпферную ленту и затем уложить теплоизоляцию. Монтаж кабеля можно проводить и на старую поверхность, без подкладки. Единственным условием для этого является наличие снизу отапливаемого помещения. Перед укладкой кабеля нужно протянуть все провода для подключения к термостату.

Далее можно укладывать нагревательный элемент, предварительно разместив на полу обычную монтажную ленту. Это делается, чтобы кабель держался в нужном положении и не смещался. Укладывать кабель можно любой формой, главное, чтобы он не пересекался сам с собой. Самым эффективным и удобным способом монтажа является так называемая «змейка» - кабеля продаются в рулонах, уже уложенные в виде змеевика на сетку.

Схемы подключения к одножильного и двужильного кабеля для теплого пола

Схемы подключения к одножильного и двужильного кабеля для теплого пола

Равномерно распределив кабель, можно его закреплять. Важно, чтобы края не доходили до места расположения мебели или стен примерно 10 см. Далее требуется проложить термодатчик, который спрятан в трубку, упомянутую ранее ранее. Его расположение должно быть на расстоянии 40-50 см от края витка нагревательного элемента.

На этом монтаж кабеля и датчика завершен. Используя тестер, нужно проверить сопротивление нагревательного элемента. Оно должно соответствовать паспортным данным. Далее нужно залить все стяжкой и подождать, пока она застынет. Сразу включать теплый пол для ее подсушивания нельзя, так как появятся трещины и значительно понизится показатель прочности. Остается просто подсоединить все провода к терморегулятору и проверять работоспособность системы.

Подсоединение теплого пола в матах

Чтобы разобраться, как производится подключение теплого пола в матах, не нужно иметь много знаний и опыта. Основной принцип примерно такой же, как и у кабельного вида. Стоит лишь отметить некоторые различия.

Тепловым матом называют термоустойчивую пленку, на которую крепят нагревательный элемент. Так как шаг и форма укладки задается уже при производстве, вам нужно будет лишь рассчитать обогреваемую площадь и потребляемую мощность.

Электрический пол в матах

Электрический пол в матах

При монтаже такого обогрева нужно маты разложить на поверхности, согласно рассчитанной площади. Далее все заливается тонкой бетонной стяжкой или наносится клей для укладки плитки. Очень важным пунктом является отсутствие термоизоляции. Это может привести к перегреву системы и выходу ее из строя.

Если для подсоединения недостаточно длины холодных выводов – применяется просто кусок мата. Соединительную муфту обязательно нужно располагать внутри самой стяжки.

Подсоединение к электрической цепи теплого пола пленочного типа

Теплый пол пленочного вида является относительно новым изобретением. Он изготовлен из специальной нагревательной пленки. С подключением этой системы могут возникнуть проблемы даже у самых опытных строителей. Для того, чтобы сделать это без проблем, нужно обязательно разобраться с самой системой пленочного теплого пола.

Последовательность выполнения работ при укладке электрического теплого пола

Последовательность выполнения работ при укладке электрического теплого пола

Система пленочного теплого пола состоит из специальных карбоновых и биметаллических нагревательных элементов, которые запаяны в специальный термостойкий материал. По краям пленки располагаются контакты из меди. С их помощью устройство подключается к сети.

Собственно подключение осуществляется за счет припаивания проводов к клеммам и вывода их к терморегулятору. Особенностью укладки является применение подложки, которая имеет поверхность из фольги. Это решение позволяет отражать тепло от нижней поверхности и полностью его направлять на обогрев пола.

Термодатчик устанавливается, как правило, в специальном углублении под самой пленкой, но не исключены варианты его расположения и на поверхности. Также этот вид может резаться по специальным меткам, которые нанесены производителем. Они расположены на расстоянии до 30 см друг от друга. Когда укладка выполнена, можно проводить подсоединение листов параллельным способом.

Главное отличие пленочного теплого пола заключается в том, что он подходит под любые поверхности. Единственным исключением считается его монтаж под ковролин, так как есть большая вероятность повреждения целостности пленки.

Решение сделать в доме теплый пол всегда было оправданным. Это удобно, практично и довольно экономно. А если есть в доме дети, теплый пол позволит родителям не беспокоиться о том, что они замерзнут и заболеют.
