Укладка электрического теплого пола под плитку

У теплого пола есть множество преимуществ, среди которых отдельного рассмотрения заслуживают 2 основных момента. Во-первых, с помощью такой системы пользователь может самостоятельно устанавливать желаемый температурный режим в каждом помещении, т.е. зависимость от радиаторного отопления исключается. Во-вторых, теплый пол прекрасно сочетается с самыми разнообразными вариантами финишной отделки, и плитка не является исключением.

Укладка электрического теплого пола под плитку
Укладка электрического теплого пола под плитку

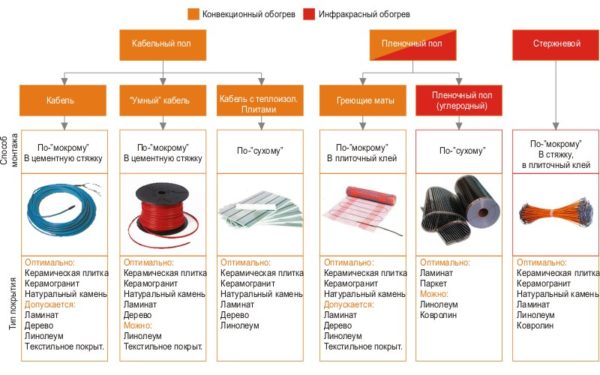

Наиболее часто в комплексе с плиткой применяются электрические системы теплого пола. Именно с порядком обустройства такого обогрева, а конкретно его кабельной разновидности, вам предлагается ознакомиться далее. Другие типы электрического теплого пола монтируются в аналогичном порядке с незначительными отличиями, которые обычно подробно освещаются в инструкциях производителей.

Как укладывать плитку на теплый пол
Как укладывать плитку на электрический теплый пол

Представленная информация поможет вам получить полное представление о предстоящем мероприятии и сделать все самостоятельно, без расходов на оплату услуг сторонних специалистов.

Устройство электрического теплого пола под плитку
Устройство электрического теплого пола под плитку

Важные правила подключения электрического теплого пола

  1. Подключение системы к электричеству выполняется по отдельной линии с обязательной установкой защитного автомата.
  2. Греющий элемент и термостат подбираются таким образом, чтобы мощность первого не превышала максимальную мощность второго. При отсутствии возможности соблюдения этого правила, систему нужно разделить на несколько частей и каждую из них укомплектовать отдельным термостатом.
  3. Систему можно оснащать как выносным термодатчиком (измеряет температуру воздуха), так и его встроенным аналогом (определяет температуру непосредственно системы обогрева).
  4. По завершению монтажа система обязательно тщательно тестируется. Сначала работа обогрева проверяется на минимальной мощности, затем она постепенно повышается. Если все нормально, можно приступать к заливке стяжки и укладке напольной плитки. Любые дефекты следует устранять сразу же, т.к. для их исправления после укладки кафеля придется разрушать облицовку и нижележащий выравнивающий слой.

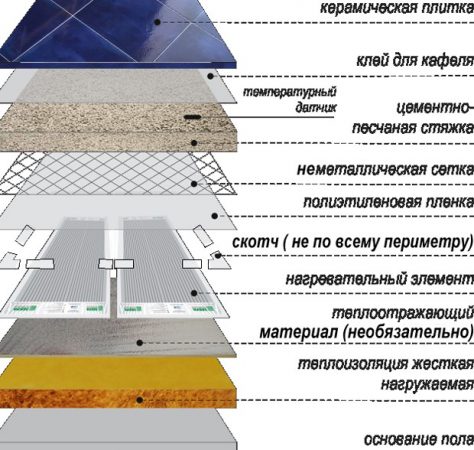

Монтаж пленочного теплого пола
Монтаж пленочного теплого пола

Набор для работы

Прежде чем приступать к изучению технологии обустройства электрического теплого пола, подготовьте приспособления, необходимые для успешного выполнения данного мероприятия. Некоторые производители комплектуют свои греющие кабели нужными материалами, в редких случаях в комплекте присутствуют даже необходимые инструменты. Мы же рассмотрим полный перечень. Конкретно в вашем случае он может незначительно меняться в зависимости от особенностей ситуации, но стандартно набор для работы включает следующие позиции:

  • греющий кабель;
  • регулятор температуры;
  • температурный датчик;
  • провода для подключения системы;
  • теплоизоляционную подложку (лучше всего использовать пенофол);
  • нож;
  • плоскогубцы;
  • изоляционную ленту;
  • монтажный скотч;
  • шпатель для укладки плитки;
  • плиточный клей;
  • материал для затирки швов;
  • армирующую сетку;
  • материал для заливки выравнивающего слоя (готовая самовыравнивающаяся смесь или цемент, песок и вода).

Первый шаг. Выравниваем основание

Прежде всего, демонтируем старое напольное покрытие, если таковое присутствует. При желании можно пойти на хитрость: залить старую отделку грунтующим составом, к примеру, пользователи хорошо отзываются о грунтующей краске CERESITCT 15. Хотя ее главное предназначение и не в этом, в качестве заливки для старой отделки она тоже вполне подходит. Способ проверен на линолеуме. В целом же технология монтажа рекомендует полностью избавляться от старой отделки.

 Ceresit CT 15
Ceresit CT 15

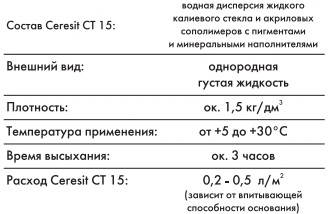

Технические характеристики Ceresit CT 15
Технические характеристики Ceresit CT 15

Черновой пол тщательно очищается от любого рода мусора.

Готовим поверхность, удаляя пыль и грязь
Готовим поверхность, удаляя пыль и грязь

Далее, если основание неровное, следует этап заливки стяжки. Можно как приобрести готовую самовыравнивающуюся смесь, так и приготовить состав самостоятельно, взяв для этого 4 доли песка, 1 долю цемента и воду. Оптимальную толщину стяжки определяйте самостоятельно в соответствии с размерами имеющихся перепадов поверхности. Ваша задача – получить идеально горизонтальное основание.

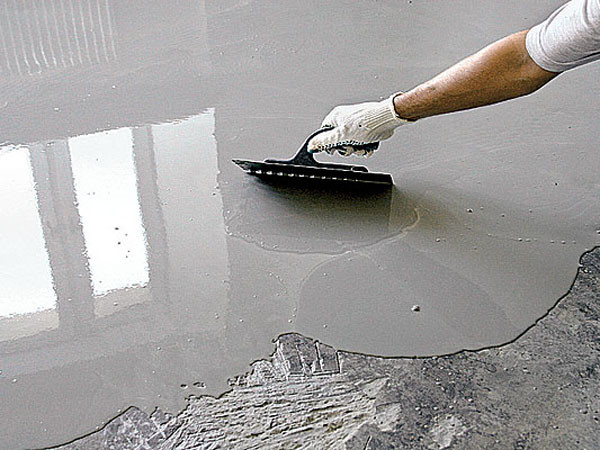

Распределение самовыравнивающейся смеси
Распределение самовыравнивающейся смеси

Непосредственно заливка выполняется стандартным способом, т.е. по маякам. Стяжке даем набрать прочность. Если использовался готовый состав, необходимое время уточняем в инструкции. В случае применения цементно-песчаного раствора, ему рекомендуется дать настояться в течение положенных 28 суток. На практике же столько не ждут почти никогда и продолжают работу уже спустя 4-7 дней. Решение за вами.

Если основание слишком неровное, лучше залить тонкую стяжку, используя невысокие маяки
Если основание слишком неровное, лучше залить тонкую стяжку, используя невысокие маяки

Второй шаг. Изучаем элементы системы и готовимся к их установке

Для самостоятельной установки рекомендуется использовать греющий кабель. Во-первых, он стоит дешевле своих «собратьев». Во-вторых, с помощью кабеля можно создать обогреваемую площадь любой желаемой формы.

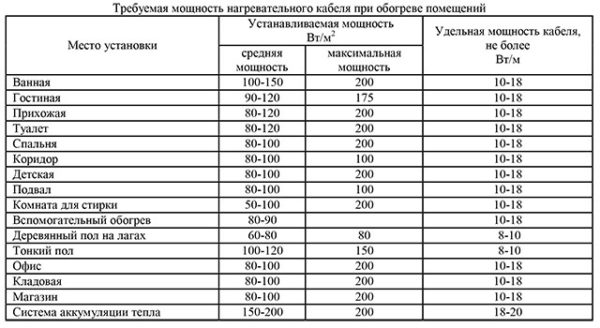

Таблица подбора необходимого греющего кабеля
Таблица подбора необходимого греющего кабеля

Важно! Кабель запрещается укладывать в местах будущего размещения тяжелой мебели, техники, сантехнических изделий и различных массивных предметов интерьера. Из-за такого давления элементы системы могут перегреться и сломаться.

Как правило, греющий кабель дополнительно комплектуется гофрированной трубой, посредством которой будет осуществляться установка датчика теплого пола.

Греющий кабель в гофротрубе
Греющий кабель в гофротрубе

Непосредственно датчик в заводской комплектации обычно не идет. Это изделие продается вместе с регулятором температуры, который тоже нужно приобрести.

Греющий кабель – это одно или двужильный провод, реализуемый комплектами, рассчитанными на определенную площадь
Греющий кабель – это одно или двужильный провод, реализуемый комплектами, рассчитанными на определенную площадь

Схемы и в целом рекомендации по монтажу как кабеля теплого пола, так и датчиков с регуляторами обычно приводятся производителями. Определите место монтажа датчика в соответствии с рекомендациями в приложенной инструкции. Сделайте штробы в полу и стене для укладки гофротрубы. На этом этапе нужно помнить, что этот канал не должен иметь резких изгибов – все надо сделать максимально плавно, иначе вы не сможете правильно ввести датчик.

Схема монтажа элементов теплого пола
Схема монтажа элементов теплого пола

В штробу укладывается гофротруба. Конец гофры замотайте изоляционной лентой и посадите конструкцию на плиточный клей или другой подходящий связующий состав.

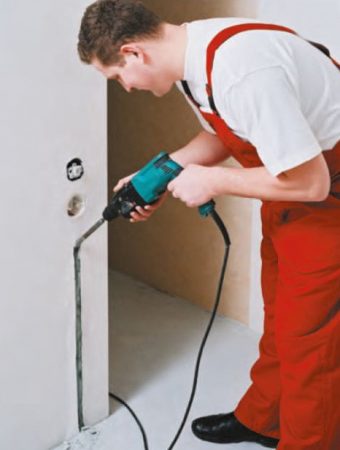

Штроба для укладки кабеля
Штроба для укладки кабеля

Заведите в подрозетник провод для подключения системы. Специалисты рекомендуют использовать трехжильный медный провод сечением 2,5 мм2. Одна сторона кабеля пойдет на терморегулятор, вторую вы должны завести на устройство защитного отключения, выполнив последовательное соединение с автоматом в щитке.

Как подключить терморегулятор
Как подключить терморегулятор
Конструкция терморегулятора для теплого пола
Конструкция терморегулятора для теплого пола

Рекомендации в отношении характеристик регулятора температуры обычно приводятся производителями греющих кабелей в инструкциях к своей продукции. Ориентируйтесь на рекомендованные параметры.

Третий шаг. Необходимые расчеты и знакомство со схемой

Предварительно вы должны выполнить расчет системы. Рекомендации по этому поводу приведены в таблице.

Таблица. Рекомендованная мощность греющего кабеля

ПомещениеМощность, Вт/м2
Коридор, кухня90-140
Санузел, ванная комната170-190
Балконы, лоджииДо 200
Жилые помещенияДо 130

Там, где мощность приведена в виде диапазона, выбирайте конкретное значение с учетом целей и задач, ставящихся перед системой обогрева, т.е. будет ли она применяться для основного отопления комнаты либо же просто в качестве средства создания более комфортных условий.

Расчет предельно прост. Сначала вы определяете необходимую площадь обогрева, которая будет занята кабелем, а затем умножаете ее на рекомендованное значение мощности. К примеру, вам нужно обогреть 4 м2 в кухне. Теплый пол будет обустроен в качестве дополнительного отопления. Считаете следующим образом: 4х90=360 Вт. В соответствии с расчетным значением вы выбираете мощность кабеля.

Схемы подключения кабеля и терморегуляторов, как отмечалось, производители приводят в своих инструкциях. Вам остается следовать указанным рекомендациям, поэтому отдельно данные моменты рассматриваться не будут.

Четвертый шаг. Монтируем теплый пол

Правильно уложенный пенофол
Правильно уложенный пенофол

Прежде всего, укладываем на основание теплоизоляционный материал. Для использования в комплексе с теплым полом прекрасно подходит пенофол с самоклеящимся слоем и фольгированным покрытием. Изоляцию укладываем фольгой вверх. Стыки между полосами проклеиваем монтажным скотчем.

Важно! Пенофол укладываем с 0,5-1-сантиметровым отступом от стен в углах комнаты.

Поверх пенофола укладываем армирующую монтажную сетку. Она исключит дальнейшие деформации «слоев» системы после заливки стяжки.

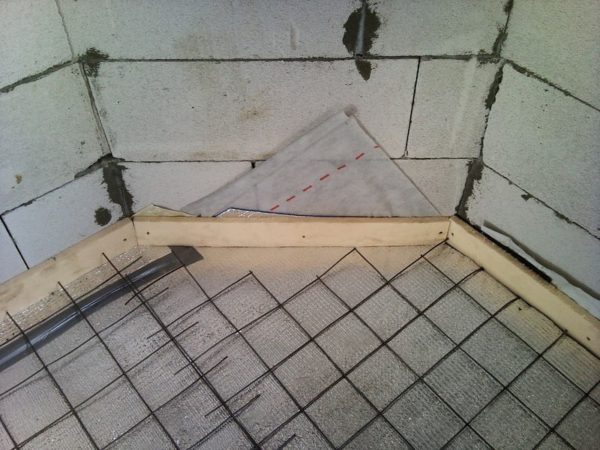

Сетка, уложенная на пенофол
Сетка, уложенная на пенофол

Приступаем к укладке греющего кабеля. Для крепления применяем монтажную ленту из комплекта. Если она не обеспечивает качественного сцепления с основанием, садим кабель теплого пола на «ляпухи» плиточного клея. Верхнюю часть «ляпухов» убираем шпателем.

Вариант крепления кабельного теплого пола
Вариант крепления кабельного теплого пола
Монтажная лента для теплого пола
Монтажная лента для теплого пола

Наиболее простым для самостоятельного обустройства является метод укладки греющего кабеля «змейкой». Между элементами выдерживаем минимум 8-сантиметровый шаг. Для точного определения шага умножаем площадь комнаты на 100 и делим полученное значение на суммарную длину кабеля.

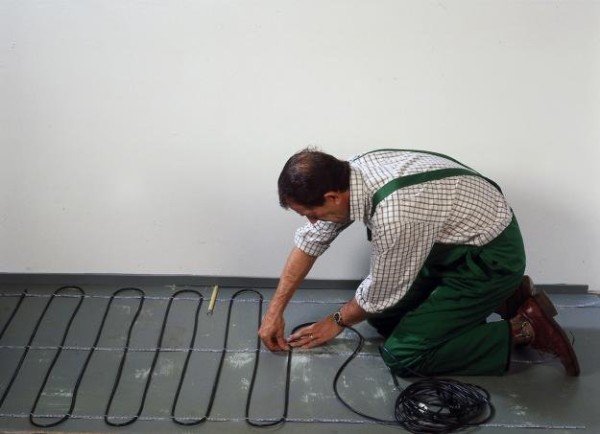

Укладка греющего кабеля
Укладка греющего кабеля

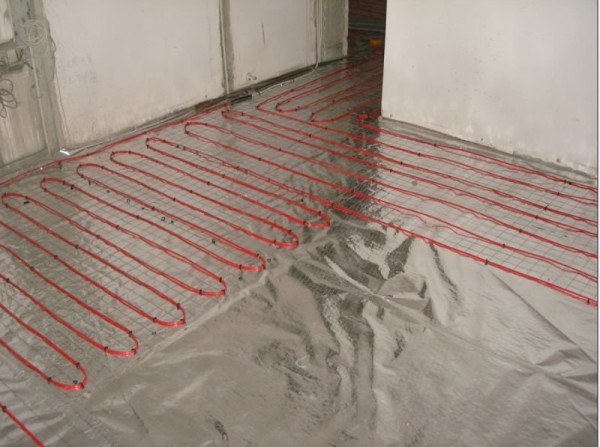

Уложенный кабель
Уложенный кабель

Важно! Кабель укладываем с плавными перегибами, без чрезмерного натяжения, внутренних напряжений и любого рода изломов.

Кабель укладываем максимально аккуратно, чтобы не повредить его и теплоизоляцию. По штробе заводим конец греющего элемента, который будет соединяться с терморегулятором, в подрозетник, вместе с гофрированной трубой для температурного датчика. До этого в подрозетник должно быть заведено питание.

Подключение терморегулятора
Подключение терморегулятора

Предварительно специалисты рекомендуют разместить в гофре термодатчик и подключить его к температурному регулятору. Благодаря этому приему, регулятор сможет отключать питание греющего кабеля в случае его перегрева. Сама гофра фиксируется в штробе при помощи плиточного клея.

Подключаем кабель и регулятор в соответствии со схемами, приведенными в инструкциях производителей.

Протестировав систему в соответствии с приводившимися ранее рекомендациями, заливаем поверх кабеля примерно 5-сантиметровую стяжку, даем ей порядка 1 месяца на набор прочности, и лишь после этого приступаем к финишной отделке.

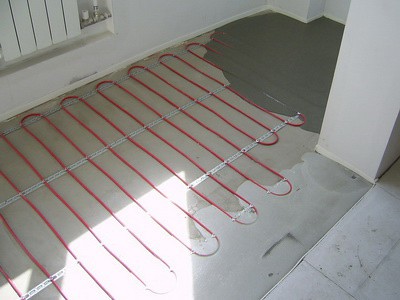

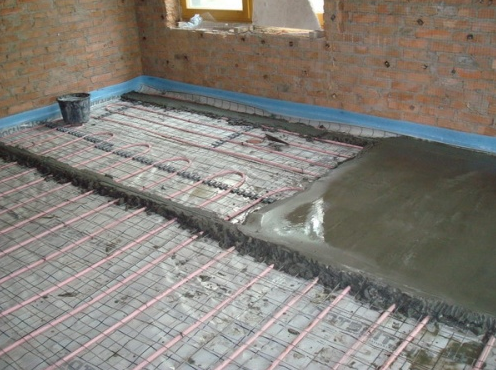

Заливка стяжки
Заливка стяжки
Заливка стяжки
Заливка стяжки
На схеме виден кабель, залитый раствором, поверх которого уложена плитка
На схеме виден кабель, залитый раствором, поверх которого уложена плитка

Пятый шаг. Укладываем плитку

Для отделки достаточно использовать плитку толщиной 7 мм – это оптимальный показатель в случае использования кафеля в комплексе с греющим кабелем.

Непосредственно укладку плитки выполняем стандартным способом, на специальный клей. Есть лишь одно важное замечание: расстояние между элементами отделки должно составлять не менее 2-3 мм.

Завершив отделку, даем клею примерно неделю (в вашем случае срок может отличаться, уточните этот момент в инструкции к составу) на набор прочности, затираем швы и принимаем теплый пол в эксплуатацию.

Удачной работы!
