Бетонный пол по грунту

Бетонный пол по грунту может отличаться от обычного, хотя конкретные отличия зависят от:

  • уровня пролегания подземных вод;
  • планируемой нагрузки на пол;
  • использования технологии «теплого пола».

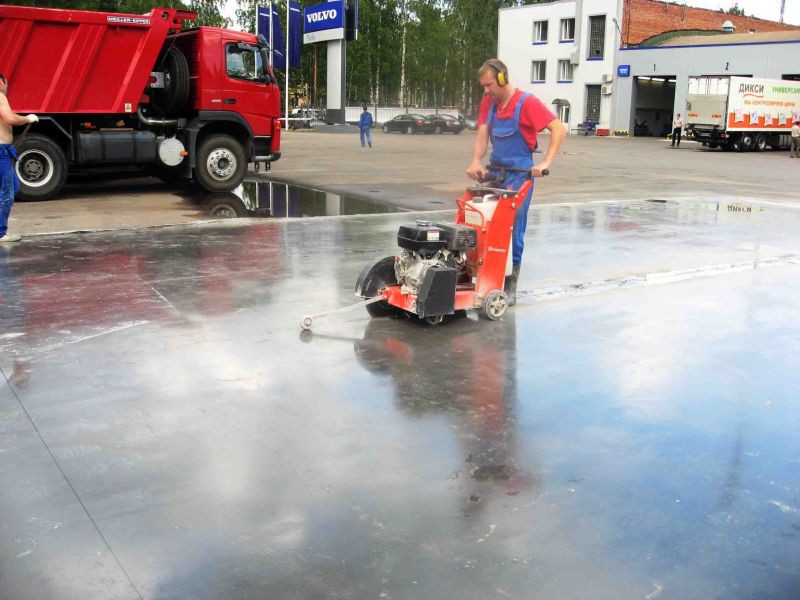

Бетонный пол по грунту

Бетонный пол по грунту

Если подземные воды пролегают ближе чем в 2 метрах от поверхности, то наличие гидроизоляции обязательно, равно как и «подушки» из песка и крупнофракционного щебня. Применение «теплого пола» подразумевает 2-сантиметровый термальный зазор между бетоном и стенами, иначе заливка может повредиться при эксплуатации.

Звуко- и теплоизоляция полов по грунту

Звуко- и теплоизоляция полов по грунту

Основные требования

Процедура заливки должна выполняться с соблюдением ряда требований:

  • почва не должна быть подвижной;
  • подземные воды должны пролегать минимум в 5 метрах;
  • земля должна быть сухой.

Зимой помещение должно отапливаться, иначе конструкция может деформироваться по причине промерзания почвы и, как следствие, механические нагрузки усилятся.

Обустраивайте бетонный пол в даме строго мосле монтажа крыши

Обустраивайте бетонный пол в даме строго мосле монтажа крыши

Обратите внимание! Если речь идет о еще строящемся доме, то устройство пола следует начинать лишь после того, как будет готова крыша. Так последующие работы будут выполнены максимально качественно.

Схема полов по грунту

Схема полов по грунту

Этап 1. Определение «нулевого» уровня

Вначале определите «ноль» (уровень заливки раствора), который должен равняться низу дверного проема, и отметьте его по периметру. Для этого проставьте отметки в метре от нижней части проема (как показано на схеме) и перенесите их на стены всей комнаты (очевидно, что для этого лучше воспользоваться лазерным уровнем). Далее от этих отметок отмерьте обратно 1 метр вниз и нарисуйте вторую черту – она и будет «нулем», по который будет произведена заливка пола. С целью упростить процедуру забейте по углам гвозди и протяните шнур.

Схема определения нулевого уровня: AB — ровный эталон, CD — наивысший уровень пола для будущей стяжки

Схема определения нулевого уровня: AB — ровный эталон, CD — наивысший уровень пола для будущей стяжки

Схема нулевого уровня

Схема нулевого уровня

Этап 2. Подготовка основания

После определения «нулевого» уровня вынесите строительный мусор и удалите плодородный слой грунта. Пол в нашем случае будет многослойным «пирогом» приблизительно в 35 см толщиной. Следовательно, удаляйте почву до тех пор, пока глубина от «нулевого уровня» не сравнится с толщиной будущего «пирога».

Верхний слой грунта снят

Верхний слой грунта снят

Далее утрамбуйте поверхность. Желательно использовать для этого виброплиту, хотя в ее отсутствие можете взять обычное метровое бревно, прибить снизу доску, а сверху – две ручки, и с помощью такого инструмента уплотнить почву. В результате должно получиться ровное и, что самое главное, плотное основание. От ходьбы по такому основанию не должны оставаться следы.

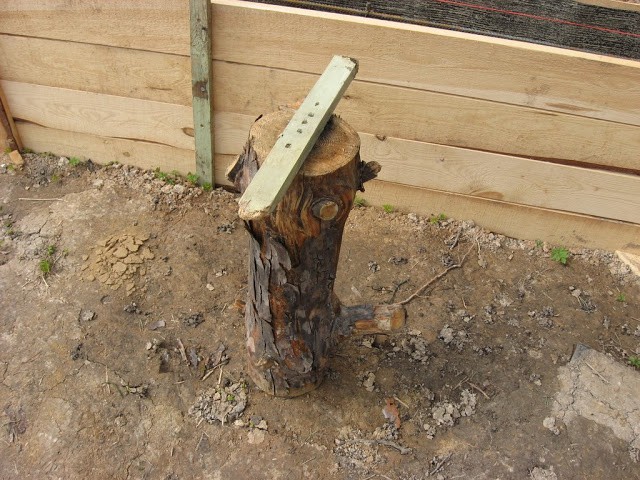

Ручная трамбовка из бревна

Ручная трамбовка из бревна

Трамбование грунта

Трамбование грунта

Обратите внимание! Если случится, что уровень грунта находится ниже, чем в 35 см, то просто снимите немного плодородного слоя, утрамбуйте и засыпьте песком до нужной отметки. Затем уплотните сам песок.

Для повышения гидроизоляционных свойств основания засыпьте «родную» почву сначала слоем глины, затем песка, полейте водой и тщательно уплотните.

На фото виден засыпанный на грунт песок

На фото виден засыпанный на грунт песок

Этап 3. Дальнейшая засыпка

Закончив с основным слоем, начинайте засыпку гравия. Засыпьте материал слоем в 10 см, полейте и утрамбуйте. Для облегчения контроля толщины в основание забейте ряд колышков требуемой толщины и выставьте их по единому уровню. По окончании утрамбовки вытяните их.

Далее засыпьте 10-сантиметровую песчаную подушку, используя те самые колышки. Полейте песок водой и уплотните. Добавим, что здесь можете использовать любой песок, даже с разного рода примесями.

Песок укройте аналогичным слоем щебня (фракции последнего должны составлять примерно 5 см). Уплотните щебень, посыпьте сверху тонким слоем песка, выровняйте и утрамбуйте. Если заметили, что на поверхности остались торчащие края щебня, то уберите их или уложите по-другому. Помните, что в результате должна получиться ровная плоскость без каких-либо углов.

Обратите внимание! Проверяйте каждый засыпанный слой монтажным уровнем.

Этап 4. Изоляция

Для гидроизоляции можете воспользоваться изоляционной мембраной или обычной полиэтиленовой пленкой, толщина которой будет равна 200 микронам. Укройте материалом всю площадь помещения с нахлестом в несколько сантиметров, края выведите на стены немного выше «нулевого» уровня. Все стыки заклейте скотчем.

Гидроизоляция пола пленкой

Гидроизоляция пола пленкой

Материалов для термоизоляции существует достаточно много, можете выбрать любой. Так, для бетонного пола может подойти:

  • керамзит;
  • изолон;
  • пенопласт;
  • влагоустойчивая фанера;
  • минвата, базальтовая вата;
  • перлит;
  • пенополистирол (как обычный, так и экструдированный).

Этап 5. Армирование

Армирование пола перед заливкой бетона

Армирование пола перед заливкой бетона

Чтобы будущий пол был достаточно прочным, его следует армировать. Можете использовать для этого как металлическую, так и пластиковую сетку, а если планируются большие нагрузки, то свяжите между собой арматурные пруты толщиной в 0,8-1,6 см посредством сварки.

Не укладывайте арматуру непосредственно на «пирог» основания. Используйте небольшие колышки («стульчики») – уложите их рядами, подставив под каждый пластинку, вырезанную из асбеста, чтобы поднять на высоту хотя бы в 20 мм. В таком случае арматура окажется внутри бетонной стяжки и образует с ней одно целое.

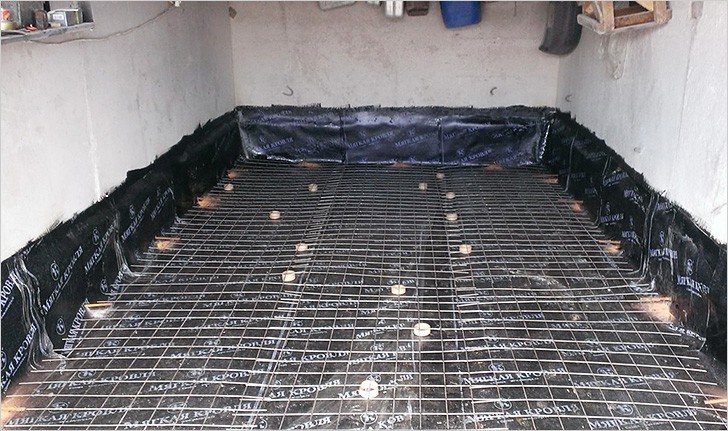

Армирование пола. Видно, что сетка уложена на подпорки

Армирование пола. Видно, что сетка уложена на подпорки

Обратите внимание! При использовании пластиковой сетки, натяните ее на колышки, забитые в грунт, с аналогичной целью.

Этап 6. Опалубка и направляющие

Для того чтобы выдержать «ноль» и облегчить при этом процедуру заливки, установите направляющие. Вначале разделите комнату на одинаковые отрезки шириной не более 2 м, после чего разделите их направляющими. Для изготовления последних можете использовать как брусья или доски, так и железные трубы. Следите, чтобы высота направляющих равнялась «нулевому» уровню. Зафиксируйте их густым цементным раствором.

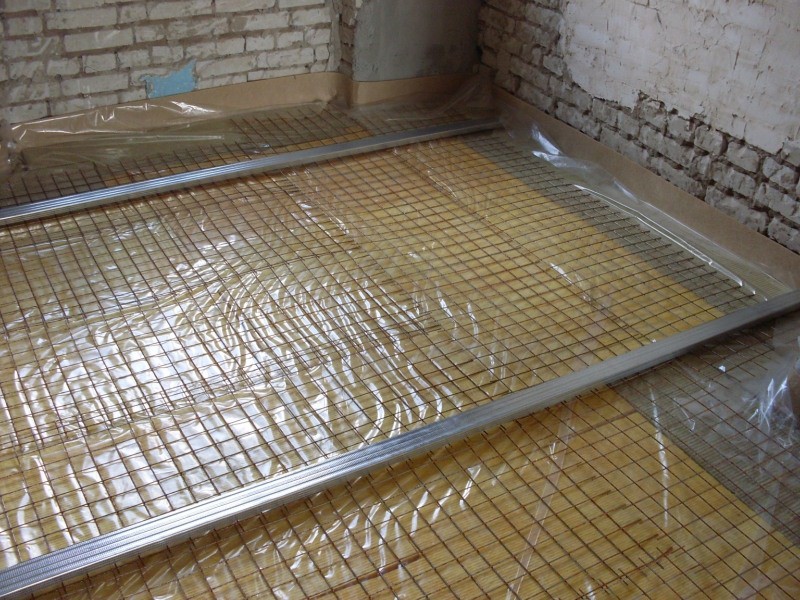

Пример установки направляющих поверх армирующей сетки

Пример установки направляющих поверх армирующей сетки

Затем приступите к установке опалубки между направляющими, образуя специальные «карты» (одинаковые прямоугольники, размеры которых подберите таким образом, чтобы каждый из них заливался за один заход). Использование «карт» существенно упростит работу, особенно на большой площади, и поможет выдержать «ноль». Для изготовления «карт» используйте свежие доски (не сухие) либо влагоустойчивую фанеру.

Пример использования карт для заливки бетона

Пример использования карт для заливки бетона

Обратите внимание! Выровняйте направляющие с опалубкой под «нулевой» уровень, в противном случае пол может получиться неровным. Используйте для этого строительный уровень. Также обработайте эти элементы специальным маслом (таким, например, как «Агат-С5»), чтобы можно было легко извлечь их из бетона.

Этап 7. Приготовление раствора и заливка

Выполните заливку раствора максимум за два захода, хотя желательно сделать это за один. С этой целью можете заказать «заводской» бетон (его доставят сразу в большом количестве) или заняться приготовлением самостоятельно (обойдется дешевле). Если прибегните ко второму варианту, то вам потребуется:

  • лопата;
  • бетономешалка (ее можете взять в аренду);
  • «четырехсотый» или «пятисотый» цемент;
  • щебень;
  • песок;
  • один помощник.
Марка бетонаМассовый состав, Ц:П:Щ, кгОбъемный состав на 10 л цемента П/Щ, лКоличество бетона из 10 л цемента, л
1001 : 4,6 : 7,041/6178
1501 : 3,5 : 5,732/5064
2001 : 2,8 : 4,825/4254
2501 : 2,1 : 3,919/3443
3001 : 1,9 : 3,717/3241
4001 : 1,2 : 2,711/2431
4501 : 1,1 : 2,510/2229
Марка бетонаМассовый состав Ц:П:Щ, кгОбъемный состав на 10 литров цемента П/Щ, лКоличество бетона из 10 л цемента, л
1001 : 5,8 : 8,153/7190
1501 : 4,5 : 6,640/5873
2001 : 3,5 : 5,632/4962
2501 : 2,6 : 4,524/3950
3001 : 2,4 : 4,322/3747
4001 : 1,6 : 3,214/2836
4501 : 1,4 : 2,912/2532
Расход цемента для бетона

Расход цемента для бетона

Видео - Как замесить бетонную смесь или как делать бетон

Для приготовления раствора засыпьте в бетономешалку цемент, песок, щебень и воду в пропорции 1:2:4:0,5 и перемешайте все до получения однородной массы. Заливайте готовый раствор с противоположного входной двери угла. Заполнив несколько «карт», выровняйте раствор лопатой и распределите его по периметру. Для уплотнения бетона воспользуйтесь вибратором – он не только уплотнит смесь, но и удалит пузырьки воздуха из нее.

Строительный глубинный вибратор для бетона

Строительный глубинный вибратор для бетона

Обработав вибратором залитые карты, приступите к выравниванию. Для этого вам потребуется 3-метровое правило – положите инструмент на направляющие и потяните на себя. Так вы удалите излишки раствора. В выровненных «картах» демонтируйте опалубки и заполните образовавшиеся пустоты бетоном. Когда весь пол будет залит, накройте его полиэтиленовой пленкой и оставьте на две-три недели для полного высыхания, не забывайте при этом периодически смачивать поверхность водой.

Пример работы с глубинным пневматическим вибратором

Пример работы с глубинным пневматическим вибратором

По истечении этого времени можете нанести на готовый пол самовыравнивающуюся смесь, которая способна сгладить мелкие дефекты и сделать поверхность идеально ровной. Подождите еще три дня, пока эта смесь высохнет.

Обустройство пола с подпольем

Обустройство пола с подпольем

Обустройство пола с подпольем

Такой пол отличается наличием прослойки воздуха между грунтом и стяжкой, что целесообразно на тех участках, где уровень влажности почвы повышен, т. е. если подземные воды находятся ближе, чем в 2 метрах от поверхности. Также эта технология может использоваться в том случае, когда участок находится в северном регионе страны, а система отопления будет работать периодически.

Обратите внимание! Очень важно, чтобы уровень грунта был ниже бетонного пола минимум на 10-15 см. Если зазор будет большим, то возрастут теплопотери, а если меньшим, то вентиляция будет менее эффективной.

Рассмотрим, чем технология обустройства пола в данном случае отличается от описанной выше.

Этап 1. Подготовка

Вначале подготовьте грунт.

Шаг 1. Удалите растительный слой и засыпьте вместо него обычный грунт. Полейте грунт водой и утрамбуйте таким образом, чтобы в итоге высота слоя составила примерно 15 см.

Шаг 2. Засыпьте сверху гравий, повторно проведите трамбовку.

Шаг 3. Готовое основание покройте щебнево-известковой смесью (хотя ее можно заменить битым кирпичом или, к примеру, строительным мусором).

Обратите внимание! Между щебнем и насыпным грунтом дополнительно уложите гидроизоляционный барьер, который будет состоять из пленки, рубероида (в 2 слоя) и слоя глины.

Этап 2. Опоры

Обустройство столбиков для подполья

Обустройство столбиков для подполья

Далее на одинаковом расстоянии друг от друга (примерно в 70-100 см) установите кирпичные столбики под лаги. Используйте для этого красный кирпич, но ни в коем случае не силикатный. Установив столбики, покройте каждый из них рубероидом с целью гидроизоляции, а поверх него прикрепите бруски 3-сантиметровой толщины, предварительно обработанные антисептическим средством.

Этап 3. Лаги

Для изготовления лагов используйте половинки бревен, тоже покрытые антисептиком. Стыки между лагами должны располагаться над столбиками, а вот крайние лаги разместите в 2-3 см от поверхности стен. Проверьте лаги уровнем, при необходимости подкладывайте под них деревянные бруски. Помните: максимально допустимая горизонтальная неровность в этом случае – всего 3 мм.

Обратите внимание! Вместо кирпича для столбиков можно использовать металлические трубы.

Этап 4. Дальнейшие действия

К лагам прибейте гвоздями половую доску. Старайтесь, чтобы доски прилегали предельно плотно. При желании можете использовать более надежную схему:

  • 1 слой – необрезанные доски;
  • 2 слой – гидроизоляция;
  • 3 слой – половые доски.

Последующие этапы заливки ничем не отличаются от тех, что описаны выше.

Обратите внимание! В подполье требуется качественная вентиляция, поэтому проделайте по углам окошки для вентиляции размерами 100х100 мм. Закройте окошки металлическими решетками. В цоколе оборудуйте специальные продухи (как минимум по две на комнату).

Видео – Обустройство пола по грунту

Настоящий свод правил распространяется на проектирование полов производственных, складских, жилых, общественных, административных, спортивных и бытовых зданий. Скачать бесплатно

СНиП 2.03.13-88
