Утепление бетонных полов экструзионным пенополистиролом

Расходы на отопление во многом зависят от того, насколько качественно утеплен дом. И особое внимание следует уделять бетонному полу, который, как известно, является самым холодным. Материалов, которые можно использовать для термоизоляции, достаточно много, но в последние годы все большую популярность обретает экструдированный пенополистирол (его еще называют экструзионным).

Утепление бетонных полов экструзионным пенополистиролом

Утепление бетонных полов экструзионным пенополистиролом

Общие сведения

Экструзионный пенополистирол представляет собой термоизоляционный синтетический материал, созданный в пятидесятых годах прошлого столетия в США специалистами из The Dow Chemical Company. Именно тогда была впервые использована более современная методика вспенивания специального «коктейля» из полимеров в ходе экструзии (выдавливания сквозь фильеру).

Поначалу вспенивающими реагентами являлся углекислый газ с фреоном. Но с 1999-го года по причине того, что фреон губительно влияет на озоновый слой планеты, начали использовать безфреоновую методику изготовления материала.

Экструдированный пенополистирол

Экструдированный пенополистирол

Технические характеристики и виды экструдированных пенополистиролов

ПоказательПолиспенПолиспен СтандартПолиспен 45Метод контроля
Плотность, кг/м330-3830-3838,1-45по 5,6
Предел прочности при изгибе, МПа, не менее0,40,40,4по 5,8
Водопоглощение за 24 часа, % по объему, не более0,40,40,4по 5,9
Теплопроводность при 25+-5 град.Цельсия, Вт/м * °C, не более0,0280,0280,030по 5,10
Токсичность, Hcl 50, г/м3Т2 умеренноопасныеТ2 умеренноопасныеТ2 умеренноопасныепо 5,11
Группа горючестиГ-3 нормальногорючиеГ-4 сильногорючиеГ-4 сильногорючиепо 5,12
Группа воспламеняемостиВ-2 умеренновоспламеняемыеВ-3 легковоспламеняемыеВ-3 легковоспламеняемыепо 5,13
Коэффициент дымообразованияВысокая дымообразующая способностьВысокая дымообразующая способностьВысокая дымообразующая способностьпо 5,14
Прочность на сжатие при 10% линейной деформации, МПа, не менее0,20,20,3по 5,7

Основные свойства материала

Благодаря своим уникальным характеристикам экструзионный пенополистирол (ЭППС) позволяет существенно снизить теплопотери. Разумеется, если монтаж был произведен правильно.

Видео – Сравнение ЭППС

Среди многочисленных положительных качеств материала стоит выделить следующие.

  1. Показатель паропроницаемости у пенополистирола экструзионного составляет 0,013.
  2. Утепление пола с использованием ЭППС обеспечивает надежную защиту от холода и повышает качество гидроизоляции. Влагопоглощение у материала достаточно низкое, что особенно важно в вопросах термоизоляции, ведь если утеплитель будет влажным, то он попросту не сможет выполнять свою главную функцию.
  3. Материал производят в виде плит, которые весят довольно мало благодаря закрытым капсулам с воздухом.
  4. Плотность у экструзионного пенополистирола высокая, он способен выдерживать нагрузку до 400 кг на 1 м². Существуют даже специальные типы материала (они выдерживают еще большую нагрузку), которые используются при утеплении взлетных полос и автодорог. Словом, можно не беспокоиться по поводу того, что после заливки бетонной стяжки пол будет оседать.
  5. Материал отлично переносит влажностные и температурные перепады (от -500ᵒС до +750ᵒС), он устойчив к воздействию микроорганизмов и деформациям.
  6. Наконец, он отлично сочетается с системами «теплого пола» водного или электрического типа.

Важная информация! Стоимость ЭППС составляет в среднем 4 000 рублей за кубометр.

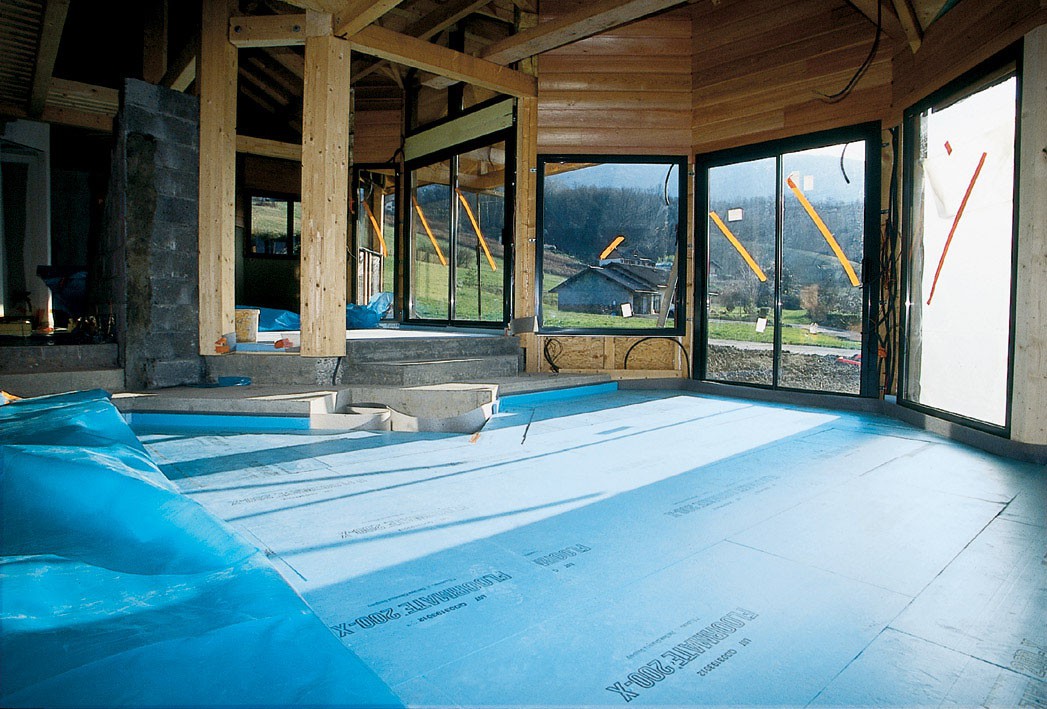

Теплоизоляция полов экструдированным пенополистиролом

Теплоизоляция полов экструдированным пенополистиролом

Пожаростойкость: мифы и реальность

И производители, и реализаторы экструдированного пенополистирола в один голос твердят, что этот материал не имеет недостатков. Но в действительности это не так. Ведь не зря использование ЭППС в строительстве запрещено в Америке и большинстве стран Европы, да и критики со стороны СМИ становится все больше. Причиной тому послужил пожар в недавно отремонтированном здании во Франкфурте, Германия. Как выяснилось, дом был утеплен экструзионным пенополистиролом и именно этот теплоизолятор по неведомым причинам загорелся и привел к быстрому распространению огня.

Производственная линия для изготовления экструдированного пенополистирола

Производственная линия для изготовления экструдированного пенополистирола

Вполне очевидно, что в свете этих событий отношение к ЭППС во многих странах неоднозначное. Ведь даже материал, в состав которого входят антипирены, в случае пожара очень опасен для окружающих. Да, распространение огня антипирены предотвращают, но во время тления пенополистирол выделяет токсичные вещества, способные привести к отравлению и даже смерти.

Горючесть экструдированного полистирола

Горючесть экструдированного полистирола

Тем не менее, популярность этого теплоизолятора все равно растет, и он по-прежнему используется при утеплении зданий. Рассмотрим, как с его помощью утеплить бетонный пол.

Утепление бетонных полов экструзионным пенополистиролом

Утепление бетонного пола пенополистиролом

Утепление бетонного пола пенополистиролом

Зачастую теплоизолятор укладывается на голое бетонное основание и заливается стяжкой. Конечно, можно положить на основание деревянные лаги (об этом мы поговорим несколько позже), но в таком случае все преимущества бетона утериваются. Поэтому каждый должен решить для себя, какой из вариантов ему подходит больше.

Важная информация! Ниже приведена лишь общая схема «пирога», но она может меняться в зависимости от уровня влажности, наличия подвального помещения (если речь идет о частном доме или первом этаже многоэтажного здания), применяемой стяжки и проч.

Теперь – непосредственно к рабочему процессу.

Оборудование и расходные материалы

До того как приступить к монтажу, нужно подготовить все необходимое. В работе потребуются такие материалы:

  • плиты ЭППС;
  • цемент, песок;
  • армирующая сетка;
  • жидкие гвозди;
  • гидроизоляционная грунтовочная смесь;
  • полиэтиленовая пленка;
  • наливной пол (для начальной и финишной обработки).

Важная информация! Плиты ЭППС имеют незначительный вес, поэтому перекрытие не будет подвергаться дополнительной нагрузке. А использование специальных антипиренов делает материал негорючим (но не стоит забывать о токсичном тлении).

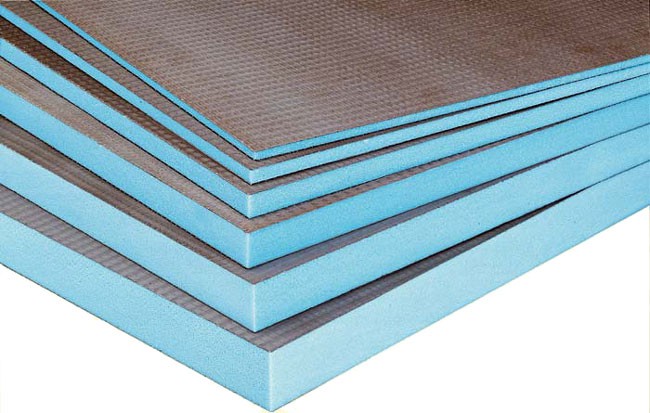

Плиты ЭППС

Плиты ЭППС

Также добавим, что материал легко устанавливать, ведь его можно обрезать обычным ножом. Что же касается оборудования, то оно должно быть следующим:

  • перфоратор;
  • пистолет для герметика;
  • электродрель;
  • шуруповерт (хотя подойдет и обычная отвертка);
  • карандаш;
  • уровень;
  • рулетка;
  • ножи.

После предварительных приготовлений можно приступать к подготовке основания.

Этап первый. Подготовка пола

Шаг 1. Вначале демонтируется старое напольное покрытие (до голого бетона).

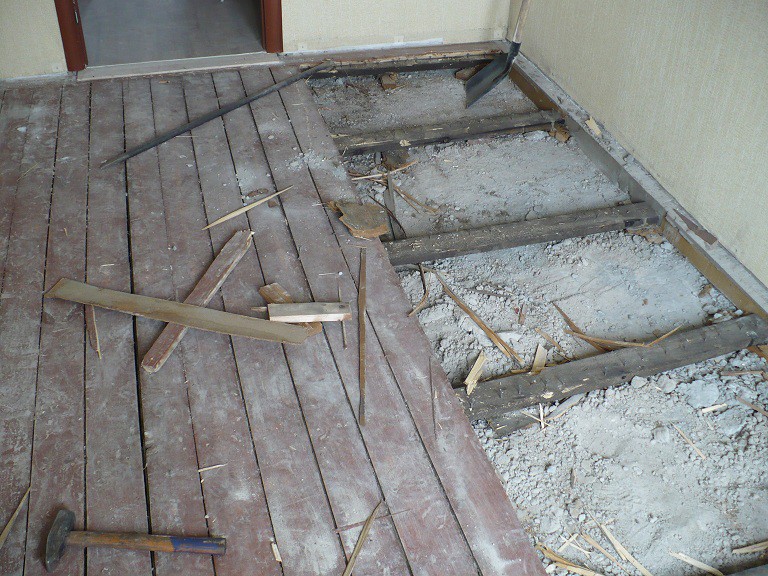

Первым шагом на пути к утеплению пола будет демонтаж старого покрытия

Первым шагом на пути к утеплению пола будет демонтаж старого покрытия

Шаг 2. Убирается весь мусор, поверхность очищается от пыли и грязи.

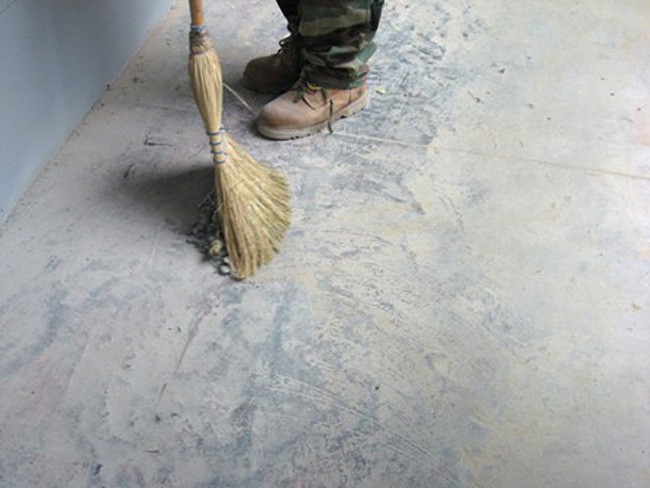

Предварительная подготовка

Предварительная подготовка

Шаг 3. Пол обрабатывается грунтовочной смесью в соответствии с инструкцией производителя.

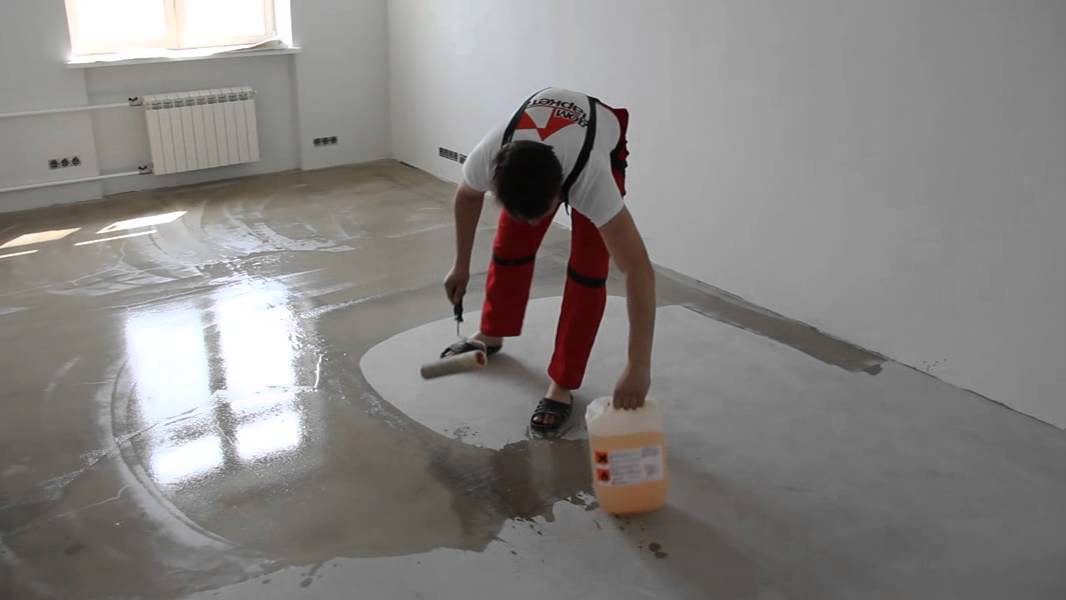

Грунтовка стяжки

Грунтовка стяжки

Шаг 4. Как только грунтовка высохнет, пол проверяется на наличие перепадов при помощи строительного уровня. Если обнаруживаются перепады больше 0,5 см, то их заливают выравнивающей смесью.

Проверка ровности основания

Проверка ровности основания

Шаг 5. После этого заливается финишный наливной пол толщиной в 3-5 см (как вариант – укладывается геотекстильное полотно плотностью минимум в 300 г/м²; оба способа позволят эффективно выровнять мелкие неровности).

Важная информация! Невзирая на то, что для первичного схватывания требуется порядка 6-10 часов, дальнейшие работы можно проводить как минимум через 48 часов после заливки.

Этап второй. Укладка экструдированного пенополистирола

Шаг 1. Вначале по периметру комнаты в нижней части стен проклеивается демпферная лента, необходимая для компенсации температурного расширения.

Крепление кромочной ленты

Крепление кромочной ленты

Шаг 2. Поверхность покрывается гидроизоляционным слоем – можно использовать для этого полиэтиленовую пленку. Гидроизоляция необходима для предотвращения проникновения и конденсации влаги, в противном случае утеплитель может потерять свои свойства. Пленка укладывается с нахлестом в 10-15 см и с выходом на стены на высоту, соответствующую толщине всего «пирога».

Шаг 3. Далее укладывается пенополистирол (он должен быть плотным – порядка 100 мкм). Укладка производится вручную, по краям плит есть специальные монтажные пазы, поэтому никаких трудностей с этим не возникнет. Плиты устанавливаются стык в стык, никакого дополнительного крепления не требуется. При необходимости материал режется на нужные куски посредством обычного ножа.

Укладка экструдированного пенополистирола

Укладка экструдированного пенополистирола

Шаг 4. По окончании укладки утеплитель покрывается слоем пароизоляционной пленки. Полотна стелятся с тем же нахлестом в 10-15 см и с аналогичным выпуском на стены. Все стыки заделываются монтажным скотчем.

Важная информация! Листы утеплителя следует устанавливать максимально плотно, иначе технология не будет достаточно эффективной. Если образовались щели, то их следует заполнить монтажной пеной.

Этап третий. Стяжка

Шаг 1. Поверх пароизоляционной пленки укладывается армирующая сетка.

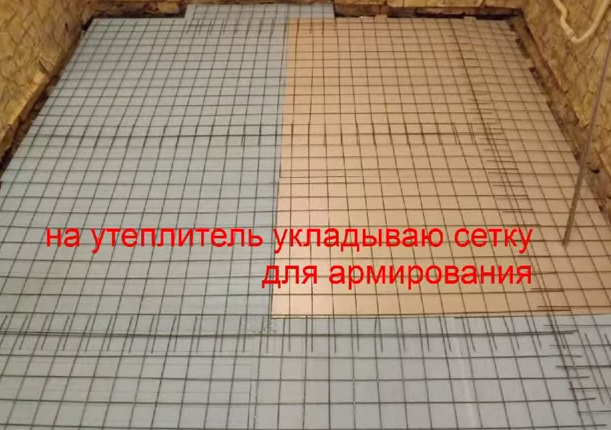

Армирование

Армирование

Шаг 2. Выполняется заливка поверхности бетонной стяжкой толщиной в 3-5 см. Раствор можно приготовить самому (приготовление – песок+цемент в соотношении 3:1) или же приобрести уже в готовом виде.

Заливка стяжки

Заливка стяжки

На этом монтажные работы практически завершены. Укладку напольного покрытия можно проводить только после того, как бетон полностью высохнет, в противном случае технологическая прочность покрытия не гарантируется.

Затирка стяжки

Затирка стяжки

К слову, то для жесткости конструкции можно уложить плиты ОСБ, причем сделать это можно непосредственно поверх стяжки, если поверхность пола выровнена.

Видео – Монтаж плит ОСБ на бетонное основание

Утепление бетонного пола по лагам

Такой способ термоизоляции предусматривает укладку утеплителя между лагами, которые установлены на бетонное основание. Алгоритм действий приведен ниже.

Шаг 1. Вначале производится демонтаж старого напольного покрытия, поверхность очищается от мусора и грязи. Затем основание выравнивается так же, как было описано в предыдущем пункте статьи.

Шаг 2. Укладывается гидроизоляционный материал (подойдет полиэтиленовая пленка) с минимальным нахлестом в 10 см. Все стыки заделываются монтажным скотчем.

Шаг 3. Далее устанавливаются лаги. Шаг зависит от ширины листов экструзионного пенополистирола, а высота – от толщины (5 см, 10 см или 15 см). Для фиксации на несущей плите в лагах проделываются отверстия, затем по сделанным ранее отметками направляющие устанавливаются и крепятся забивными дюбелями.

Шаг 4. Укладываются плиты утеплителя, для обрезки используется обычный нож.

Утепление бетонного пола по лагам

Утепление бетонного пола по лагам

Фото как правильно уложить утеплитель и лаги на пол

Фото как правильно уложить утеплитель и лаги на пол

Шаг 5. Поверх утеплителя к лагам крепится пароизоляционный материал.

Шаг 6. Далее укладывается прочный материал (зачастую плиты ОСБ), поверх которого будет уложено напольное покрытие. Плиты крепятся саморезами с шагом в 30 см, между ними (плитами) нужно оставить небольшой зазор (порядка 3 мм) для температурной и влажностной компенсации. Этот способ монтажа называют «плавающим» и он предусматривает наличие зазора между стенами и плитами минимум в 1,2 см.

Пример крепления половой доски поверх утплителя

Пример крепления половой доски поверх утплителя

Важная информация! Для большей надежности крепления плиты можно приклеить к направляющим, используя специальный клей для дерева.

Остается лишь уложить напольное покрытие.

Видео – Теплоизоляция пенополистиролом по лагам

Добавление полистирольной крошки в бетон

Для придания бетонному слою дополнительных защитных характеристик в раствор можно ввести гранулы экструдированного пенополистирола (последний можно приобрести примерно за 1000-1800 рублей за кубометр). Это делают следующим образом.

Пенопластовые шарики для бетона можно приобрести в расфасованном виде

Пенопластовые шарики для бетона можно приобрести в расфасованном виде

Шаг 1. В подготовленную емкость заливается немного воды, затем туда засыпается сухой цемент. Все это перемешивается насадкой-миксером до консистенции густой сметаны.

Замешивание раствора с полистирольными шариками

Замешивание раствора с полистирольными шариками

Шаг 2. В процессе перемешивания добавляются гранулы пенополистирола. Пропорции бетона могут быть самыми разными – и 1:3, и 1:6.

Чем больше будет гранул, тем эффективнее пол будет удерживать тепло. Но есть и обратная сторона медали – прочность от этого ухудшится, поверхность начнет крошиться при нагрузке. Словом, требуемое соотношение пенополистирола зависит непосредственно от того, насколько жестким должно быть напольное покрытие.

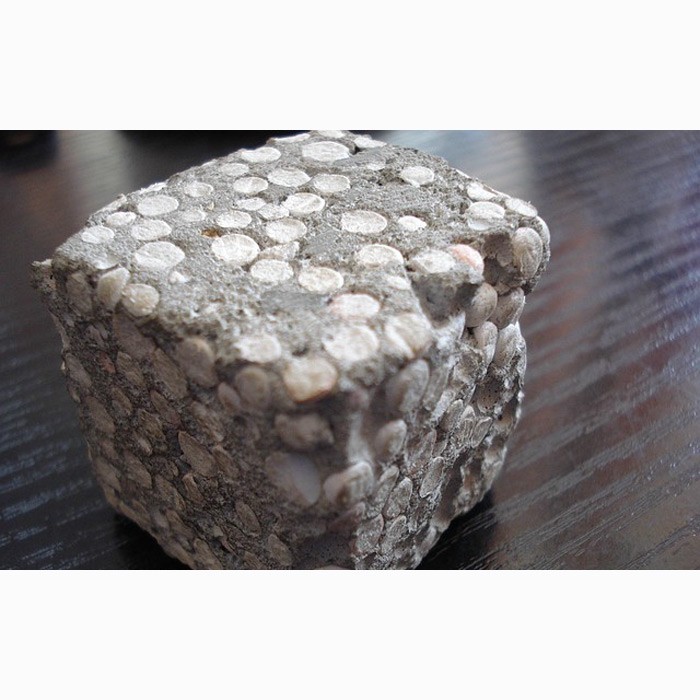

Пенопластовая крошка (гранулят пенополистирольный)

Пенопластовая крошка (гранулят пенополистирольный)

Итоги

Утепление плитами ЭППС является одной из самых популярных технологий, невзирая на то, что при определенных условиях этот материал может быть опасен. Ведь у пенополистирола множество достоинств, среди которых низкая стоимость монтажа, отменные шумо- и термоизоляционные свойства.
