Утепление пола пеноплексом

Пеноплекс считается одним из лучших утеплителей для пола, благодаря своим техническим свойствам. Технология его укладки, хотя и имеет определенные нюансы, высокой сложностью не отличается, поэтому выполнить утепление пола пеноплексом сможет любой, кто обладает минимальными строительными навыками.

Утепление пола пеноплексом

Утепление пола пеноплексом

Преимущества пеноплекса

Этот утеплитель выпускается в виде плит различной толщины. Стандартная ширина плиты равняется 600 мм, длина – 1200 мм и 2400 мм. Минимальная толщина листов составляет 20 мм, максимальная – 100 мм. В зависимости от толщины, в упаковке может быть от 4 до 20 листов пеноплекса.

ПЕНОПЛЭКС®КОМФОРТ – уникальная марка теплоизоляционных плит, которая идеально подходит для теплоизоляции загородных домов или городских квартир

ПЕНОПЛЭКС®КОМФОРТ – уникальная марка теплоизоляционных плит, которая идеально подходит для теплоизоляции загородных домов или городских квартир

К основным преимуществам данного утеплителя относятся:

  • нулевое водопоглощение;
  • низкая теплопроводность и паропроницаемость;
  • отсутствие вредных испарений;
  • устойчивость к воздействию микроорганизмов;
  • высокая прочность.

Правильно уложенный утеплитель надежно защитит помещение от холода, шума, проникновения влаги, создаст комфортные условия даже в самые сильные морозы. К сожалению, пеноплекс малоустойчив к воздействию растворителей и высоких температур, а также имеет достаточно высокую стоимость. Но, несмотря на это, он используется очень широко для утепления полов, постепенно вытесняя минеральную вату и пенопласт.

Расчетная таблица теплоизоляции в различных регионах

Расчетная таблица теплоизоляции в различных регионах

Таблица параметров пеноплекса

Размеры листа, ммТолщина листа, ммКоличество в упаковкеПлощадь утепления для одной упаковки, м2
1200х600202014,4
1200х600301410,08
1200х60040107,20
1200х6005085,76
1200х6006075,04
1200х6007064,32
1200х6008053,60
1200х60010042,88

Пеноплекс. Инструкция по монтажу от производителя

Монтаж Пеноплекса

Технология утепления пола

Утепление пола пеноплексом выполняется по песчано-гравийному основанию, по бетонным перекрытиям, по деревянным полам, а также при устройстве «теплого пола». Каждый из способов имеет определенные отличия, а потому, прежде чем приступать к утеплению, ознакомьтесь с технологией утепления выбранного варианта.

Утепление по грунту

Схема утепления пола по грунту

Схема утепления пола по грунту

В процессе работы потребуется:

  • гравий или мелкий щебень;
  • песок;
  • уровень;
  • трамбовка;
  • армирующая сетка;
  • цемент;
  • металлизированный скотч;
  • гидроизолирующий материал;
  • алюминиевые маяки;
  • алебастр;
  • правило;
  • плиты пеноплекса.

Для устройства такой теплоизоляции уровень грунта должен быть ниже проектного чистового пола примерно на 50 см. Также в толще грунта не должно быть пустот, иначе основание даст неравномерную усадку и пол деформируется.

Один из вариантов утепления пола по грунту

Один из вариантов утепления пола по грунту

Шаг 1. Грунт тщательно выравнивают и уплотняют по всей площади. Если земляное основание слишком сырое, необходимо дождаться его высыхания.

Трамбовка и выравнивание грунта

Трамбовка и выравнивание грунта

Шаг 2. Грунт засыпают слоем сухого гравия или щебня на высоту 30-40 см, ровняют, уплотняют, проверяют горизонтальность уровнем.

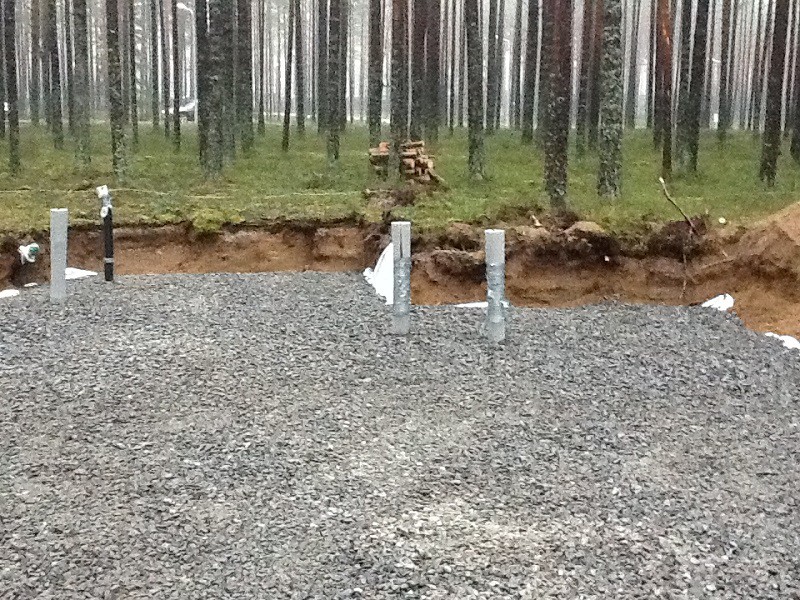

Пример щебневой подушки

Пример щебневой подушки

Шаг 3. Сверху на гравий насыпают среднезернистый песок слоем 10 см, снова все утрамбовывают, поверхность ровняют по горизонтали, проверяют уровнем. Вместо песка можно взять мелкий гранитный отсев.

Песчаная подушка

Песчаная подушка

На фото видна укладка пеноплекса на песчано-щебневую подушку, а также заливка цементного раствора

На фото видна укладка пеноплекса на песчано-щебневую подушку, а также заливка цементного раствора

Шаг 4. Если утепление выполняется в жилом доме, где нет высоких нагрузок на пол, плиты пеноплекса следует укладывать сразу на песчаную подушку. Удобнее использовать плиты со стыковочными пазами по краям. Укладку начинают от дверного проема, чтобы не нарушать горизонтальность песчаного слоя при перемещениях. Плиты плотно укладывают друг к другу, совмещая пазы и проклеивая стыки металлизированным скотчем. Стыки смежных рядов смещают на половину ширины плиты, чтобы они нигде не пересекались. В каждом ряду проверяют горизонтальность теплоизолирующего слоя уровнемером.

Шаг 5. На пеноплекс укладывают гидроизоляционную мембрану или обычную пленку из полиэтилена. Если целого полотна пленки не хватает, ее укладывают внахлест полосами. Ширина перехлеста должна быть не менее 10 см. Стыки нужно скрепить скотчем, чтобы при заливке стяжки под пленку не затек раствор. Края полиэтилена поднимают на стены примерно на 10-15 см.

Плотность Пеноплэкса позволяет ввернуть в него крепление для армирующей сетки

Плотность Пеноплэкса позволяет ввернуть в него крепление для армирующей сетки

Шаг 6. Далее на пленку требуется уложить армирующую сетку из оцинкованной стали или композитную. По периметру комнаты между стенами и сеткой оставляют расстояние в 2-3 см. Под сетку необходимо подложить кусочки пластика через каждые 30 см, следя за тем, чтобы армирующий слой не возвышался над основанием больше, чем на 25 мм.

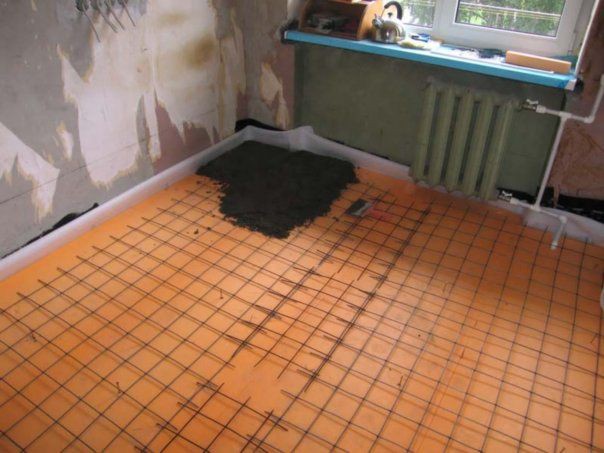

На пеноплекс уложена армирующая сетка

На пеноплекс уложена армирующая сетка

Шаг 7. На сетку выставляют маяки для цементной стяжки. Расстояние от стен до крайних маяков составляет 20 см, между маяками – примерно 1,8 м. Все маяки должны располагаться параллельными рядами и быть абсолютно горизонтальными. Для этого замешивают раствор из алебастра, выкладывают его порциями вдоль стены, сверху кладут маячную рейку. К рейке сверху прикладывают уровень и выставляют ее горизонталь, погружая в раствор или, наоборот, приподнимая. Точно так же выставляют все маяки.

Шаг 8. В емкости замешивают цемент с песком в пропорциях 1:3, разводят водой до пастообразной консистенции, выливают на основание и разравнивают между маяками правилом. Рекомендуемая толщина стяжки – 50 мм. Вместо цементно-песчаной стяжки подходит любая самовыравнивающаяся смесь. Толщина слоя в этом случае должна соответствовать составу и предназначению смеси. Как только стяжка высохнет, можно приступать к укладке любого финишного покрытия.

Процесс заливки стяжки

Процесс заливки стяжки

Если выполняется утепление пола в гараже или другом помещении, где высокие нагрузки на основание, поверх песчаной подушки настилают гидроизоляцию, укладывают арматурную сетку и выполняют бетонную стяжку. Толщина стяжки зависит от нагрузок и составляет 5-10 см. Пеноплекс укладывают прямо на бетон, после того, как он полностью просохнет. Дальнейшие действия выполняют точно так, как описано выше, с той только разницей, что толщина стяжки может увеличиваться до 10 см.

Утепление по плитам перекрытия

Вариант утепления полов первых этажей

Вариант утепления полов первых этажей

Для работы понадобится:

  • уровень;
  • полимерная шпаклевка;
  • грунтовка;
  • гидроизоляционная пленка;
  • утеплитель;
  • полиуретановый клей;
  • выравнивающая смесь.

Шаг 1. Плиты перекрытия нужно внимательно осмотреть на предмет повреждений. Если имеются выступы, щели, выемки, основание необходимо выровнять. Бугорки сбивают перфоратором, выемки и щели заделывают полимерной шпаклевкой. При наличии большого количества дефектов, придется выполнить выравнивающую стяжку. Если же бетонные плиты в хорошем состоянии, стыки плотные и щелей нет, достаточно убрать мусор и обеспылить поверхность.

Шаг 2. При утеплении пола на втором и выше этажах, пеноплекс укладывают прямо на плиты перекрытия, предварительно обработав поверхность грунтовкой. Если же плиты являются перекрытием для подвального помещения или цокольного этажа, основание следует застелить гидроизоляционной пленкой. Итак, в зависимости от расположения перекрытий, очищенный от пыли пол грунтуют или закрывают слоем гидроизоляции, проклеивая стыки скотчем.

Уложенные плиты Пеноплекса

Уложенные плиты Пеноплекса



Шаг 3. Берут плиты утеплителя, наносят с тыльной стороны клеевой состав и укладывают на полу, плотно прижимая к поверхности. Обязательно проверяют горизонтальность каждого листа, а затем двух соседних листов, чтобы на теплоизоляционном слое не образовались волны. Каждый последующий ряд смещают на половину ширины плиты, избегая совпадения швов.

Шаг 4. Утеплитель закрывают слоем гидроизоляции, используя все тот же полиэтилен.

Варианты укладки изоляции на плиты Пеноплекса

Варианты укладки изоляции на плиты Пеноплекса

Шаг 5. Поверх пленки заливают самовыравнивающуюся смесь или делают классическую стяжку толщиной до 50 мм. Когда высохнет стяжка, настилают чистовое покрытие.

Пеноплекс накрыт пленкой и армирующей сеткой. Выставлены маяки. Можно заливать раствор для стяжки

Пеноплекс накрыт пленкой и армирующей сеткой. Выставлены маяки. Можно заливать раствор для стяжки

Утепление основы под «теплый пол»

Схема монтажа теплого пола

Схема монтажа теплого пола

Шаг 1. Бетонные перекрытия очищаются от пыли и грунтуются. На стенах выполняется разметка нулевого уровня для пола. Если поверхность имеет существенные дефекты, понадобится выравнивающая стяжка.

Шаг 2. На сухую и чистую прогрунтованную поверхность выкладывают листы утеплителя, предварительно покрытые клеем для пеноплекса. Материал плотно укладывают со смещением швов в каждом ряду, контролируя горизонталь при помощи уровнемера.

Шаг 3. Сверху утеплитель закрывают полиэтиленом, скрепляют скотчем стыки, заводят края гидроизоляции на стены, наклеивают по разметке демпферную ленту.

Монтаж труб теплого пола

Монтаж труб теплого пола

Шаг 4. Раскладывают на полу нагревательные элементы, заливают стяжку, контролируя ее верхний уровень по разметке. Теперь остается дождаться высыхания стяжки и можно приступать к укладке финишного пола.

Трубы крепятся к сетке. Сверху заливается стяжка

Трубы крепятся к сетке. Сверху заливается стяжка

Утепление деревянного основания

Схема утепления деревянного пола

Схема утепления деревянного пола

Если деревянный пол не утеплен, но при этом находится в отличном состоянии, можно уложить пеноплекс поверх досок.

Для работы потребуется:

  • молоток;
  • саморезы;
  • шуруповерт;
  • шлифнасадка;
  • антисептическая грунтовка;
  • пароизоляционный материал;
  • ДСП, ОСП или фанера;
  • строительный уровень.

Шаг 1. Сначала нужно демонтировать плинтусы и снять чистовое покрытие с пола. Обязательно стоит поднять 1-2 доски и проверить лаги. При наличии черных пятен, сырости, источенных жучками мест, придется поврежденные участки заменить. Если лаги целые и сухие, доски прибивают на место и проверяют горизонталь основания.

Шаг 2. Любые выступающие участки обрабатывают шлифовальной насадкой, а щели и выемки заполняют шпаклевкой для дерева.

Шаг 3. Всю поверхность тщательно грунтуют и просушивают. Если доски пористые и сильно впитывают состав, грунтовать нужно 2-3 раза.

На фото – процесс грунтовки деревянного пола

На фото – процесс грунтовки деревянного пола

Шаг 4. Когда доски высохнут, начинают укладку пеноплекса. Технология укладки не отличается от описанной выше. Стыки между плитами должны быть максимально плотными, если же имеются зазоры, их можно задуть пеной. В составе пены не должно быть толуола, который губительно воздействует на структуру пеноплекса.

Пример укладки Пеноплекста между лагами

Пример укладки Пеноплекста между лагами

Шаг 5. Теплоизолирующий слой закрывают пароизоляционным материалом, полотна которого стелют внахлест на 10 см. Края пароизоляции немного заводят на стены; после завершения работ все лишнее обрежется.

Пример утепления балконного пола Пеноплексом

Пример утепления балконного пола Пеноплексом

Шаг 6. Монтируют следующий слой – из плит фанеры, ДСП или другого материала. Плиты укладывают встык, смещая швы в рядах на половину листа. Обязательно контролируют уровнемером горизонталь покрытия. При необходимости подкладывают клинышки или снимают лишнее шлифовкой. Этот слой должен быть идеально ровным и горизонтальным.

Шаг 7. На деревянные щиты настилают напольное покрытие.

Монтаж напольного покрытия - половых досок

Монтаж напольного покрытия - половых досок

Существует еще один способ – утепление по лагам, но использовать для этого пеноплекс нецелесообразно. Так как деревянные полы не монтируют на сыром основании, а вся механическая нагрузка припадает исключительно на лаги, водостойкость и прочность пеноплекса здесь не играют никакой роли. Поэтому, для заполнения пространства между лагами лучше взять более дешевый материал – пенопласт или минеральную вату. Результат будет ничуть не хуже, а экономия вполне существенная.

Таблица технических характеристик пеноплекса

НаименованиеРазмерностьПеноплэкс 31СПеноплэкс 31Пеноплэкс 35Пеноплэкс 45СПеноплэкс 45
Плотностькг/м³28,0-30,525,0-30,528,0-37,035,0-40,038,1-45,0
Прочность на сжатие при 10% линейной деформации, не менееМПа
(кгс/см²; т/м²)
0,20
(2; 20)
0,20
(2; 20)
0,25
(2,5; 25)
0,41
(4,1; 41)
0,50
(5; 50)
Предел прочности при статическом изгибе, не менееМПа0,250,250,40,40,4-0,7
Модуль упругостиМПа1515151818
Водопоглощение за 24 часа, не более% по объему0,40,40,40,40,2
Водопоглощение за 30 суток% по объему0,50,50,50,50,4
Категория стойкости к огнюгруппаГ4Г1Г1Г4Г4
Коэффициент теплопроводности при (25±5)°СВт/(м·°K)0,0300,0300,0300,0300,030
Коэффициент паропроницаемостимг/(м·ч·Па)0,0080,0080,0070,0070,007
Удельная теплоемкость, скДж/(кг·°K)1,451,451,451,41,4
Температурный диапазон эксплуатации°С-50…+75-50…+75-50…+75-50…+75-50…+75
Ширинамм600600600600600
Длинамм12001200120024002400
Толщинамм30*; 40; 50; 60; 80; 100
* – для плит ПЕНОПЛЭКС тип 31 (тип 31 С) толщиной 30 мм прочность на сжатие не менее – 0,15 МПа
30*; 40; 50; 60; 80; 100
* – для плит ПЕНОПЛЭКС тип 31 (тип 31 С) толщиной 30 мм прочность на сжатие не менее – 0,15 МПа
20**; 30***; 40; 50; 60; 80; 100

** – для плит ПЕНОПЛЭКС тип 35 толщиной 20 мм прочность на сжатие не менее – 0,18 МПа
*** – для плит ПЕНОПЛЭКС тип 35 толщиной 30 мм прочность на сжатие не менее – 0,20 МПа
40; 50; 60; 80; 10040; 50; 60; 80; 100
