Как правильно сделать теплый пол: особенности выбора комплектующих, пошаговая инструкция по монтажу

В статье будет дана пошаговая инструкция монтажа теплого пола с водяным теплоносителем и практические советы профессиональных специалистов. Главное внимание уделим важным нюансам по правильному монтажу системы.

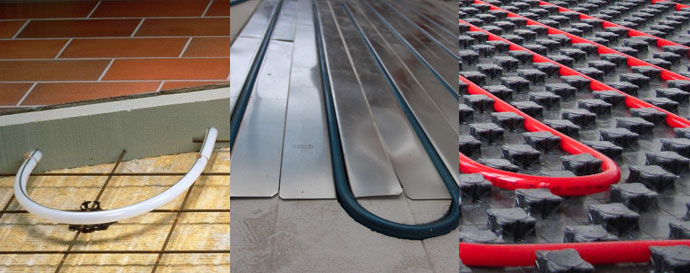

Как сделать водяной теплый пол своими руками

Как сделать водяной теплый пол своими руками

Инструкция по монтажу теплого пола

Перед началом работ нужно сделать расчет отопительной системы, определиться с длиной и диаметром труб, элементами управления и контроля, списком запорной водопроводной арматуры. Кроме того, следует выбрать один из нескольких возможных видов утеплителей и гидроизоляции. Во время выбора материалов и расчета технических показателей системы водяного отопления пола принимается во внимание материал полового перекрытия.

Монтажная схема теплого пола

Монтажная схема теплого пола

Толщина теплоизоляции из пенопласта или пенополистирола приблизительно 100 мм, для теплых регионов или вторых этажей этот параметр можно уменьшить на 30–50%.

Утеплитель для теплых водяных полов

Утеплитель для теплых водяных полов

Теплоизоляционные плиты

Теплоизоляционные плиты

Рассмотрим вариант монтажа теплого пола по бетонным перекрытиям на первом этаже, для гидроизоляции используем дешевую полиэтиленовую пленку толщиной ≈ 30–40 мкм, верхняя стяжка полусухим бетоном, финишное половое покрытие – керамическая плитка. Трубы для системы покупаем пластиковые, для усиления прочности верхней стяжки и фиксации труб используется металлическая сетка.

Схема укладки теплого пола под плитку

Схема укладки теплого пола под плитку

Водяные теплые полы - схема

Водяные теплые полы - схема

Шаг 1. Подготовка основания. Главное внимание нужно уделять неровностям. Хотя пенополистирол имеет неплохие показатели физической прочности, длительные нагрузки в отдельных местах становятся причиной его деформации. Соответственно, деформируется система трубопроводов, верхняя стяжка «провисает», появляются дополнительные и ненужные усилия на излом. В самых неприятных случаях эти явления могут достигать критических значений и негативно влиять на финишное половое покрытие. Как следствие – придется делать сложный ремонт.

Выравнивание бетонного пола

Выравнивание бетонного пола

Есть еще один нюанс, на который нужно обращать внимание во время подготовки основания. Имеется в виду место фиксации демпферной ленты к стене. Для того чтобы избежать появления ненужных воздушных «карманов» в месте примыкания ленты, стену нужно выровнять. Можно использовать шпатель, но если у вас есть достаточный опыт строительных работ, то вы отлично сделаете это и мастерком, получится намного быстрее.

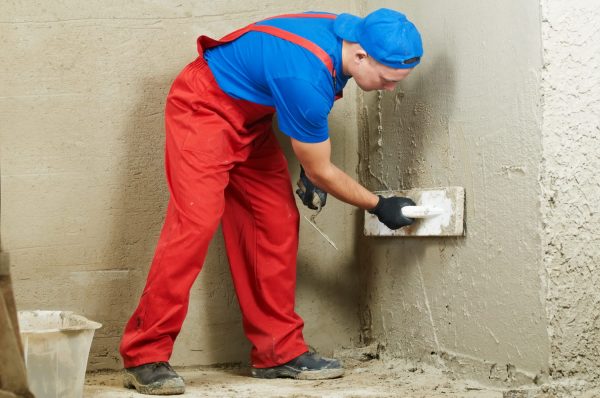

Выравнивание стен - фото

Выравнивание стен - фото

Шаг 2. Укладка гидроизоляции и утепления. Советуем пользоваться дешевой полиэтиленовой пленкой, материал отлично выполняет свои задачи, при необходимости растягивается, что минимизирует риски появления разрывов.

Гидроизоляция пола ппленкой

Гидроизоляция пола пленкой

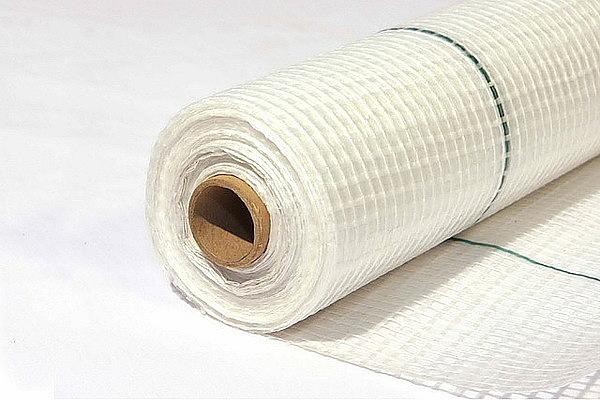

Армированная гидроизоляционная пленка для пола

Армированная гидроизоляционная пленка для пола

Как мы уже упоминали, толщина утепления зависит от этажа и климатической зоны проживания. Если вам нужно сделать теплоизоляционный слой толще 5 см, то мы рекомендуем не покупать одну толстую плиту, а две тонких.

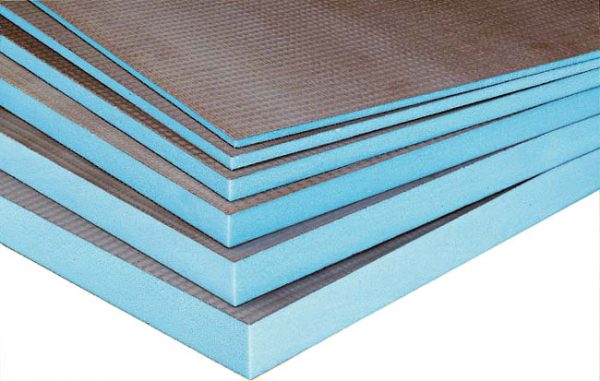

Плиты из экструдированного пенополистирола

Плиты из экструдированного пенополистирола

Толстые плиты можно использовать для утепления стен, в таком положении на них вообще не действуют изгибающие нагрузки. Законы физики говорят, то две тонкие плиты имеют больший запас изгиба до появления трещин, чем одна толстая. Имеется в виду, что общая толщина в обоих случаях одинакова. Такие особенности позволят утеплению компенсировать возможные огрехи подготовки основания. Утеплитель нужно класть с таким расчетом, чтобы стыки перекрывались.

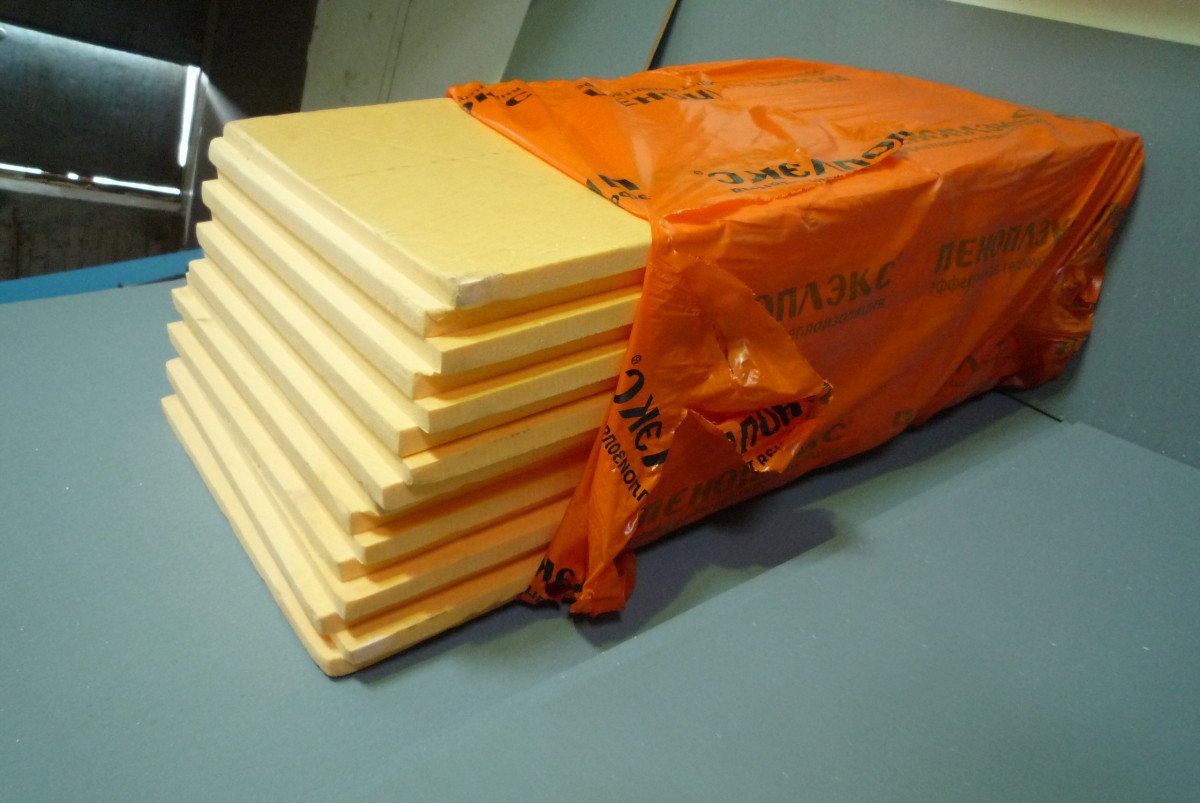

Упаковка пенополистирола

Упаковка пенополистирола

Если плиты не удалось точно обрезать и в стыках появились заметные щели, то их нужно обязательно заделывать монтажной пеной. Многие строители советуют фиксировать демпферную ленту над утеплением непосредственно под цементную стяжку, такой вариант имеет право быть. Мы не приветствуем это решение, все-таки намного эффективнее и надежнее фиксировать ее до утепления, она поможет идеально заделать щели по периметру помещения без использования монтажной пены.

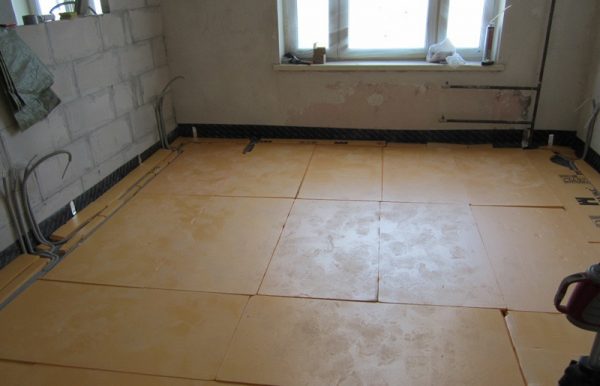

Утепление пола, укладка плит

Утепление пола, укладка плит

Укладка экструдированного пенополистирола

Укладка экструдированного пенополистирола

Практический совет. Не обязательно ждать, пока пена полностью высохнет и тогда обрезать излишки. Как только запенили первый ряд утеплителя, сразу кладите на него второй. Свежая пена является отличным клеем для всех пенопластовых материалов, она надежно свяжет между собой два слоя утеплителя, за счет этого повысится прочность нижнего слоя.

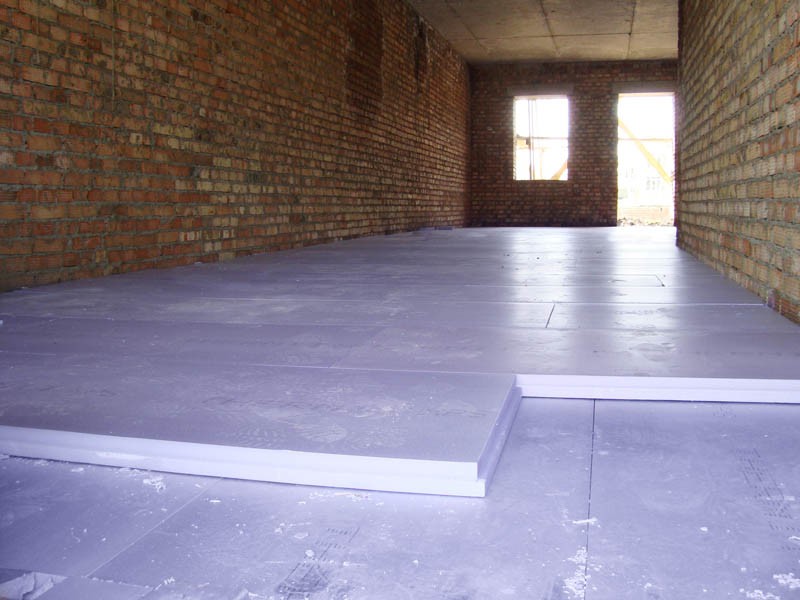

Укладка плит в два слоя

Укладка плит в два слоя

Шаг 3. Установка отражающей пленки. Приобретайте ту, которая имеет разметку в виде квадратов по 5 мм, это поможет точно контролировать процесс укладки трубопроводов системы. Большинство «советчиков» рассказывают, как эту пленку нужно герметично проклеивать скотчам в местах стыка и по периметру, какая огромная экономия тепла в результате этого получится. Все это неправда, таким способом следует герметизировать паро- и гидроизоляцию, пленка никакого тепла не сберегает. Если вы правильно уложили теплоизоляционные плиты, то терять время на проклейку пленки нет надобности. Наемные бригады занимаются таким делом только по одной причине: это очень легкие работы, а заказчик за их выполнение заплатит неплохие деньги. Клейте швы лишь в том случае, если на бетонном основании нет гидрозащиты из полиэтиленовой пленки.

Поверх пенополистирола уложена пленка и арматурная сетка

Поверх пенополистирола уложена пленка и арматурная сетка

Хотя, как показывает практика аварий с тепловым полом, любая гидрозащита в этих случаях имеет нулевой эффект. Вода будет повышать свой уровень до тех пор, пока не найдет щель для протечки. А найдет она ее обязательно, будьте уверены. Если вы сделали идеальную многослойную гидроизоляцию и она вниз никак не уйдет, то появится вверху. Какая разница что придется ремонтировать, - потолок нижнего этажа или пол верхнего? Чем раньше обнаружится протечка, тем меньше вреда всем конструкциям. Если вода длительное время будет подмачивать стены, то на них обязательно появится грибок и т. д. Во время монтажа теплого пола с водяным отоплением главное внимание нужно обращать на герметичность системы, а не проклейку швов пленки скотчем.

Термограмма выявила место утечки в системе теплого пола

Термограмма выявила место утечки в системе теплого пола

Шаг 4. Укладка труб отопительной системы. Настоятельно рекомендуем обязательно перед укладкой нарисовать несколько вариантов схем. Это отнимает совсем мало времени и позволяет избегать досадных ошибок. Кроме того, во время составления схем есть возможность подобрать оптимальное расположение контуров с учетом их длины и геометрии.

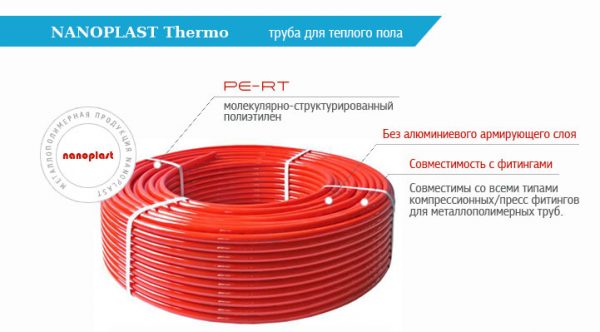

Трубы для теплого пола

Трубы для теплого пола

Практический совет. Есть правильные рекомендации не прокладывать трубы под местами установки мебели, она будет перегреваться и быстро терять свою привлекательность. Мы советуем действовать очень продуманно. Кто может дать гарантию, что в этих местах мебель будет стоять все время, что не захочется сделать ее перестановку или полную перепланировку помещений?

Длина каждого контура должна учитывать мощность водяного насоса, данные указываются в инструкции по эксплуатации, внимательно изучите ее перед началом монтажа.

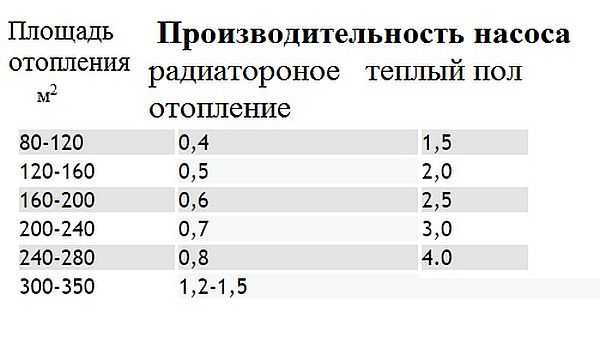

Таблица определения производительности насоса в зависимости от отапливаемой площади

Таблица определения производительности насоса в зависимости от отапливаемой площади

В противном случае возможны ситуации, когда температура пола в различных зонах помещения будет значительно отличаться, а добиться комфортных значений обогрева комнаты станет трудно.

Трубы можно крепить двумя способами:

  • специальными скобами сразу на отражающей пленке, для облегчения процесса на ней нанесена сетка. Система фиксируется специальными скобами. Метод неплохой, работы делаются быстро и качественно;
    Пластамассовая скоба

    Пластамассовая скоба

    Крепёжный материал

    Крепёжный материал

    Фиксация труб скобами

    Фиксация труб скобами

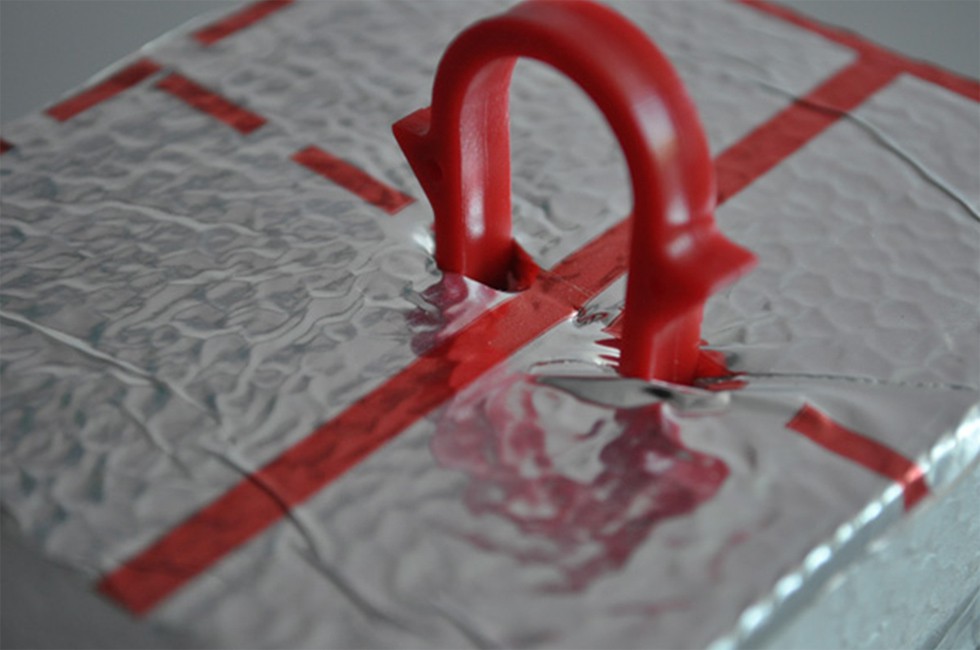

    Скоба якорная (клипса для теплого пола)

    Скоба якорная (клипса для теплого пола)

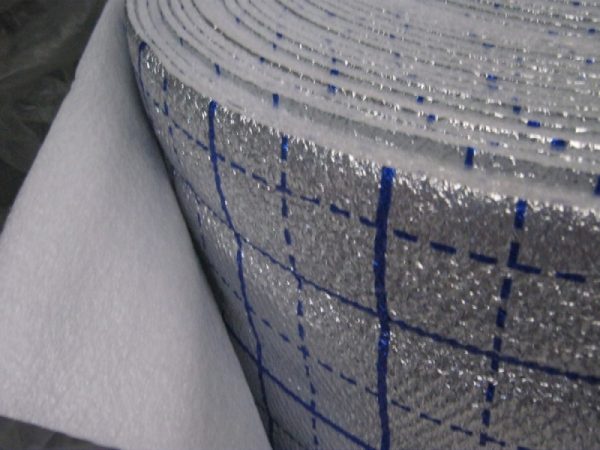

    Полотно фольгированное с разметкой для теплого пола

    Полотно фольгированное с разметкой для теплого пола

  • к металлической армирующей сетке. Она ложится на теплоотражающую пленку, трубы фиксируются пластиковыми хомутами. Считаем, что этот метод никаких преимуществ перед первым не имеет. Зато есть у него недостатки: дополнительное увеличение стоимости монтажа и опасность механического повреждения труб. Как армирующий элемент в таком положении сетка не играет никакой роли. Согласно строительным правилам она должна быть со всех сторон залита бетоном на толщину не менее пяти сантиметров, только в таком положении сетка работает в связке и повышает физические показатели прочности стяжки.
    Схемы крепления труб к сетке и ленте

    Схемы крепления труб к сетке и ленте

    Процесс крепления трубы

    Процесс крепления трубы

    На фото трубы закреплены пластиковыми стяжками

    На фото трубы закреплены пластиковыми стяжками

Очень важно. От того, как вы соедините систему трубопроводов, зависит безопасность и долговечность эксплуатации системы обогрева.

Никогда не покупайте некачественные фитинги и запорную арматуру из непрочных сплавов. Дело в том, что они со временем под воздействием явлений усталости материала дают трещины. Как правило, протечки образуются в местах состыковки гайки и штуцера. Визуально трещина не видна, кажется, что причина в плохо затянутой прокладке. Попытки подтянуть гайку всегда кончаются печально – обламывается резьбовая часть штуцера и остается в гайке. Вынуть ее оттуда очень сложно, чаще всего приходится менять пару. Идеальный вариант материала изготовления фитингов – нержавеющие стали, подойдет и бронза. Все остальные цветные сплавы покупать не стоит. Не нужно экономить на фитингах, их важность в системе обогрева трудно переоценить.

Как выбрать фитинги

Как выбрать фитинги

Еще один нюанс. Используйте для герметизации соединений только резиновые прокладки, не стоит применять паронит, его нужно сильно затягивать, не все фитинги выдержат такие усилия. И последнее. Элементы, работающие в паре, должны быть из одного металла. Это нужно для того, чтобы исключить появление критических напряжений из-за разности тепловых расширений.

Соединение труб с пресс-фитингами

Соединение труб с пресс-фитингами

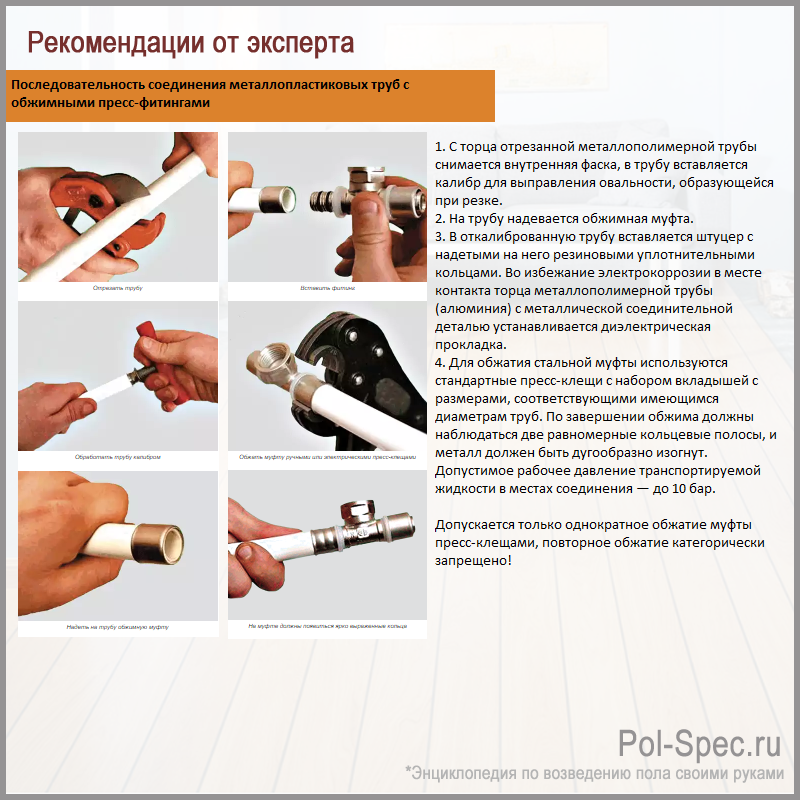

Последовательность соединения металлопластиковых труб с обжимными пресс-фитингами

Последовательность соединения металлопластиковых труб с обжимными пресс-фитингами

Шаг 5. Проверка герметичности соединений. Без проверки категорически запрещается делать финишную стяжку, это нужно всегда помнить. Как проверять систему?

  1. Отсоединить вход и выход контура. Выход заглушить, на вход поставить тройник. К нему подключить точный манометр и вентиль.
  2. Подсоединить к вентилю компрессор, создать в контуре давление воздуха не ниже 2 атм. Точное значение нужно определять с учетом рабочего давления теплоносителя. Во время испытаний давление воздуха должно его превышать приблизительно в два–три раза. После того как воздух в трубопровод закачан, закрыть вентиль и оставить в таком положении примерно на двенадцать часов.
  3. По истечении времени проверить показатели манометра. Любое падение давления свидетельствует о негерметичности, нужно найти проблемное место и устранить причину.

Если стравливание большое, то найти его можно «на слух», если небольшое, то придется пользоваться мыльной водой. Таким способом обнаруживают негерметичность газовых труб.

Опрессовка водяного теплого пола

Опрессовка водяного теплого пола

Шаг 6. Сделать финишную стяжку. Рекомендация профессионалов – использовать «сухие» строительные технологии.

Полусухая стяжка

Полусухая стяжка

Полусухая стяжка и теплый пол

Полусухая стяжка и теплый пол

Мокрый бетон может протечь, долго остывает и имеет большой вес. Все три фактора для системы обогрева могут иметь негативные последствия.

Стяжку лучше делать из полусухой смеси. Для ее изготовления берутся привычные пропорции песка и цемента (один к трем) и тщательно перемешиваются. Делать это можно вручную или бетономешалкой. А вот воду следует добавлять осторожно и небольшими порциями. Проверяется готовность раствора просто: сожмите его в кулаке. Если смесь держится вместе и в то же время сквозь пальцы не выступает вода – все отлично, можно с ней работать. Далее все по известному алгоритму – установка маяков и работы со стяжкой.

Приготовление смеси полусухой стяжки пола

Приготовление смеси полусухой стяжки пола

Есть несколько нюансов во время работ со стяжкой по контуру водопровода.

  1. Первый. Возникают проблемы с установкой маячков. Современные металлические рейки не подходят, нужно пользоваться старой технологией. Маячки делать из смеси, насыпать из нее продольные линии на расстоянии несколько меньшем, чем длина гладилки. При помощи уровня ловить горизонтальность. Для того чтобы ускорить время схватывания маячков, можно их несколько раз посыпать сухим цементом. Если опыта работы с правилом маловато, то нужно положить на маячки ровные металлические или деревянные планки. Они не будут допускать нарушения положения верхней поверхности маячков при слишком сильном нажатии правила.
  2. Второй. Во время производства работ постарайтесь не наступать на места соединения и фиксации труб, они могут расшататься или полностью выскользнуть. Это касается тех случаев, когда трубы фиксируются скобами непосредственно к утеплительным плитам.
Полусухая стяжка с фиброволокном. Процесс укладки

Полусухая стяжка с фиброволокном. Процесс укладки

Сухая стяжка имеет достаточную прочность для монтажа всех видов финишных половых покрытий, в том числе и из тяжелого натурального камня. Кроме того, этот метод дает возможность значительно сокращать расход стройматериалов и уменьшать время работ. Приступать к дальнейшим работам с полом можно уже через 12 часов. Для мокрого бетона время увеличивается минимум в два раза.

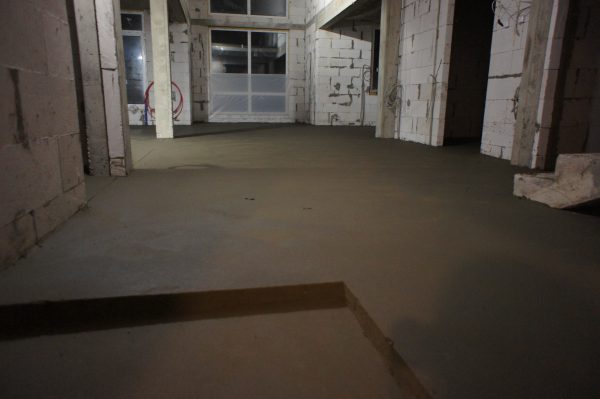

Полусухая стяжка пола готовая

Полусухая стяжка пола готовая

Практический совет. Датчик температуры устанавливается посредине между витками труб. Для того чтобы можно было его в случае необходимости заменить, монтируйте датчик в гофрированной трубе. Один конец трубы заглушите.

На этом строительные работы закончены, можно подключать отопление к системе регулировки и контроля.
