Подложка под водяной теплый пол: как выбрать лучшую, характеристики, монтаж своими руками

Если еще не так давно наши соотечественники создавали тепло и уют в доме «любой ценой», то сегодняшние цены на энергоносители заставили в корне изменить подход. Теперь отопление делается не любой ценой, а с минимальными затратами на содержание. Водяные теплые полы – одна из систем эффективного и экономного отопления помещений, но только при одном условии – все рекомендации производителей с точностью выполняются.

Выбираем маты и подложку

Выбираем маты и подложку

А они настоятельно рекомендуют большое внимание уделять теплоизоляции между системой обогрева и несущим основанием. Чем меньше тепла теряется, тем лучше работает система водяного обогрева пола, тем комфортнее микроклимат в помещении. Создаются оптимальные условия для правильного распределения тепла носителей, температура в комнате нормальная даже при небольшом нагреве.

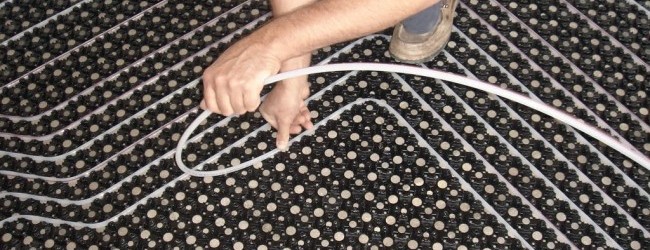

На фото укладка труб теплого пола

На фото укладка труб теплого пола

Зачем требуется теплоизоляционная подложка

Если теплый пол смонтирован по всем правилам, то его коэффициент полезного действия разрешает применять систему в качестве основного отопления, правда, не для всех помещений и не во всех климатических зонах. Некачественная подложка под теплый водяной пол настолько понижает эффективность отопления, что оно может применяться лишь в качестве дополнительного.

Схема - слои теплого пола

Схема - слои теплого пола

На схеме показана подложка под трубами

На схеме показана подложка под трубами

Наличие качественной подложки способно уменьшить непродуктивные тепловые потери на 20% и более процентов. Особенно важен этот элемент на первых этажах – тепловая энергия уходит в землю. На вторых и выше этажах потерянное тепло хотя бы обогревает нижние помещения, но это небольшое утешение.

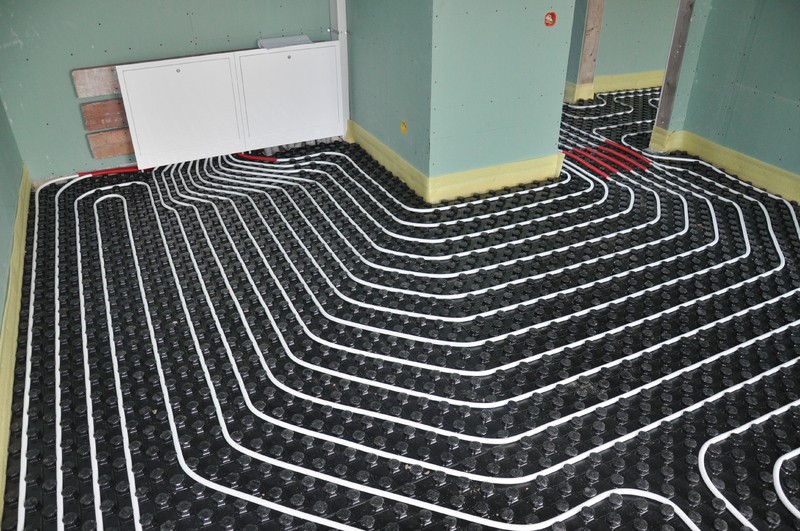

Подложка необходима для теплосбережения

Подложка необходима для теплосбережения

Энергия более равномерно распределяется по площади пола. Нет слишком холодных и слишком горячих участков. Минимизируется негативное влияние высоких температур на финишные половые покрытия и мебель.

Без подложки тепло распределяется неравномерно

Без подложки тепло распределяется неравномерно

Существенно сокращаются финансовые потери не только на отопление пола в зимний период времени, но и на его монтаж и техническое обслуживание. Подложка с бобышками позволяет пробовать несколько вариантов укладки труб, при этом временная фиксация их положения может не делаться. Монтажники имеют возможность выбрать наиболее удобные места соединение системы, устанавливать датчики контроля режимов функционирования в оптимальных местах. За счет этого управление водяной отопительной системой становится более надежным и точным.

Подложка с бобышками облегчает процесс укладки труб

Подложка с бобышками облегчает процесс укладки труб

Теплоизоляционная подложка, кроме своих основных задач, выполняет роль эффективного шумоизолятора. Это очень важный фактор для многоквартирных домов старой постройки, у них очень низкие показатели теплосбережения, потери могут составлять 40–50%. Еще одна дополнительная функция некоторых видов подложек – паро- и гидроизоляция.

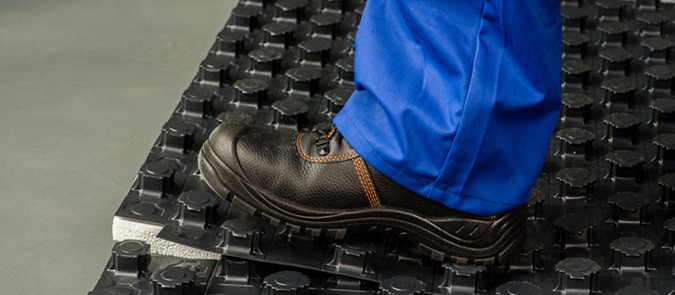

Подложка - хороший изолятор

Подложка - хороший изолятор

По каким параметрам нужно подбирать подложки

На сегодняшний день производственные компании предлагают широкий ассортимент подложек для теплых водяных полов. Это, с одной стороны, помогает сделать оптимальный выбор, а с другой стороны, усложняет его. Только зная главные требования к подложкам можно осознанно остановиться на приемлемой для конкретного варианта водяного пола подложке.

Упругость, прочность на сжатие. Система водяного отопления имеет довольно большой вес, особенно в том случае, когда используются дорогостоящие медные трубы. Подложка не должна прогибаться, толщина теплоизолирующего слоя не может уменьшаться. Кроме того, в случае снятия нагрузок материал должен возвращаться в первоначальное состояние.

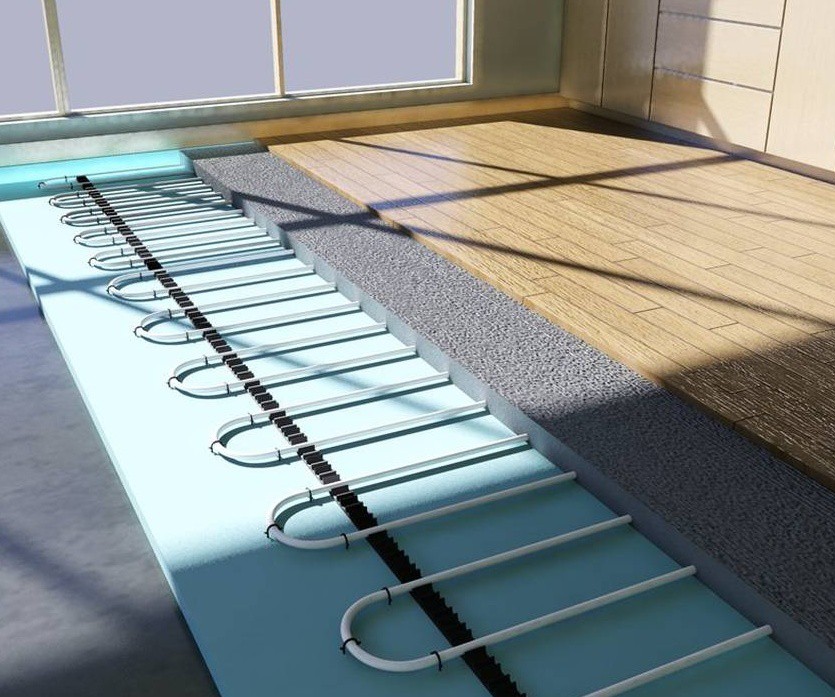

Подложка должна быть прочной

Подложка должна быть прочной

Устойчивость к негативным факторам во время эксплуатации. Чем стабильнее характеристики подложки при различных температурах, там выше качество материала.

Низкий коэффициент теплопроводности. Один и главных показателей. Причем желательно, чтобы при этом подложка одновременно имела небольшую толщину. Система теплого пола и так уменьшает высоту помещения, если еще и теплоизолятор имеет большую толщину, то снижение высоты становится очень заметным.

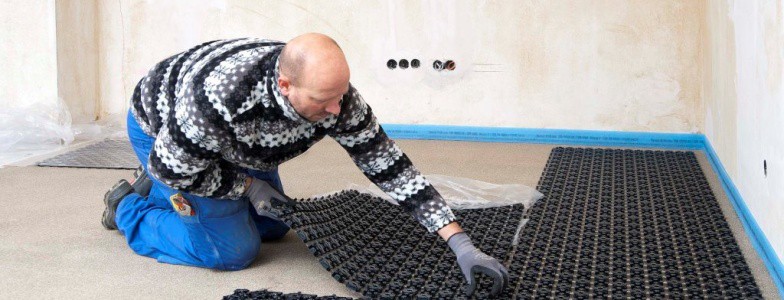

Подложка не должна быть слишком толстой

Подложка не должна быть слишком толстой

Устойчивость к длительному прямому контакту с водой. Во время эксплуатации теплых полов могут возникать аварийные ситуации, вызванные протечками. Несмотря на то что технология укладки предусматривает целый комплекс мероприятий по обеспечению надежной гидроизоляции несущего основания, еще одно препятствие для воды не помешает. Еще один важный показатель – процент максимального водопоглощения. Подложка не должна впитывать воду, а если такой факт имел место, то структура материала должна обеспечить быстрое высыхание. Желательно, чтобы она высыхала без необходимости полного демонтажа только под воздействием естественной вентиляции.

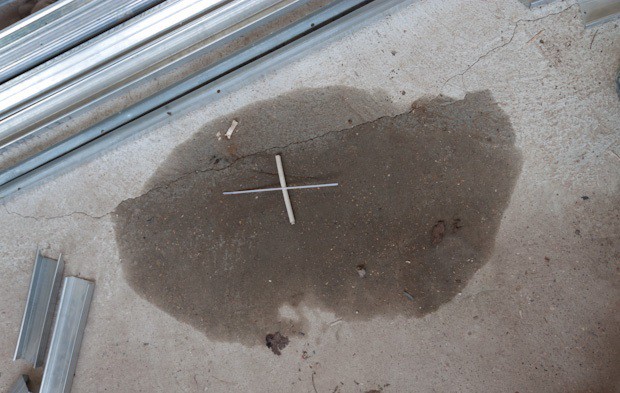

На фото аварийная протечка теплого пола

На фото аварийная протечка теплого пола

Стоимость. Сегодня в реализации есть большой выбор специальных подложек, разброс по ценам впечатляет. Опытные пользователи должны уметь выбрать продукцию с оптимальным отношением качества к стоимости.

Универсальность. Подложки могут собираться по принципу конструктора, что позволяет монтажникам во время установки водяного отопления изменять длину и конфигурацию контуров системы трубопроводов.

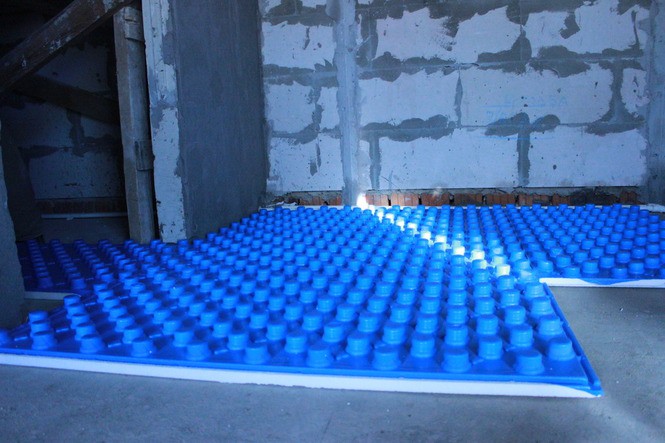

Подложки и маты должны быть универсальными и легкими в монтаже

Подложки и маты должны быть универсальными и легкими в монтаже

Рассмотрим несколько типов наиболее часто используемых подложек под теплый водяной пол.

Пенополистирольные плиты

Полистирольный теплый пол

Полистирольный теплый пол

Самая легкая (по весу) на сегодняшний день система укладки водяного теплого пола.

Самая легкая (по весу) на сегодняшний день система укладки водяного теплого пола

Плиты изготавливаются по методу экструзии, такая технология позволяет получать материалы повышенной плотности и физической прочности. Имеет закрытые ячейки, что положительно влияет на показатели водоустойчивости, плиты не впитывают влагу, не боятся длительного прямого контакта с водой. Не изменяют первоначальных показателей при нагреве до t°=+130°С.

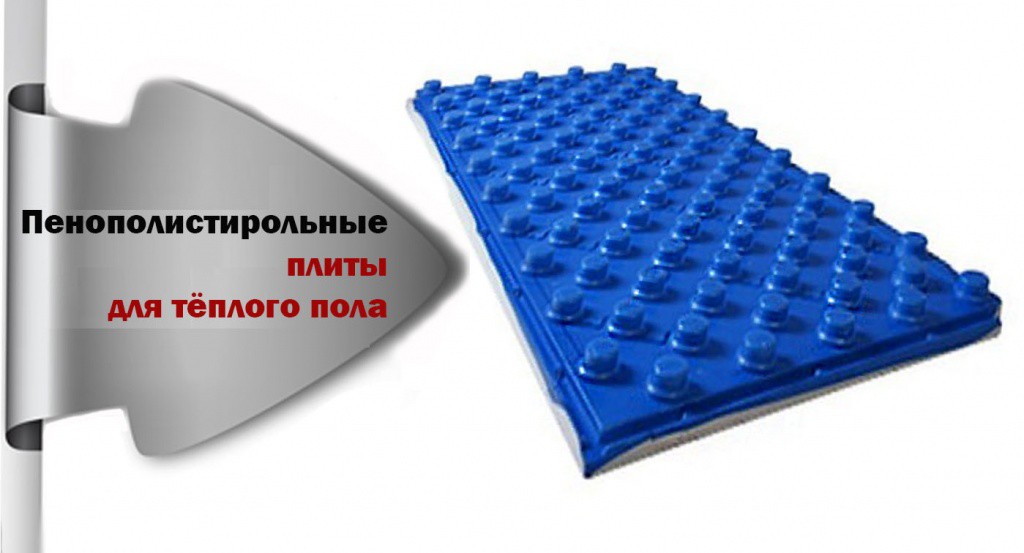

Пенополистирольные плиты для водяного теплого пола

Пенополистирольные плиты для водяного теплого пола

Маты под теплый пол из вспененного пенополистирола

Маты под теплый пол из вспененного пенополистирола

Для теплых полов используются листы толщиной до 3 см. Пенополистирол легко режется монтажным ножом, во время укладки количество отходов незначительное.

Применение плит пенополстирольных для водяного теплого пола

Применение плит пенополистирольных для водяного теплого пола

Стыки в швах заделываются монтажной пеной или заклеиваются скотчем. Для улучшения теплосбережения поверхность может накрываться алюминиевой фольгой. Применяются главным образом в новостройках, высота теплого пола должна учитываться во время разработки проектной документации на строение. По цене относятся к средней категории.

Стяжка - финишное покрытие теплого водяного пола

Стяжка - финишное покрытие теплого водяного пола

Пробковая подложка

Материал универсального применения, один из наиболее удачных вариантов утепления полов с водяными системами обогрева.

Пробковый утеплитель для теплого пола

Пробковый утеплитель для теплого пола

Экологически чистый материал, изготовлен из коры пробкового дерева. Сырье предварительно измельчается, в массу добавляются специальные связывающие компоненты. Масса прессуется и сушится на производственных линиях. Готовая продукция реализуется листами или в рулонах. Пробковая подложка обладает высокими показателями теплозащиты, может выдерживать значительные нагрузки. Для улучшения эксплуатационных показателей лицевая поверхность закрывается фольгой.

Пробковая подложка

Пробковая подложка

Полипропиленовые плиты

Один из оптимальных вариантов теплоизоляции водяного подогрева, не боится повышенной температуры и влажности, по стоимости самый дешевый материал. Не боится агрессивных химических соединений, не выделяет вредных веществ во время нагревания. Имеет низкие показатели горючести, не поддерживает открытого горения. На поверхности угнетается размножение различных микроорганизмов, в том числе и плесени. Санитарными контролирующими организациями разрешен к использованию без ограничений. Плиты могут иметь готовые канавки для укладки трубопроводов.

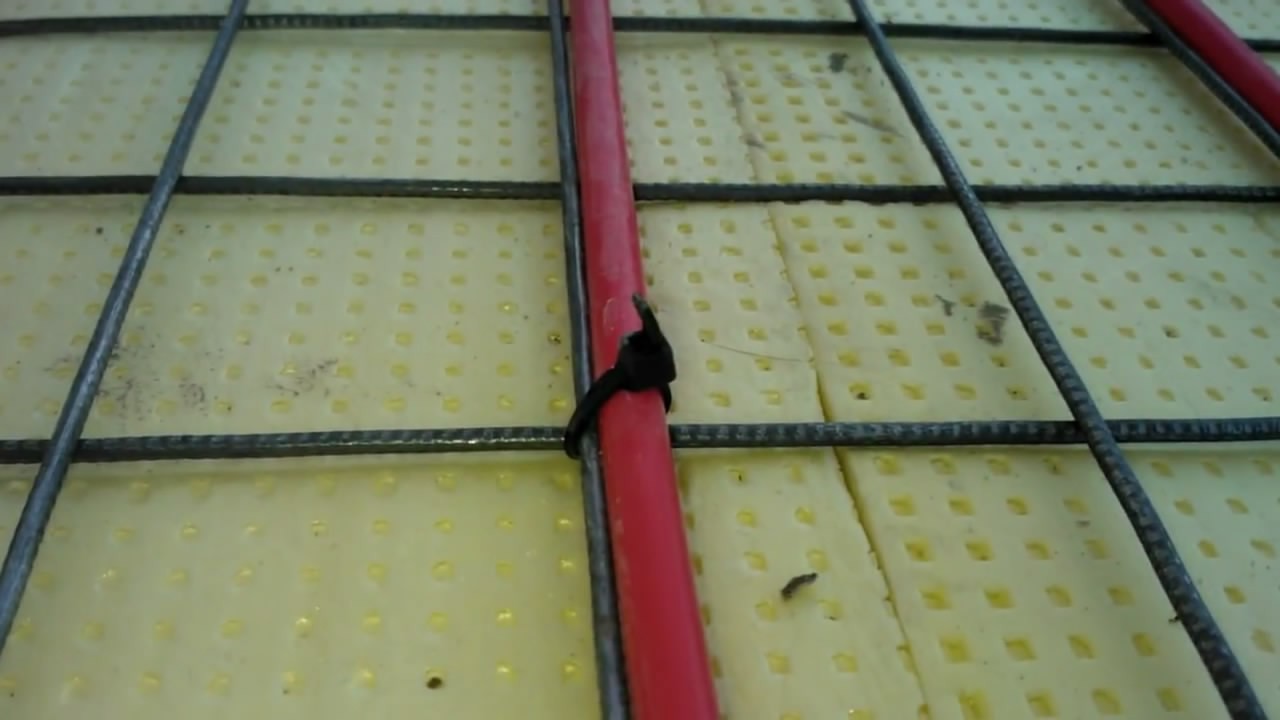

Полипропиленовые плиты

Полипропиленовые плиты

Плиты из ОСП или ДСП

Применяются относительно давно, позволяют укладывать трубы отопления увеличенного диаметра. Имеют высокие показатели механической прочности, по теплосберегающим характеристикам относятся к среднему уровню. Обязательное условие – плиты должны быть влагоустойчивыми. Подложка из ДСП Р5 выдерживает цементную стяжку.

Теплый водяной пол в сборной сухой стяжке пола

Теплый водяной пол в сборной сухой стяжке пола

Металлизированная пленка на основе из натурального лавсана

Современный материал, применяется для всех видов теплых полов. Не рвется, выдерживает большие усилия на разрыв. Может использоваться на неровных поверхностях – ускоряется и упрощается процесс монтажа теплого пола с водяным подогревом. Не горит, длительное время сохраняет первоначальные заводские характеристики. Недостаток – боится воды, нуждается в надежной и функциональной гидрозащите.

Металлизированная лавсановая плёнка

Металлизированная лавсановая плёнка

Практические рекомендации выбора подложки под различные напольные покрытия

Профессиональные строители рекомендуют подбирать конкретный тип подложки с учетом многих существующих факторов, один из них – тип финишного полового покрытия. Рассмотрим несколько наиболее часто встречающихся вариантов.

  1. Финишное покрытие - керамическая плитка. Плитку следует класть на цементно-песчаную стяжку, это создает значительные дополнительные нагрузки на подложки. Рекомендуется выбирать материалы с высокими показателями несущей способности: экструдированный пенополистирол или плиты ОСП. В пенополистироле трубы отопительной системы можно прятать в специальных канавках – уменьшается общая высота отопительного пирога. Керамическая плитка отлично проводит тепло, не боится нагрева до высоких температур, по всем показателям считается оптимальным вариантом для полов с водяным обогревом.

    Водяной теплый пол под плитку

    Водяной теплый пол под плитку

  2. Финишное покрытие - ламинат. Имеет небольшой вес, под него можно применять любые виды подложек, в том числе и самые мягкие. Главное требование – максимальные показатели теплосбережения. Дело в том, что ламинат сам плохо проводит тепло, если теплосбережение будет неэффективным, то значительно возрастают потери энергии, водяной обогрев пола становится нерентабельным.

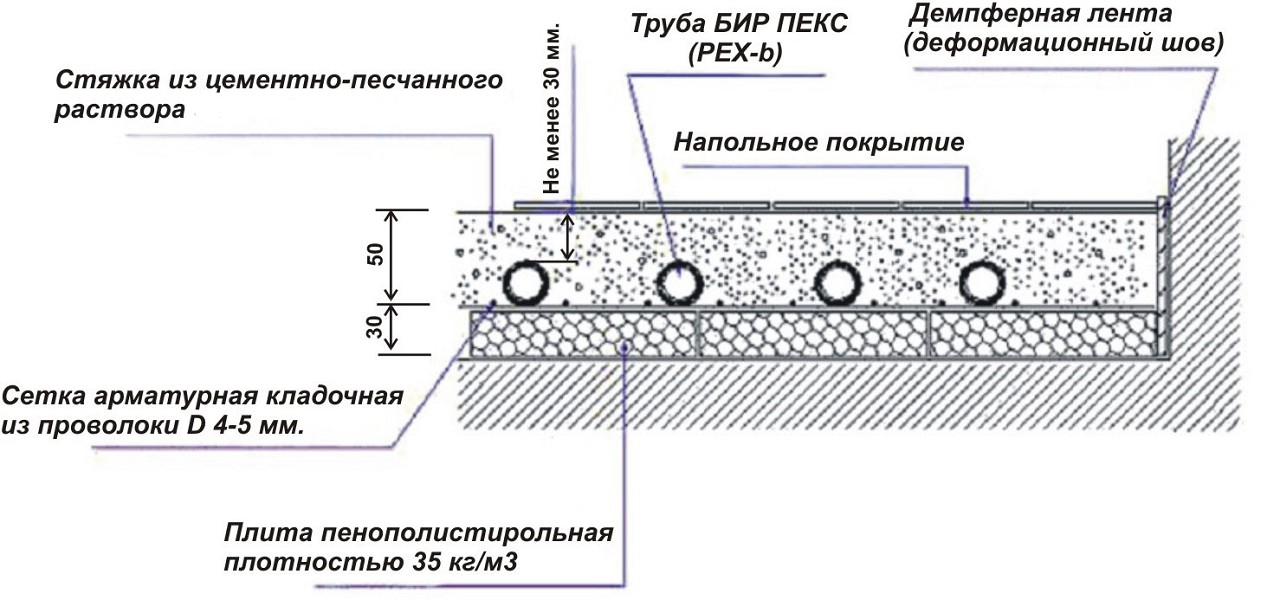

    Схема теплого пола

    Схема теплого пола

  3. Финишное покрытие - линолеум. Очень мягкий материал, укладывается на специальные гипсокартонные плиты с добавками для повышения прочности. Есть варианты монтажа на листовую фанеру или ОСП, но эти материалы плохо пропускают тепло от системы, что понижает коэффициент ее полезного действия. Гипс имеет большой вес, подложки должны иметь повышенные показатели физической прочности. Рекомендуются пробковые, пенопластовые или пенополистирольные.

    Схема устройства поверхности теплого пола

    Схема устройства поверхности теплого пола

Варианты использования в качестве финишного покрытия полов с подогревом натуральной доски или паркета рассматривать не стоит. Такие схемы обустройства водяного подогрева применять не рекомендуется, нет никакой отдачи, а проблем возникает много. Во время длительной эксплуатации при повышенных температурах натуральное дерево обязательно усохнет, на нем появятся трещины. В критических ситуациях потребуется их полная замена с демонтажем системы подогрева. Кроме того, натуральное дерево считается отличным теплоизолятором, соответственно, система обогрева будет работать сама на себя, на микроклимат влияние минимальное.

Подложки могут иметь стандартные канавки для прокладки труб отопительной системы или выступы (бобышки). Второй вариант считается универсальным, он ничем не ограничивает вид контура системы, во время монтажа можно выбирать любое положение с учетом геометрических особенностей помещения. Отдельные плиты собираются в прочную конструкцию по системе шип/паз, могут иметь дополнительные замки крепления. Для облегчения монтажа некоторые производители на внешней стороне подложек дают примерные схемы расположения отопительных труб.

Какую подложку лучше выбрать

Какую подложку лучше выбрать

Обзор характеристик разных видов подложек

Обзор характеристик разных видов подложек

Правила установки подложек

Элементы рекомендуется устанавливать на максимально ровные поверхности, слишком надеяться на рекламные заявления производителей о высокой прочности, допускающей укладку на неровные поверхности, не стоит. Если подложки изготовлены из материалов, содержащих дерево, то обязательно делается гидроизоляция. Кроме тех случаев, когда полы с водяным обогревом монтируются на деревянных перекрытиях.

Монтаж полистирольной системы с применением монтажных матов

Монтаж полистирольной системы с применением монтажных матов

Наличие алюминиевой фольги является важным преимуществом. Она не только значительно улучшает показатели теплосбережения, но и служит еще одним гидрозащитным барьером. Специальные подложки не только улучшают качество и эффективность отопительных систем, но и значительно сокращают время выполнения монтажных работ. Не стоит экономить на их приобретении, с учетом всех факторов вложенные деньги не только окупятся, но и принесут немалую прямую прибыль.

Теплый пол: этапы монтажа

Теплый пол: этапы монтажа

Видео – Установка подложки под теплый водяной пол
