Схема подключения теплого пола

Полы теплые можно подразделить на два основных вида. Это полы с водяным обогревом и электрическим подогревом. Возможно еще и сочетание обоих видов.

Водяной пол – это система труб, уложенных под напольное покрытие. Если пол монтируется в многоквартирном доме, то подключается к общей системе горячего водоснабжения или отопления. В частном доме – к водонагревательному котлу.

Схема подключения теплого пола

Схема подключения теплого пола

Электрических полов существует несколько разновидностей:

  • кабельный пол. Представляет собой систему нагревательных кабелей, оснащенных терморегулятором;
  • пол на основе термомата. Представляет собой так же систему кабелей, уложенных в изоляцию, сделанную в виде мата. Терморегулятор – обязательный элемент пола;
  • инфракрасный пол. Обычно это нагревательная пленка, которая настилается под напольное покрытие. Как вариант, может быть изготовлена в виде панно и смонтирована на стену.

Достоинства и недостатки

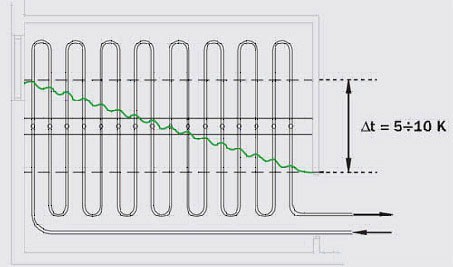

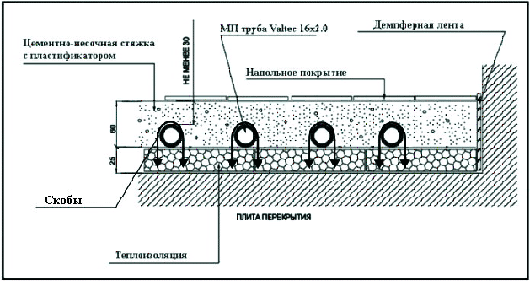

 Укладка петель теплого пола одиночным змеевиком

Укладка петель теплого пола одиночным змеевиком

К основным достоинствам водяного пола можно отнести его надежность и долговечность. К тому же – малый расход электроэнергии. Но в то же время такой пол сложно монтировать, а необходимость подключения к водоснабжению снижает, а то и полностью исключает возможность его установки на последних этажах зданий. Дело в том, что уровень пола ниже уровня системы водоснабжения. Поэтому, чтобы вода в полу была постоянной температуры, ее нужно сбрасывать в систему водоснабжения и получать новую порцию.

Укладка петель теплого пола одиночным змеевиком

Укладка петель теплого пола одиночным змеевиком

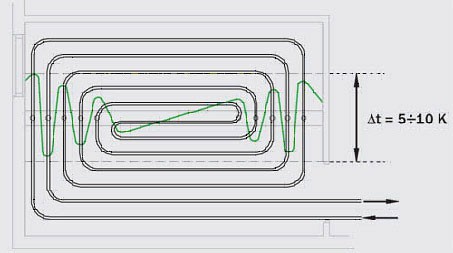

 Укладка петель теплого пола спиралью

Укладка петель теплого пола спиралью

Для этого ставится насос, который и будет возвращать воду из труб пола в систему. Для правильного функционирования пола необходимо, чтобы в общедомовой системе поддерживалось стабильное давление, и сопряжение пола с системой было точным. То есть мощность нагнетающего насоса должна быть подобрана правильно и работать он должен бесперебойно.

Комплект водяного теплого пола

Комплект водяного теплого пола

Электрические полы отличает простота монтажа и минимум комплектующих. Но есть и существенный недостаток – большое потребление электроэнергии. Впрочем, электрические полы чаще всего используют в качестве дополнительных. Поэтому на этот недостаток можно особого внимания не обращать.

Водяной пол. Схема подключения

НаименованиеКол-воСтоимость, руб.
Итого23 306.5
МП труба Valtec 16(2,0)200 м7 160
Пластификатор Силар (10л)4х10 л3 222
Лента демпферная3х10 м1 974
Теплоизоляция ТП - 5/1,2-162х18 м25 296
Трехходовой смесительный клапан MIX 03 ¾”11 400
Ниппель-переходник VT 580 1”х3/4”2113,2
Ниппель VT 582 3/4”130,8
Тройник VT 130 ¾”196,7
Угольник VT 93 ¾”1104,9
Сгон прямой VT 341 ¾”1104,9
Циркуляционный насос UPC 25-4012 715
Кран шаровой VT 217 ¾”2266,4
Коллектор VT 500n 2 вых.х ¾”х ½”2320
Пробка VT 583 ¾”261,6
Фитинг для МП трубы VT 710 16(2,0)4247,6
Фитинг для МП трубы VTm 301 20 х ¾”192,4
Фитинг для МП трубы VTm 302 20 х ¾”1101

Комплектация пола:

  • котел для нагрева воды. Используется в частных домах, возможно применение в квартирах;
  • насос. Может использоваться и для подачи воды в трубы пола, и для возврата ее в систему или в котел;

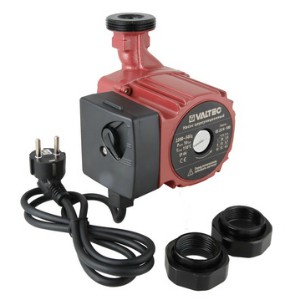

    Циркуляционный насос VRS

    Циркуляционный насос VRS

  • трубы для подачи воды в пол;
  • трубы самого пола;

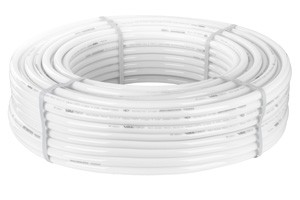

    Металлопластиковая труба для теплого пола

    Металлопластиковая труба для теплого пола

  • коллектор. Устройство, предназначенное для настройки и регулирования полов. В состав его могут входить просто запорные клапаны, а могут и еще регулирующие, которые настраивают каждую часть пола в отдельности по расходу воды;
  • соединительные элементы, фитинги и тому подобное.

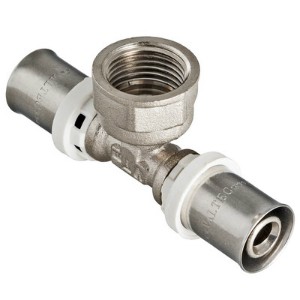

    Пресс-фитинг – тройник с переходом на внутреннюю резьбу служит для присоединения к металлопластиковым (металлополимерным) трубам и трубам из сшитого полиэтилена элемента системы, имеющего наружную резьбу

    Пресс-фитинг – тройник с переходом на внутреннюю резьбу служит для присоединения к металлопластиковым (металлополимерным) трубам и трубам из сшитого полиэтилена элемента системы, имеющего наружную резьбу

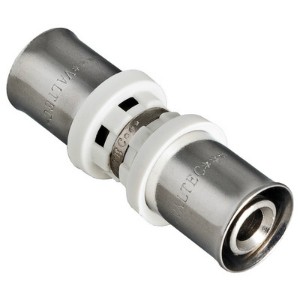

    Прямой пресс-фитинг предназначен для соединения между собой металлополимерных или РЕХ-труб

    Прямой пресс-фитинг предназначен для соединения между собой металлополимерных или РЕХ-труб

Трубы при монтаже могут быть использованы стальные, но их применение затрудняет создание контуров. Дело в том, что трубы в таких полах укладываются в виде контуров, петель, а не по прямой. Поэтому наиболее выгодный вариант - использовать полипропиленовые или полиэтиленовые. Последние трубы предпочтительней, поскольку в отличие от полипропиленовых труб, у них небольшой коэффициент расширения. Трубы должны быть диаметром от 16 до 20 миллиметров. Температура, которую они могут выдержать, должна составлять 95 градусов, а давление - не более чем 10 бар.

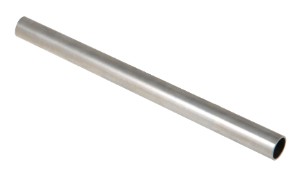

Трубы из нержавейки

Трубы из нержавейки

Коллектор - разветвитель, патрубок. К нему подключаются контуры нашего пола. Обычно применяют два таких патрубка. Один – для подачи, а второй – для сбора.

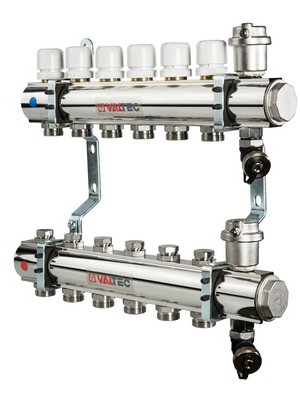

Коллекторный блок

Коллекторный блок

Коллекторный блок. Технический паспорт

Коллектор

Начинаем монтажные работы:

  • готовим место под укладку. Если лежит старая стяжка, то убираем ее полностью. Убираем весь мусор;
  • по периметру, на стене, накладываем специальную ленту, для компенсации теплового расширения пола. Лента называется демпферной.

Основные работы:

  • в первую очередь, если есть перепады, то выравниваем поверхность;

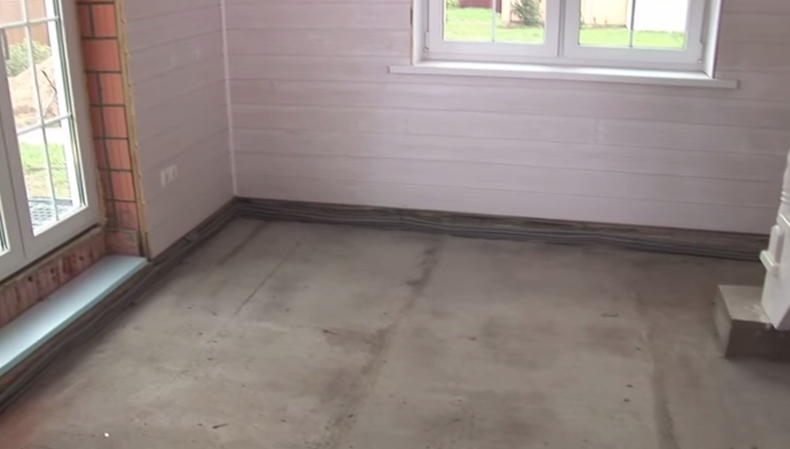

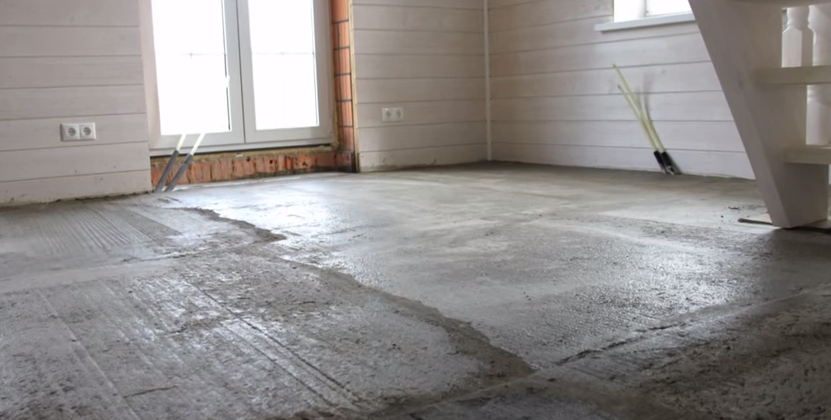

    Черновое основание

    Черновое основание

  • укладываем изоляцию. Она нужна для того, чтобы тепло пола не уходило вниз. Толщина – от 20 до 50 миллиметров. Можно использовать полиэтилен, вспененный, фольгированный. Если квартира на первом этаже, то слой изоляции должен быть усилен до 100 мм. Можно уплотнить ее керамзитом, а сверху настелить полиэтилен;

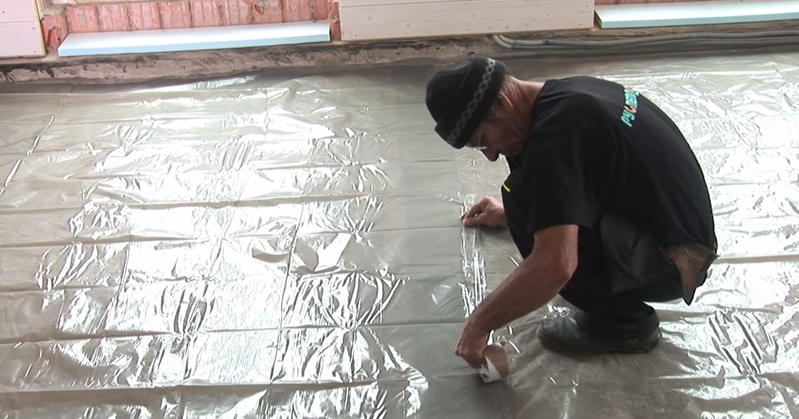

    Гидроизоляционная пленка

    Гидроизоляционная пленка

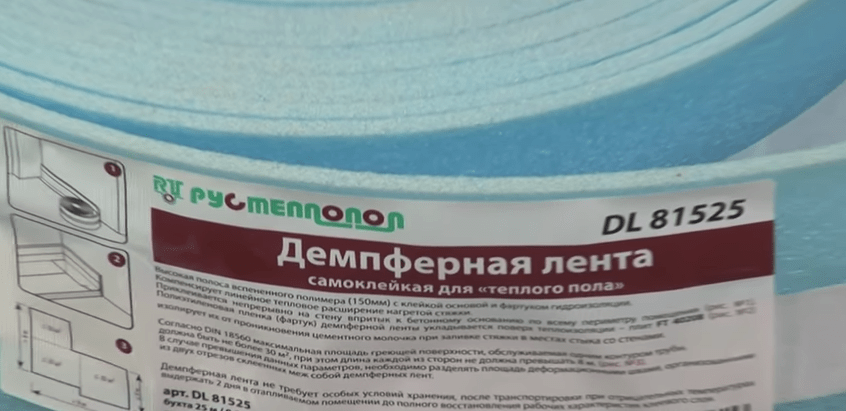

    Демпферная лента

    Демпферная лента

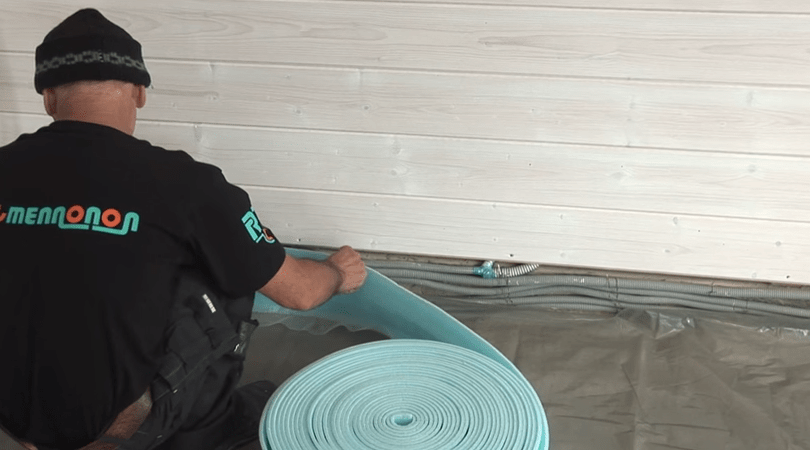

    Крепим демпферную ленту

    Крепим демпферную ленту

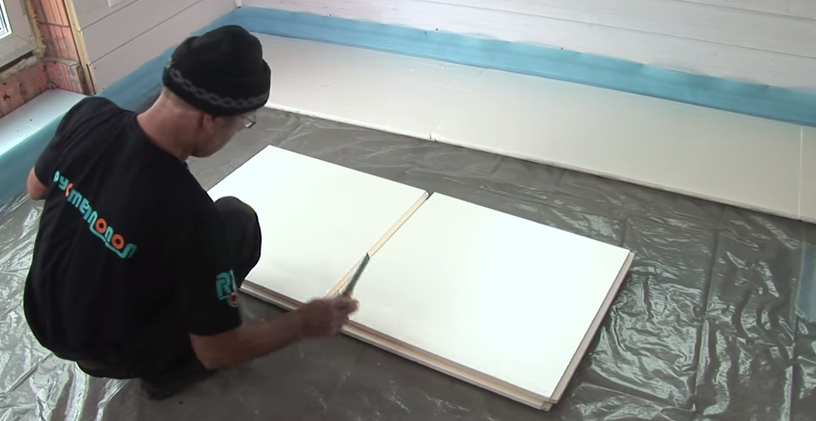

    Первый слой теплоизоляции

    Первый слой теплоизоляции

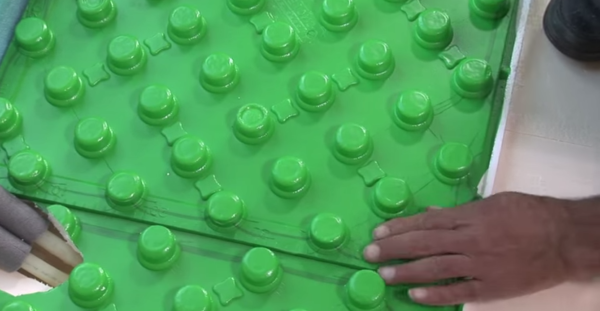

    Второй слой теплоизоляции - маты для теплого пола

    Второй слой теплоизоляции - маты для теплого пола

  • укладываем трубы контуром. Они укладываются, начиная от холодной, внешней стены. Шаг между ними – от 10 до 30 сантиметров. Все отрезки труб соединяются двумя целыми, уложенными параллельно друг другу и перпендикулярно отрезкам труб. Одна из них будет подавать воду, вторая сбрасывать ее в систему или в котел. Трубы закрепляем с помощью пластиковых стяжек и дюбелей;

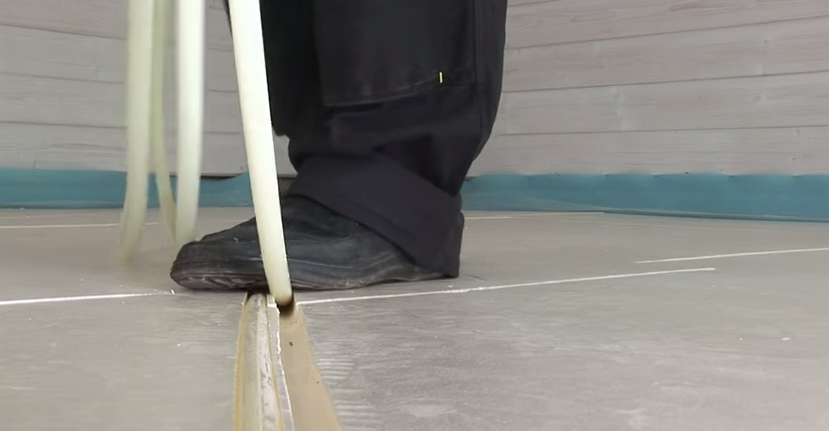

    В первом слое теплоизоляции делаем прорези и укладываем в них подводящие трубопроводы

    В первом слое теплоизоляции делаем прорези и укладываем в них подводящие трубопроводы

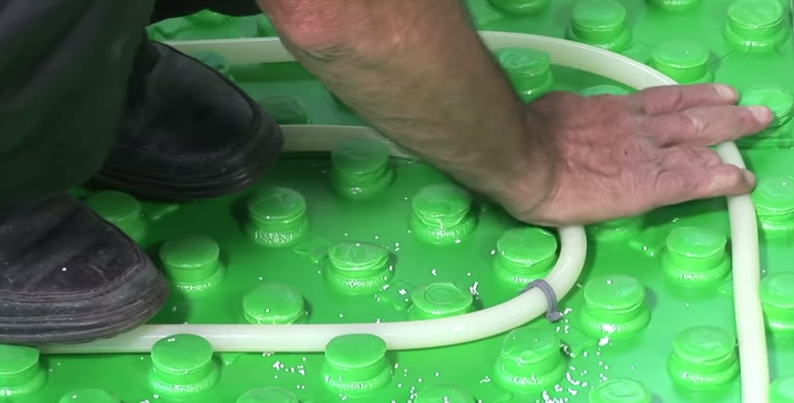

    Трубы к матам крепим якорными скобами

    Трубы к матам крепим якорными скобами

  • устанавливаем коллектор и, если нужно, то котел. Оба патрубка коллектора монтируются в специальном, для этого предназначенном, шкафу. Его можно просто поставить или прикрепить к стене. Между коллектором и полом на подающей трубе устанавливается термореле. Оно служит для регулирования температуры пола. На сбрасывающей трубе устанавливается насос. Уровень пола ниже, установленного котла или системы водоснабжения, поэтому для возврата отработанной воды и нужен насос;
  • подключаем коллектор к котлу или водоснабжению;
  • проверим. Если работает, переходим к следующему этапу;
  • заливаем стяжку. Если делаем пол под плитку, то стяжка должна быть 3 или 5 см. Если под линолеум или, например, ламинат, то делать толстую стяжку не нужно. Просто уложим поверх пола армирующую сетку;

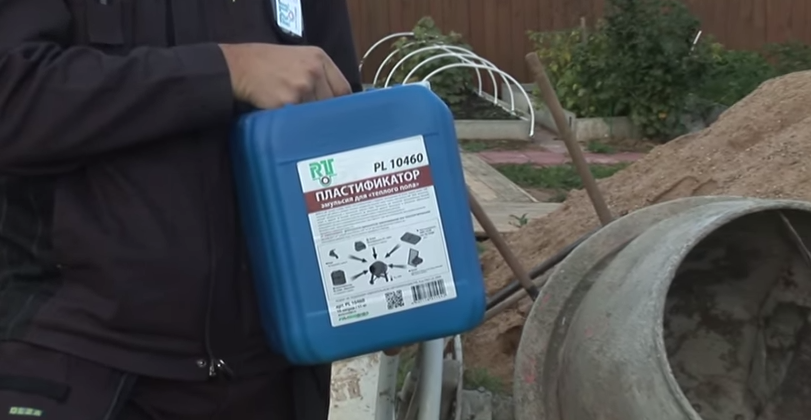

    В раствор добавляем пластификатор

    В раствор добавляем пластификатор

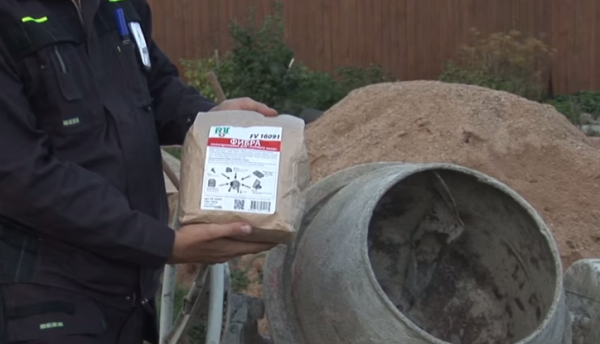

    И армирующее волокно

    И армирующее волокно

  • оставляем стяжку сохнуть. Спустя сутки на ней уже можно будет работать. Но ставить на пол что-нибудь тяжелое можно только после того, как стяжка полностью высохнет. Примерно, недели через четыре;

    После заливки пола систему можно включать через 4 недели

    После заливки пола, систему можно включать через 4 недели

  • настилаем напольное покрытие. А какое, предоставим выбирать читателю.

Видео - Водяной теплый пол. Монтаж

Видео - Монтаж коллектора и насоса

Кабельный пол. Подключение

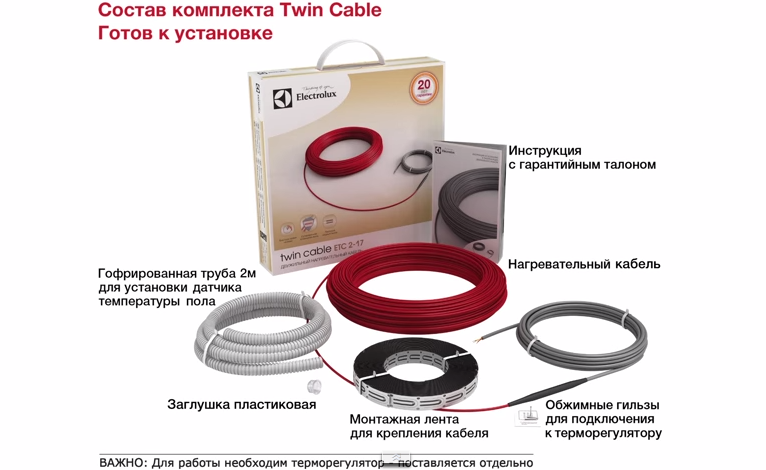

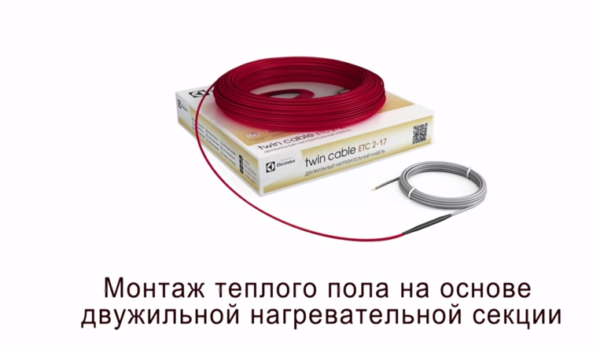

Комплект теплого пола

Комплект теплого пола

Комплект теплого пола

Комплект теплого пола

Комплектация:

  • нагревательный кабель или термомат;
  • терморегулятор. Бывает механическим или электронным. В первом случае желаемая температура выставляется просто с помощью реостата. Во втором в приборе есть программное устройство, которое устанавливает температуру с помощью реле;
  • термодатчик. Поставляется в комплекте с терморегулятором.
Схема укладки

Схема укладки

Монтажные работы:

  • сначала готовим место. Убираем мусор, выравниваем поверхность основания;

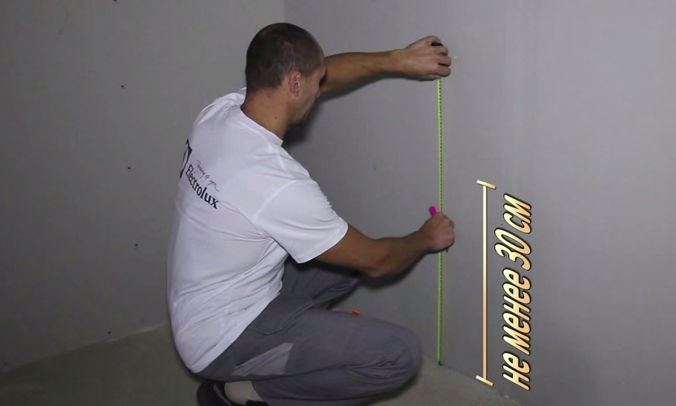

    Выбираем место для установки терморегулятора

    Выбираем место для установки терморегулятора

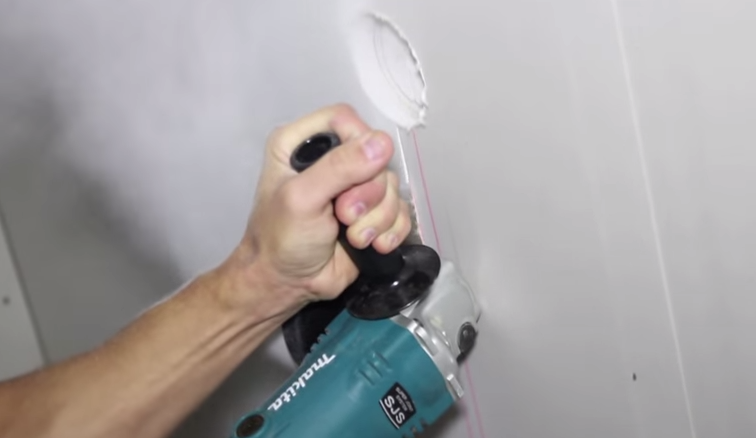

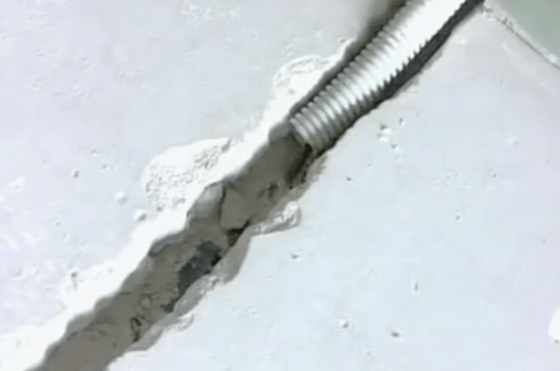

    Делаем штробу для терморегулятора

    Делаем штробу для терморегулятора

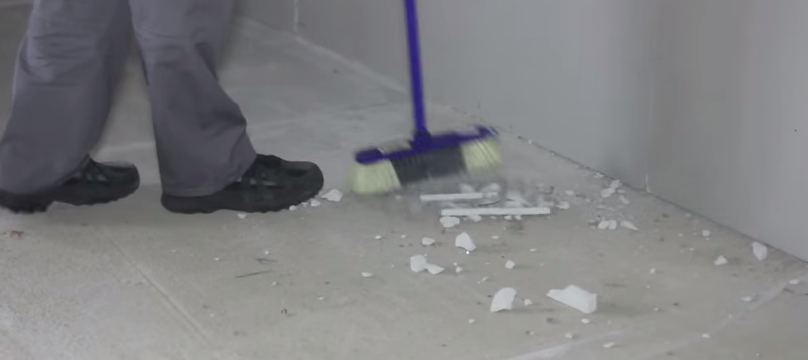

    Убираем мусор

    Убираем мусор

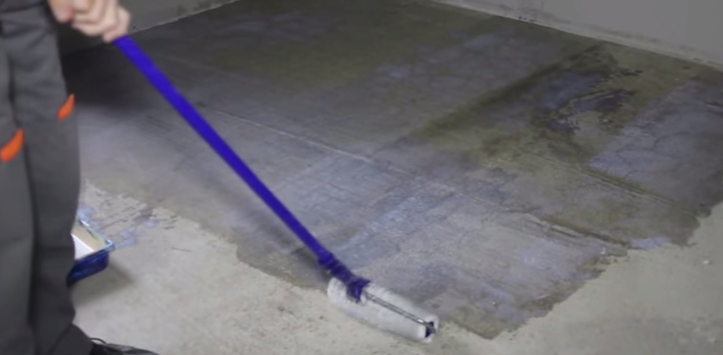

    Наносим грунтовку

    Наносим грунтовку

  • укладываем изоляцию. Она не даст теплу уходить вниз.
    Расстилаем изоляцию

    Расстилаем изоляцию

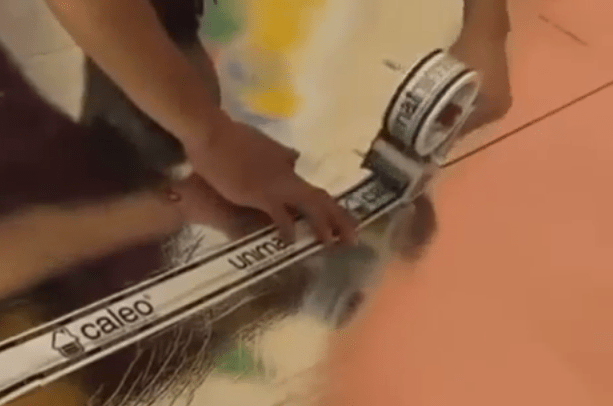

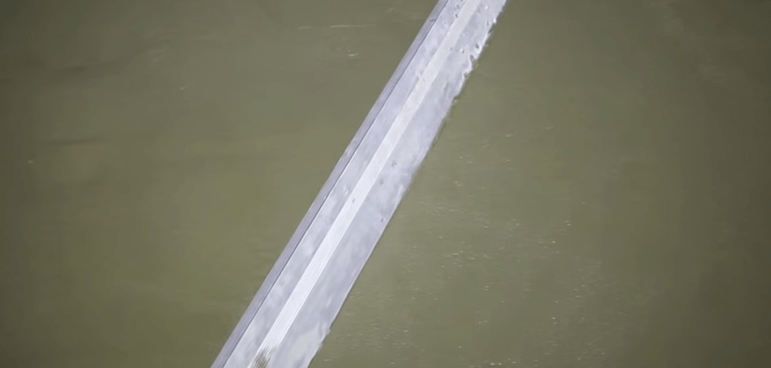

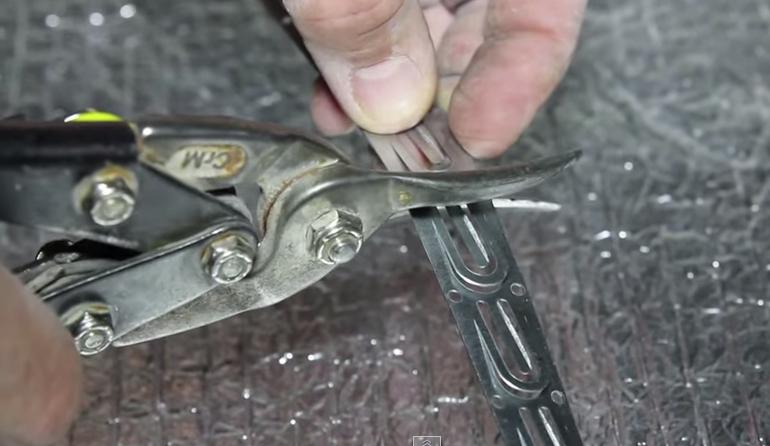

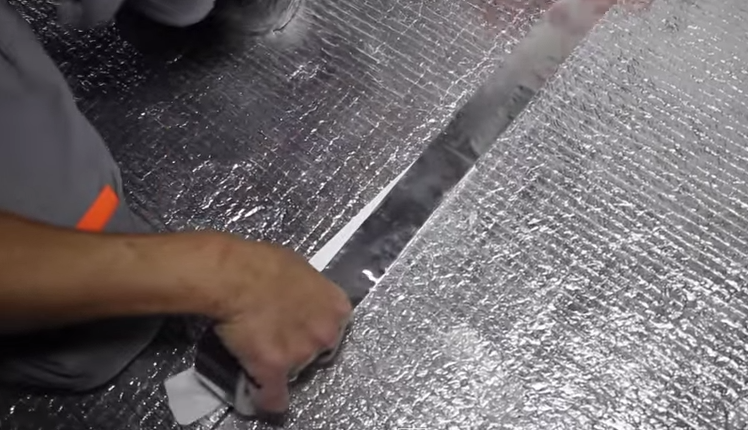

    Крепим монтажную ленту

    Крепим монтажную ленту

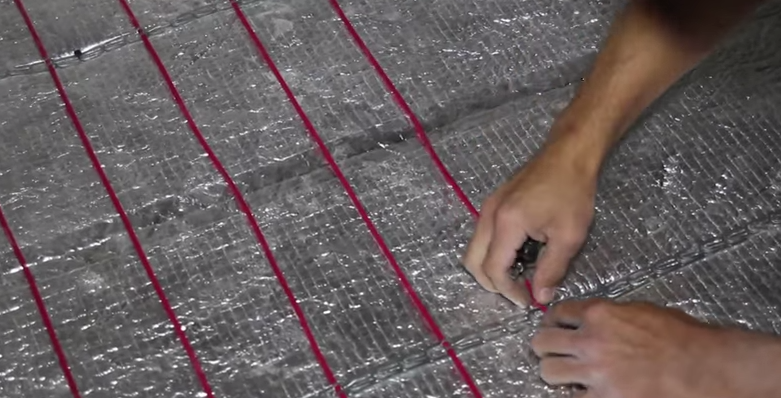

    Укладываем кабель

    Укладываем кабель

    На изоляцию укладываем кабель или термомат. Кабель можно расстелить в виде контуров или змеевика;

  • кабель крепим к изоляции монтажной лентой;
  • устанавливаем термодатчик. Провод для подключения его к терморегулятору должен оставаться свободным;

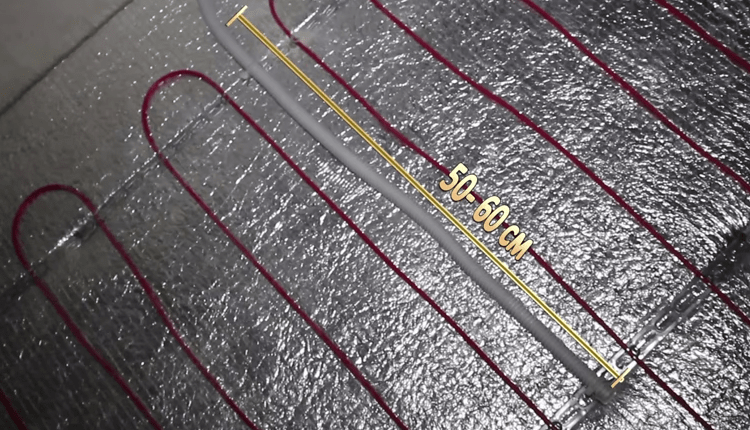

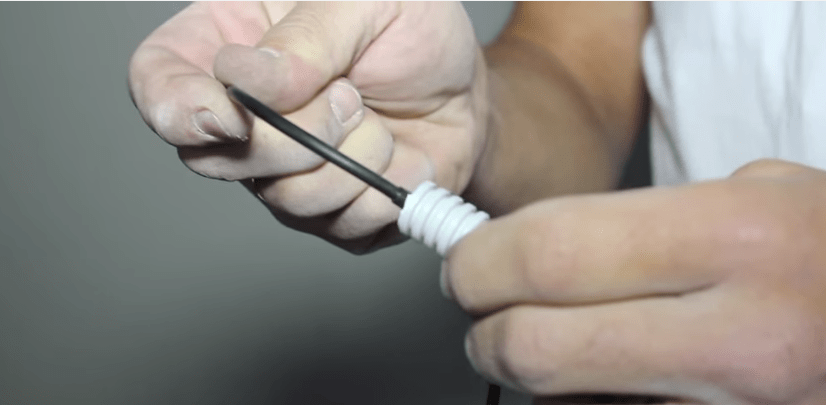

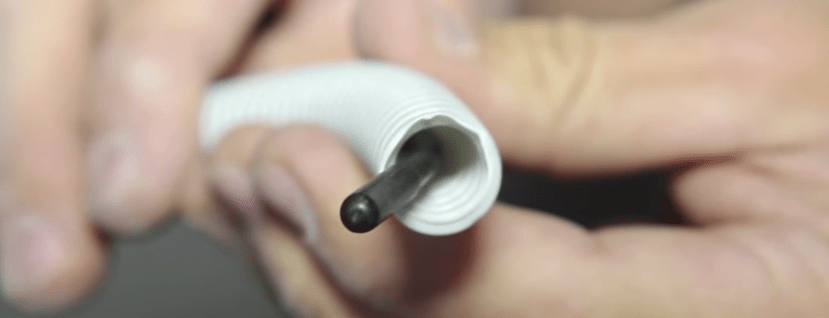

    Термодатчик помещаем в гофру

    Термодатчик помещаем в гофру

    Термодатчик помещаем в гофру

    Термодатчик помещаем в гофру

    Крепим гофру к монтажной ленте

    Крепим гофру к монтажной ленте

  • подключаем пол к терморегулятору. Схема подключения указана на приборе. Две отдельных клеммы на нем – для подключения термодатчика, остальные для подключения пола и общей сети;

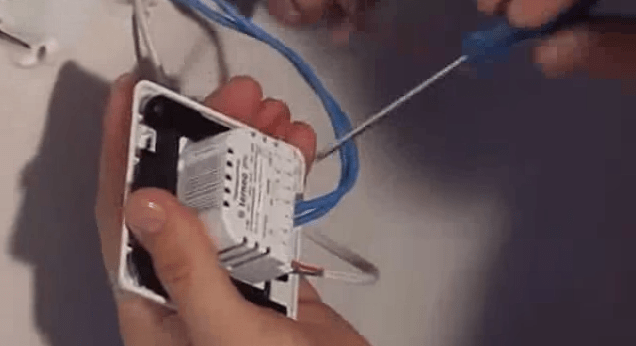

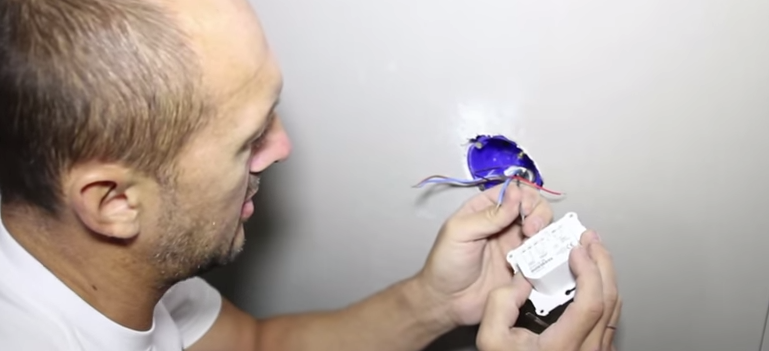

    Подключаем терморегулятор

    Подключаем терморегулятор

  • проверяем работу пола. Лучше это сделать еще до заливки стяжки. Вдруг при монтаже кабель был поврежден или изначально был неисправен;
  • готовим раствор для стяжки;
  • заливаем стяжку. Если напольным покрытием будет плитка, то термомат можно постелить поверх стяжки. Он хорошо расположится и в плиточном клее;

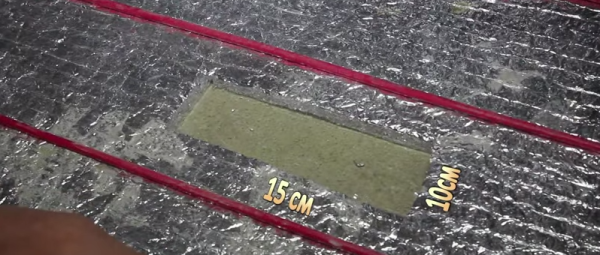

    Перед заливкой вырезаем отверстия в изоляции

    Перед заливкой вырезаем отверстия в изоляции

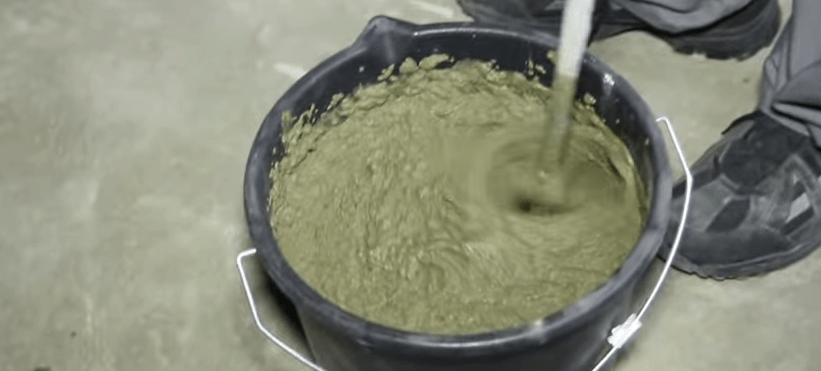

    Замешиваем раствор

    Замешиваем раствор

    Заливаем стяжку

    Заливаем стяжку

  • стяжка схватится за сутки и на ней можно работать. Устанавливаем терморегулятор. Его крепим к стене. Для обеспечения пола электроэнергией лучше сделать дополнительную проводку, независимую от общеквартирной. Дело в том, что теплый пол потребляет много электроэнергии. Есть вероятность, что общая сеть может просто не выдержать дополнительной нагрузки;
  • укладываем напольное покрытие.

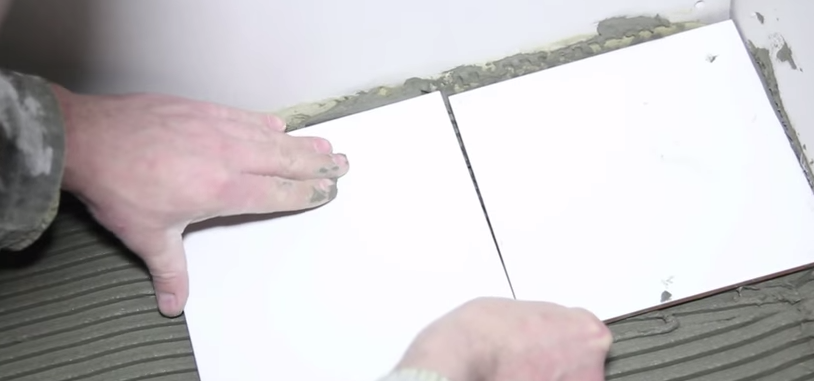

    Укладываем напольное покрытие

    Укладываем напольное покрытие

Надо учитывать, что термомат бывает двух типов. Однокабельный мат и двухкабельный. Схемы подключения и того, и другого даются в инструкции, сопровождающей терморегулятор.

Кстати, термомат можно закладывать и в стену под штукатурку.

Инфракрасный пол

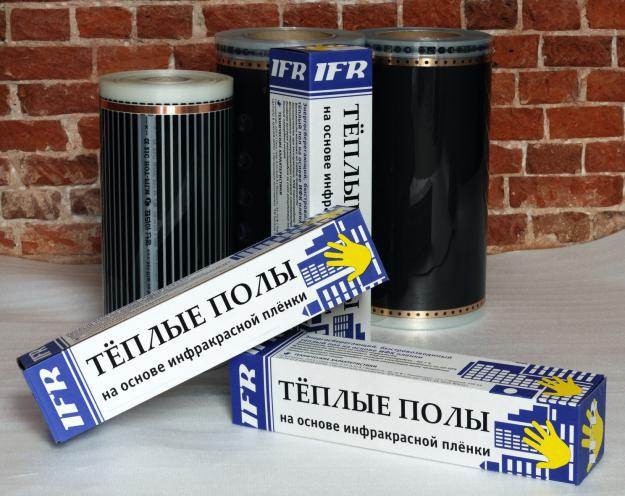

Пленочный теплый пол

Пленочный теплый пол

Комплектация:

  • сам пол. Он представляет собой пленку, в которую встроены нагревательные элементы. Поставляется рулонами;
  • терморегулятор. Об этом приборе мы уже говорили выше;
  • термодатчик;
  • соединительные провода.

Для монтажа понадобятся:

  • ДВП. Если напольным покрытием будет линолеум или ковролин;
  • если плитка, то лист из стекломагнезита;
  • покрытие для отражения тепла.

Монтируя теплые полы любого вида, надо помнить, что большие нагрузки на них не допустимы. То есть ставить тяжелые предметы, шкафы, диваны и тому подобное, на те места, где проложена пленка нельзя. Поэтому, в данном случае инфракрасный теплый пол должен занимать свободное от мебели место.

Схема монтажа

Схема монтажа

Схема укладки полос

Схема укладки полос

Монтаж заключается в следующем:

  • укладываем основание. Если под линолеум, то ДВП. Если под плитку, то – стекломагнезит. Возможно, что сначала придется залить стяжку, чтобы выровнять полы. Перед укладкой основания, кладем гидроизоляцию;
  • на основание настилаем теплоотражающий материал;

    Укладка теплоизолирующего материала

    Укладка теплоизолирующего материала

  • на него укладываем саму термопленку;

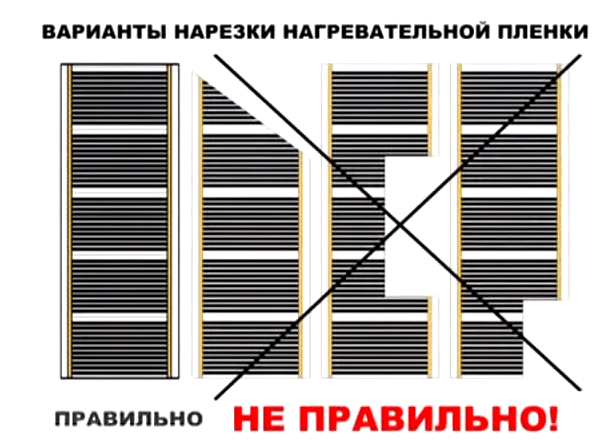

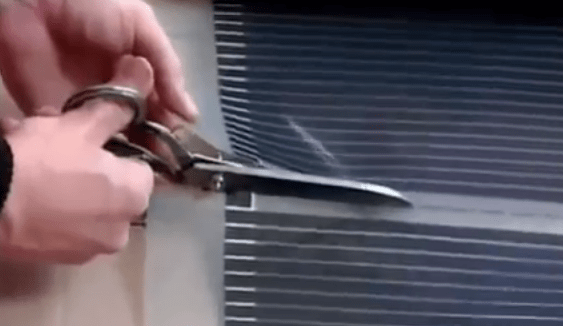

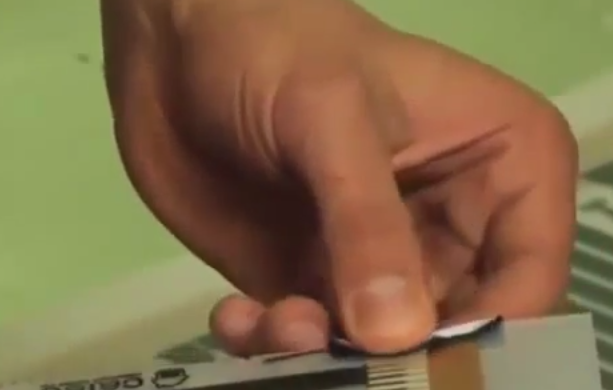

    Резка термопленки

    Резка термопленки

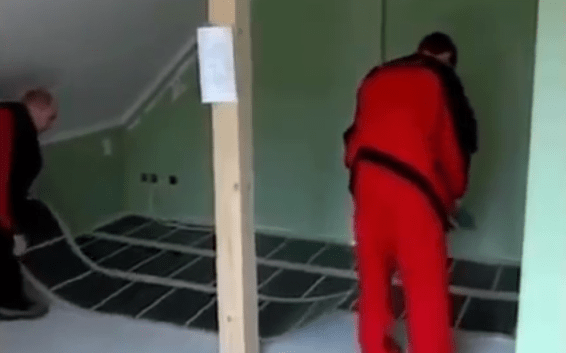

    Укладка пленки

    Укладка пленки

    Укладка термодатчика

    Укладка термодатчика

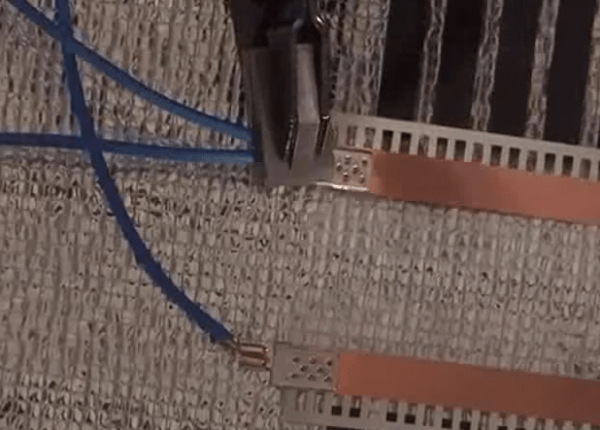

    Подключение контактов

    Подключение контактов

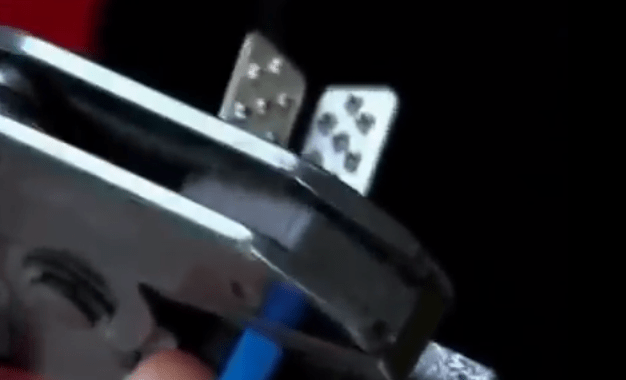

    Обжим контактов

    Обжим контактов

    Изоляция контактов

    Изоляция контактов

  • сверху – техническую пробку. Она будет служить защитой нагревающего элемента;
  • настилаем напольное покрытие.

Остается последний этап – подключение. Терморегулятор можно установить на стене либо до укладки пола, либо после. Зачищенные от изоляции концы пленки и термодатчика подключаем к терморегулятору. Схема подключения всегда приводится в сопроводительных документах терморегулятора.

Монтаж терморегулятора

Монтаж терморегулятора

Надо помнить, что электрические полы потребляют большое количество электроэнергии, поэтому, как мы уже говорили, лучше выделить им дополнительную электропроводку. Но отвод надо делать не от общеквартирной сети. А прямо со щитка управления.

Еще один небольшой совет. Когда вы начнете укладывать электрический пол, то начинайте с мест большей площади. Так вам придется меньше резать пленку. И еще, размещение мебели лучше продумать до монтажа теплого пола, так, чтобы никакие тяжелые предметы на нем не стояли.

Видео - Схема подключения ИК теплого пола
