Теплые водяные полы, схема монтажа и установка

Современная система тёплых водяных полов является очень эффективной конструкцией на основе труб, базовая задача которой состоит в качественном подогреве поверхности напольного покрытия с последующим максимально равномерным перераспределением тёплых воздушных масс по площади всего обогреваемого помещения.

Теплые водяные полы, схема монтажа и установка

Теплые водяные полы, схема монтажа и установка

Основные плюсы и минусы системы

Приверженцы тёплых полов отмечают наличие множества достоинств при использовании водяного обогрева помещений, основными из которых являются:

  • высокая степень экономичности энергоресурсов:
  • стабильные показатели надёжности и безопасности правильно смонтированной системы;
  • хороший потенциал использования в качестве основной отопительной системы;
  • отличная сочетаемость с любыми разновидностями современных напольных материалов, включая керамику, ламинированные и паркетные доски, а также все типы линолеума.
Система «водяной теплый пол» представляет собой многослойный технологический «пирог», устанавливаемый на нижнем основании помещения

Система «водяной теплый пол» представляет собой многослойный технологический «пирог», устанавливаемый на нижнем основании помещения

Кроме того, такая категория тёплых полов характеризуется незаметностью и отсутствием вредных показателей электромагнитного излучения в сочетании с высоким уровнем комфорта. Справедливости ради следует отметить, что монтаж таких полов отличается высокой стоимостью и требует привлечения специалистов определённой квалификации не только для установки системы, но и выполнения ремонтных работ.

Схематическое проектирование тёплых водяных полов

Схематическое проектирование тёплых водяных полов

Компоненты системы

Схема коллектора для теплого водяного пола

Схема коллектора для теплого водяного пола

К коллекторам можно подсоединить от 2-х до 12-ти контуров теплого водяного пола

К коллекторам можно подсоединить от 2-х до 12-ти контуров теплого водяного пола

Правильно спроектированная водяная система «тёплый пол» в стандартных условиях представлена водяным типом контура, оснащённого коллектором и тепловым узловым соединением, который включает теплообменник, гидронасос, расширительный бак и группу безопасности.

Трубы теплого водяного пола, уложенные на подложку

Трубы теплого водяного пола, уложенные на подложку

Смесительный узел для теплого пола

Смесительный узел для теплого пола

Теплоносителями в такой системе являются горячая вода из центральной отопительной системы и элементы водяной отопительной конструкции, а регулирующую функцию выполняет специальный теплообменник. Посредством гидронасоса обеспечивается циркуляция теплоносителя в условиях установленного водяного контура, а расширительный бачок способствует компенсации переизбытка теплоносителя, который может быть спровоцирован высоким уровнем нагрева.

Работа такой системы была бы нестабильна без функционирования специальной группы безопасности, представленной манометром, автоматическим воздухоотводчиком и предохранительным клапаном. Специальная группа монтируется в наивысшей точке и предохраняет закрытый тип системы от образования процессов завоздушивания или слишком высоких показателей внутрисистемного давления.

Комплект водяного теплого пола

Комплект водяного теплого пола

Комплект водяного теплого пола на 15 м2

НаименованиеКол-воСтоимость, руб.
МП труба Valtec. 16(2,0)100 м3 580
Пластификатор. Силар (10л)2х10 л1 611
Лента демпферная. Энергофлекс Супер 10/0,1-252х10 м1 316
Теплоизоляция. ТП - 5/1,2-1618 м22 648
Трехходовой смесительный клапан. MIX 03 ¾”11 400
Циркуляционный насос. UPC 25-4012 715
Ниппель-переходник. VT 580 1”х3/4”156,6
Ниппель-переходник. VT 580 1”х1/2”156,6
Кран шаровой. VT 218 ½”193,4
Соединитель прямой с переходом на внутреннюю резьбу. VTm 302 16х ½”2135,4
Кран шаровой. VT 219 ½”193,4
Тройник VT 130 ½”163
Бочонок VT 652 ½”х60163
Переходник Н-ВVT 581 ¾”х ½”30,1
Итого13 861.5
Комплект водяного теплого пола до 60 м2

Комплект водяного теплого пола до 60 м2

Комплект водяного теплого пола до 60 м2

Комплект водяного теплого пола до 60 м2

Расчёт и выбор материалов

Каждое помещение требует выполнения отдельных расчётов, позволяющих определить количество расходных материалов на основе учёта протяжённости труб, а также шага при их установке. Целесообразно с этой целью применить специальные компьютерные программы или использовать готовую проектную документацией, разработанную специалистами.

Самостоятельные расчёты мощности относятся к категории сложных, что обусловлено необходимостью учитывать массу параметров и нюансов. Даже мелкие недочёты могут спровоцировать недостаточную или неравномерную циркуляцию воды по контуру, а в некоторых случаях возможно образование локальных участков утечки тепла.

Проведение расчётов строится на использовании нескольких параметров:

  • площадь помещения;
  • характеристики материала, использованного для возведения стен и перекрытий;
  • наличие и категория теплоизоляции помещения;
  • вид теплоизолирующего слоя под самой системой;
  • материалы напольного покрытия;
  • характеристики и параметры труб в системе;
  • температурные показатели воды на входе в систему.

Наиболее ответственным этапом перед приобретением материала является грамотный выбор теплоносителей, представленных в такой системе трубами. Популярностью пользуются следующие виды:

  • сшитый тип полиэтиленовых труб. Получаются под высоким давлением и характеризуются высоким уровнем прочности. Оптимально устойчивы к любым видам механических повреждений, температурных перепадов и нестабильности давления;
    Полиэтиленовая труба производства Rehau

    Полиэтиленовая труба производства Rehau

    Гибкая полибутиленовая (PB) труба Viega

    Гибкая полибутиленовая (PB) труба Viega

  • трубы металлопластиковые. Прекрасно сочетают основные положительные качества стали и полимеров. Не подвержены образованию ржавчины и устойчивы к неблагоприятным внешним воздействиям;

    Металлопластиковая труба TIG FIRAT

    Металлопластиковая труба TIG FIRAT

  • медные трубы с пластиковой оболочкой. Характеризуются максимальной долговечностью, что обусловлено использованием в процессе производства высокопрочных металлов.
    Медная труба для теплого пола — наилучший вариант, отвечающий всем условиям обустройства напольного отопления

    Медная труба для теплого пола — наилучший вариант, отвечающий всем условиям обустройства напольного отопления

    Трубы медные мягкие

    Трубы медные мягкие

Варианты схем укладки

Варианты схем укладки

Варианты схем укладки

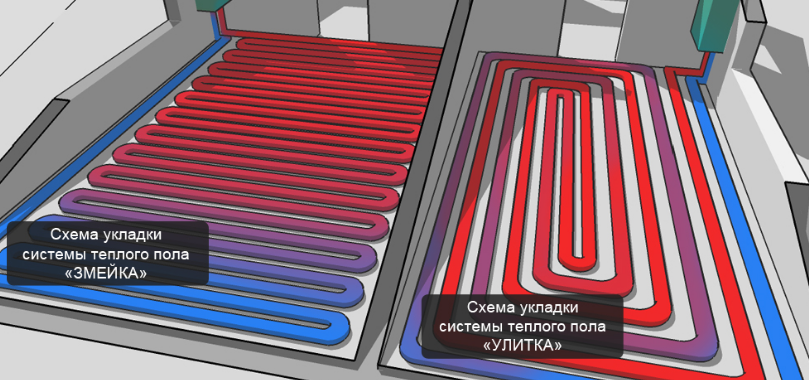

Схемы укладки труб

Схемы укладки труб

Современные системы водяных тёплых полов могут быть выполнены посредством нескольких наиболее распространённых вариантов укладки:

  • монтаж змейкой. Вариант прокладки труб вдоль одной из стен с закруглением в конечной точке и сменой направления, в результате чего охватывается вся площадь помещения. Основная сложность заключается в специфике оформления поворотных зон;
  • монтаж двойной змейкой. Вариант, выполняемый по аналогии с предыдущим способом, но в процессе укладки используется пара параллельных труб с шагом в три сантиметра;
  • монтаж улиткой или спиралью. Вариант монтажа, при укладке которым получается своеобразная спираль с конечной точкой, замыкающей всю систему;
  • комбинированный монтаж. Вариант предполагает выполнение нескольких способов укладки на площади одного помещения с доминированием наиболее удобного и эффективного.
Пример укладки труб теплого пола

Пример укладки труб теплого пола

Основные правила распределения труб по системе водяных тёплых полов:

  • монтаж системы начинается от внешней, холодной стены;
  • поэтапное снижение нагрева напольной поверхности достигается использованием укладки трубы по технологии «змейка»;
  • равномерный обогрев может быть получен спиральной укладкой по направлению от периферии помещения к центральной части, выдерживая двойной шаг от витка к витку с последующей прокладкой в обратном направлении;
  • стандартный шаг не может быть менее десяти и более тридцати сантиметров, но чем больше теплопотери, тем меньше должен быть шаг;
  • особое внимание необходимо уделить расчётам гидравлического сопротивления, показатель которого возрастает прямо пропорционально длине труб и количеству поворотов;
  • запрещено стыковать трубы муфтами при необходимости монтажа в стяжку.

Выбор и установка коллектора

Коллектор для теплого пола

Коллектор для теплого пола

Коллектор подбирается в соответствии с количеством контуров. Он должен обладать оптимальным количеством выводов и позволять подключить абсолютно все выполняемые контуры.

Наиболее простой тип коллектора имеет запорные клапаны, но лишён возможности выполнять настройку системы, что позволяет отнести его к категории бюджетных вариантов оборудования.

Коллектор теплого пола вариант №1

Коллектор теплого пола, вариант №1

В коллекторах среднего ценового сегмента предусмотрена установка регулирующих клапанов, позволяющих при необходимости выполнить корректировку расхода воды в любой обогревательной петле.

Коллектор теплого пола, вариант №2

Коллектор теплого пола, вариант №2

Коллектор теплого пола, вариант №3

Коллектор теплого пола, вариант №3

Максимально эффективными являются автоматизированные коллекторы, оснащённые сервоприводом на каждый клапан и специальными смесителями предварительного типа. Такие системы позволяют регулировать температурный режим на подаваемую воду и выполнять смешивание разнотемпературной жидкости.

Обязательные элементы качественных коллекторов представлены воздухоотводным клапаном и сливным типом отвода. Для установки используется коллекторный ящик с стандартным показателем толщины порядка двенадцати сантиметров. Правильные размеры соответствуют габаритам коллекторной группы и необходимым дополнительным элементам, в роли которых могут выступать датчики на давление, воздуховоды и сливы.

Монтаж коллектора. Подключение трубопроводов

Монтаж коллектора. Подключение трубопроводов

Грамотно расположенный ящик обладает рядом характеристик:

  • имеет под собой свободное пространство, используемое для загибов труб;
  • характерна одинаковая протяжённость трубы из каждого помещения и размеры контура.

Допускается выполнить монтирование ящика в стену не несущего типа. Следует учитывать, что коллекторный ящик должен быть установлен выше поверхности системы «тёплый пол». Сборка и заполнение ящика стандартно и выполняется в соответствии с прилагаемой инструкцией.

Установка коллектора водяного теплого пола

Установка коллектора водяного теплого пола

Последовательность и особенности монтажа

Стяжка для теплого пола. Схема

Стяжка для теплого пола. Схема

Самым популярным и востребованным вариантом укладки тёплых водяных полов является использование бетонной стяжки, которая выполняется после тщательной подготовки обустраиваемой поверхности и разметки для расположения коллектора и труб. Все работы производятся поэтапно, с соблюдением следующей очерёдности основных действий:

  • прокладка теплоизоляции на основе пенопласта или пенополистирола;

    Утеплитель, уложенный на гидроизоляция

    Утеплитель, уложенный на гидроизоляция

  • укладка демпферной ленты для предотвращения чрезмерного растяжения бетонного основания в процессе нагревания;

    На фото видна демпферная лента и процесс укладки плит утеплителя

    На фото видна демпферная лента и процесс укладки плит утеплителя

  • прокладка поверх теплоизоляционного слоя арматурной сетки для повышения прочностных характеристик конструкции и дополнительного крепежа системы труб;
  • непосредственное прокладывание трубной системы в сочетании с постепенным объединением труб между собой посредством специальных хомутов и фиксации к арматурной сетке;
    Трубы прикреплены к армирующей сетке

    Трубы прикреплены к армирующей сетке

    Фото - крепление труб к сетке

    Фото - крепление труб к сетке

  • подсоединение трубной системы к коллектору.

Следует внимательно следить за качественным, но не слишком тугим креплением, чтобы не спровоцировать деформационные изменения при эксплуатации. Наличие нескольких контуров требует поочерёдного подсоединения. Выводной конец труб закрепляется на возвратном коллекторе. Финишный этап монтажа заключается в заливке всей системы бетонным раствором и тщательном просушивании стяжки. Далее выполняются работы по фактурной стяжке и финишная отделка любым напольным материалом.

Процесс бетонирования

Процесс бетонирования

Советы и рекомендации

При выполнении монтажных работ участки помещения около внешних стен оформляются посредством использования более мелкого шага, что позволяет стабилизировать прогрев.

Укладка трубной системы по типу «змейка» предполагает выполнение наиболее мелкого шага, а при спиральном монтаже шаг может составлять от двух до пятнадцати сантиметров.

Виды систем водяного теплого пола

Виды систем водяного теплого пола

Для повышения качества бетонного состава и облегчения заливки целесообразно добавлять в рабочий раствор стандартное количество полипропиленового фиброволокна, что увеличит прочность стяжки в процессе усадки.

Не следует пренебрегать использованием демпферной ленты, позволяющей качественно компенсировать расширения бетонной стяжки.

Соблюдение технологии позволяет получить качественную и долговечную систему тёплых полов, которая улучшит микроклимат помещения и создаст комфортные для проживания условия.

Стяжка для водяного теплого пола

Стяжка для водяного теплого пола
