Тёплые полы водяные: монтажные схемы, способы укладки, правила монтажа

Устанавливать теплые полы рекомендуется в загородных домах, квартиры имеют проблемы с присоединением к общедомовой системе обогрева. Это правило касается не только домов старых типовых проектов, многие новостройки, особенно в элитном исполнении, имеют такую систему отопления. Перед тем как перейти к рассмотрению существующих монтажных схем, следует кратко остановиться на их преимуществах и недостатках, эти знания помогут осознанно определиться с целесообразностью установки теплых водяных полов.

Водяной теплый пол своими руками

Водяной теплый пол своими руками

  1. Преимущества. Равномерный прогрев помещений, увеличение жилой площади за счет отсутствия отопительных радиаторов, улучшение интерьера помещения. Кроме того, обогрев помещения теплыми полами по экономичности считается самым выгодным в настоящее время, разовые вложения могут окупиться уже на второй–третий год после ввода в эксплуатацию.
  2. Недостатки. Довольно сложные, с инженерной точки зрения конструкции, требуют дорогого дополнительного оборудования. Очень серьезный недостаток – большие проблемы в случае необходимости выполнения ремонтных работ.

Если вы приняли положительное решение и желание монтировать теплые водяные полы не пропало, то можно переходить к рассмотрению возможных монтажных схем.

3D-схема обустройства водяного теплого пола в частном доме

3D-схема обустройства водяного теплого пола в частном доме

Подготовительный этап

Перед тем как рассчитать водяной тёплый пол, определитесь с желаемой для данного помещения температурой

Перед тем как рассчитать водяной тёплый пол, определитесь с желаемой для данного помещения температурой

Он одинаков для всех схем теплых полов. Начинать нужно с расчета мощности системы, при этом принимается во внимание площадь помещения, оптимальная температура, фактические тепловые потери. Мощность теплых полов следует увеличивать для помещений, расположенных на первом и последнем этажах, если фасадные стены не имеют утепления согласно требованиям существующих норм, если финишное покрытие сделано из натуральных каменных или керамических плит.

Необходимые условия для качественной работы водяных полов

Необходимые условия для качественной работы водяных полов

Старые половые покрытия следует демонтировать и при необходимости выровнять основание. Перепад высот по всей площади помещения не может превышать пять миллиметров, в противном случае значительно возрастает нагрузка на насос. Кроме того, велики риски образования воздушных пробок и сложности по их удалению.

Общие требования к монтажным схемам

Помещение следует разбить на участки в зависимости от конфигурации. Нарисовать на бумаге предварительный эскиз схемы отопления. При этом нужно выполнить два условия: количество отопительных труб на каждом участке должно быть примерно одинаковым, резких поворотов по возможности не допускать. Максимальная площадь одного участка не может превышать ≈20 м2, длина труб на нем не более 100 м. Конкретные значения зависят от мощности насоса и технических характеристик отопительных труб.

Схема подключения к котлу водяного теплого пола

Схема подключения к котлу водяного теплого пола

Монтажные схемы можно составлять из пластиковых (самый дешевый и довольно долговечный вариант), гофрированных нержавеющих (по всем параметрам занимают средние позиции) и медных (самый дорогой и самый надежный вариант) труб.

Трубы для теплого пола

Трубы для теплого пола

Гофрированные трубы из нержавейки

Гофрированные трубы из нержавейки

Далее нужно нарисовать на бумаге схему расположения труб, при этом принимаются во внимание вышеописанные условия. Расстояние между трубами 15–30 см в зависимости от необходимой температуры внутри помещения. При этом следует иметь в виду, что половые покрытия не могут нагреваться более + 30°С.

Важно. Во время рисования схемы следует знать, что трубы имеют различный радиус изгиба, зависящий от их диаметра и материала изготовления. Для полового отопление радиус изгиба должен превышать десять значений диаметра.

При составлении схемы обязательно надо выполнять еще одно условие. В помещении каждый контур должен иметь одинаковую длину труб и приблизительно одинаковое количество изгибов. Схемы предусматривают укладку трубы спиральным методом, зигзагом и змейкой, допускается использование в одном помещении нескольких способов, все зависит от особенностей конфигурации пола. Вблизи окон рекомендуется увеличивать плотность укладки отопительных труб, в противном случае под ними пол будет значительно холоднее.

Схема подключения теплого пола

Схема подключения теплого пола

Расход трубы в зависимости от шага

Расход трубы в зависимости от шага

Длина каждого контура увеличивается примерно на два метра, они потребуются для подводки к стояку. Если с пластиковыми трубами можно немного ошибаться, то медные стоят слишком дорого, чтобы резать их на куски, непродуктивные отходы увеличивают стоимость отопительной системы. Не исключено, что придется рисовать несколько эскизов, менять вид и размеры контура. Если знаний совсем мало, а с геометрией в школе были проблемы, то профессиональные специалисты рекомендуют взять кусок веревки или тонкой проволоки и выкладывать схемы контуров на основании, менять их расположение, пробовать делать схему змеевиком или спиралью.

Варианты укладки труб

Варианты укладки труб

Способы раскладки труб водяного теплого пола

Способы раскладки труб водяного теплого пола

Найдя оптимальное решение, схему расположения контура можно отметить на основании фломастером. Дальнейшая разработка монтажа зависит от типа основания.

Монтажная схема по бетонному основанию

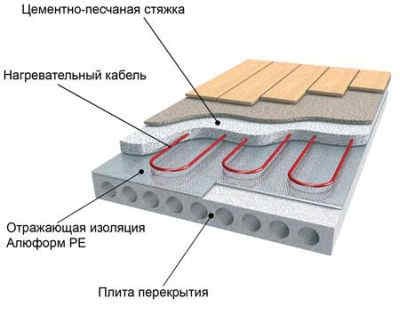

Схема водяного теплого пола по бетонному основанию

Схема водяного теплого пола по бетонному основанию

Устройство водяного тёплого пола с бетонной стяжкой

Устройство водяного тёплого пола с бетонной стяжкой

Установка водяного отопления по бетонному основанию содержит несколько «слоев пирога».

Слой теплоизоляции

Укладывается на очищенное основание, если оно имеет большие неровности, то предварительно следует сделать стяжку. Желательно использовать пенобетон, он сокращается непродуктивные тепловые потери. Толщина теплоизоляции должна быть более трех сантиметров, плотность теплоизоляции не менее 35 кг/м3.

Слой теплоизоляции

Слой теплоизоляции

Рекомендуется закладывать в схему пенопласт или прессованную минеральную вату повышенной физической прочности. В реализации есть специальные маты для систем водяного обогрева пола, они имеют установленные фиксаторы, которые намного облегчают процесс укладки труб. Если помещение большое, то толщина изоляции увеличивается.

Укладка труб

Крепление труб теплого пола

Крепление труб теплого пола

В среднем на квадратный метр помещения понадобится приблизительно пять погонных метров при шаге 20 см. Эти показатели могут изменяться с учетом расчетной мощности отопительной системы.

Укладка труб

Укладка труб

Практический совет. Желательно на схеме предусмотреть укладку двумя потоками. При этом подключение выполнять таким образом, чтобы наиболее горячие трубы первого контура чередовались с остывшими трубами второго. За счет такой схемы обеспечивается равномерный нагрев всего пола.

После соединения всех участков нужно в обязательном порядке провести гидроиспытания герметичности соединения. Для этого один конец трубы заглушить, а ко второму присоединить водяной насос. Давление воды во время испытаний должно в два раза превышать рабочее. Такие испытания позволят своевременно обнаружить и устранить места протечек.

Демпферная лента для теплого пола

Демпферная лента для теплого пола

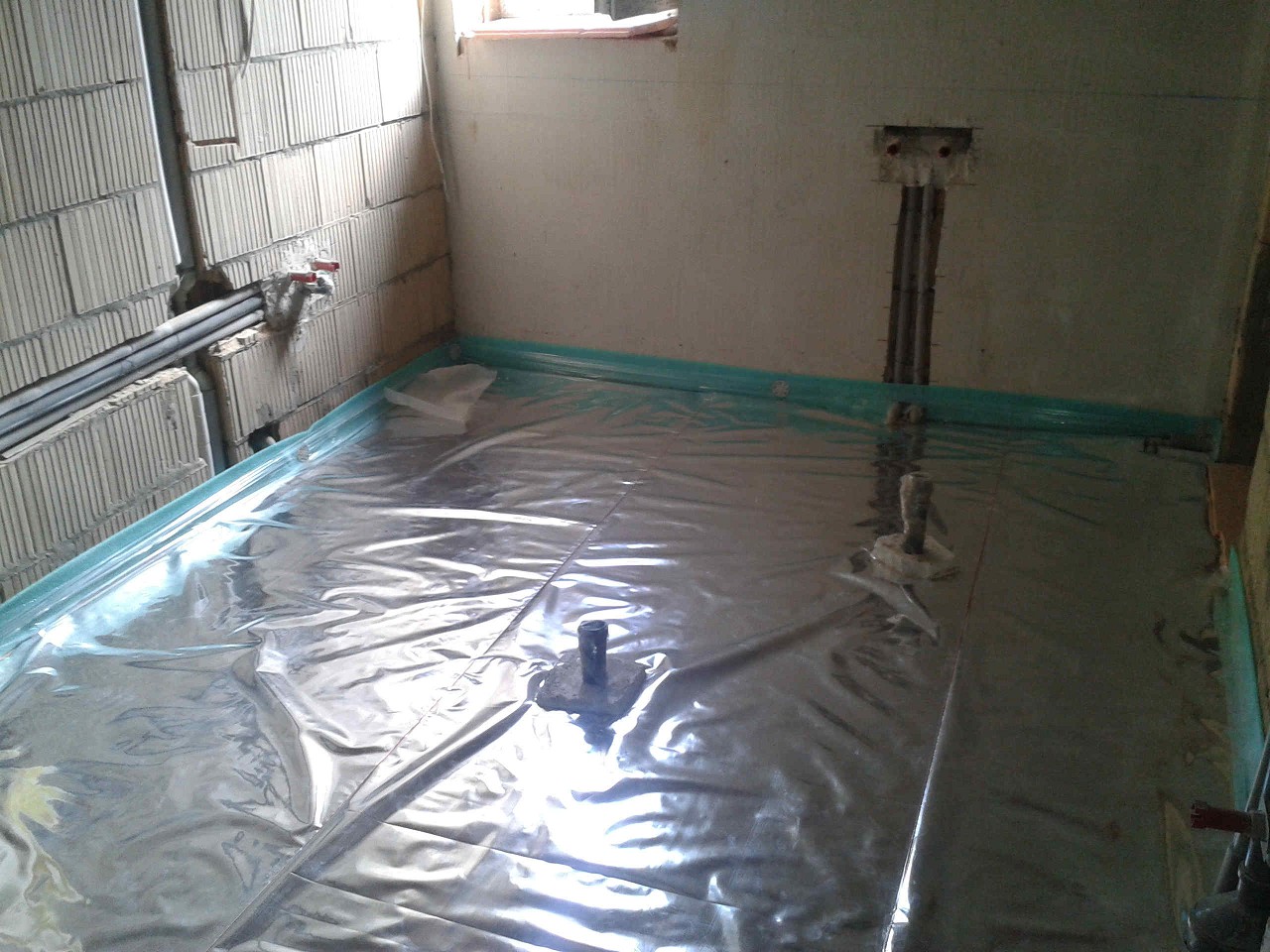

Демпферная лента и изоляционная пленка

Демпферная лента и изоляционная пленка

По контуру помещения предусматривается демпферная лента, которая компенсирует тепловые расширения верхней цементной стяжки. Между контуром труб и стяжкой на схеме предусматривается слой гидроизоляции. В этих целях можно использовать дешевую полиэтиленовую пленку толщиной не менее 30 мкм.

Поверх гидроизоляции укладывается металлическая или пластиковая сетка для армирования.

Изоляционная пленка и сетка

Изоляционная пленка и сетка

Толщина стяжки 3–10 см выше поверхности труб. Стяжка делается обычным способом, можно использовать мокрый или полусухой материал. После остывания устанавливается финишное половое покрытие.

Стяжка над водяным тёплым полом

Стяжка над водяным тёплым полом

На схеме рисуются все слои теплого пола с указанием материалов изготовления и линейных параметров.

Полистирольная схема

Полистирольная система теплого водяного пола

Полистирольная система теплого водяного пола

Более современный метод, бетонную стяжку делать нет надобности. Такая схема значительно ускоряет монтажные работы, позволяет использовать систему не только во время нового строительства, но и в период выполнения капитального ремонта здания. За счет минимальной толщины всех слоев удается уменьшить потери помещения по высоте, минимизировать нагрузку на перекрытие.

Полистирольная система

Полистирольная система

Схема предусматривает встраивание в полистирольные плиты алюминиевых пластин, в которых фиксируются трубы. Толщина плит позволяет прятать в них трубы диаметром до 20 мм.

Фрагменты монтажа полистирольной системы

Фрагменты монтажа полистирольной системы

Системы сверху накрывается гипсоволокнистыми плитами. Не рекомендуется пользоваться фанерой или ОСП, они имеют недостаточную теплопроводность, что понизит эффективность отопительной системы. Гипс отлично проводит тепло, а добавление синтетических волокон делает его достаточно прочными. Поверх этих плит можно класть финишное половое покрытие.

Полистирольная система может иметь основание толщиной от 15мм до 70мм

Полистирольная система может иметь основание толщиной от 15мм до 70мм

Модульная схема по деревянному основанию

Предусматривает использование готовых плит ОСП с пропиленными канавками под трубы и металлическими пластинами. Толщина плит не менее 22 мм, на схеме укладка теплоизоляции предусматривается в перекрытии. Разнообразие модулей по конфигурации позволяет класть их в нужной последовательности согласно разработанной схеме. В зависимости от шага пластиковой трубы предусматривается использование полос размером 130–280 мм. Они имеют удобные защелки для фиксации труб. Размеры 150 мм, 200 мм и 300 мм. После сборки труб и их проверки на герметичность контур накрывается гипсоволокнистыми плитами.

Теплый пол на деревянном основании

Теплый пол на деревянном основании

Фото укладки труб теплого пола

Фото укладки труб теплого пола

Реечная схема укладки по деревянному основанию

Схема рисуется с учетом использования деревянных или ОСП реек толщиной не менее 28 мм. Рейки должны укладываться на половые лаги, расстояние между ними немного больше диаметра труб. В качестве фиксаторов применены металлические профильные пластины, сверху есть защелки. Система накрывается гипсоволокнистыми плитами.

Теплые полы по деревянной основе

Теплые полы по деревянной основе

Какие ошибки допускаются во время составления схемы

Для тех, кто имеет большой опыт производства работ, эти ошибки кажутся смешными, но новички нередко на них не обращают внимания. В дальнейшем возникают большие проблемы, приходится некоторые архитектурные конструкции переделывать.

  1. Не учитывается высота оконных и дверных проемов, места расположения батарей отопления под окном. Проемы имеют стандартные размеры, а теплый пол всегда поднимет финишное покрытие. Как результат – высота проемов уменьшится, их придется переделывать. Уменьшение высоты может превышать 10–15 сантиметров в зависимости от используемой схемы отопления. Увеличить высоту проемов довольно сложно, над ними установленная балка, ее демонтаж/монтаж требует практических знаний выполнения строительных работ. Поднятие чистового пола нужно учитывать на стадии проектирования дома, а для этого схема укладки уже должна быть готова.
  2. Рекомендуется все существующие домовые инженерные коммуникации прятать в «пироге» теплого пола. Таким способом удастся ускорить работы и улучшить внешний вид помещения. Нет надобности тянуть отопительные и водопроводные трубы по стенам, штробить их, сверлить отверстия и т. д.

    Прокладывайте коммуникации вместе с трубами

    Прокладывайте коммуникации вместе с трубами

  3. Нельзя делать большую заливку теплого пола без разделения на части. Нагрев стяжки существенный, тепловые расширения имеют высокие значения. При таких условиях эксплуатации стяжка обязательно даст трещины, в худшем случае возможно вспучивание. Трещин может быть так много, что они окажут негативное влияние на прочность конструкции. Для того чтобы избежать подобного явления, на схеме следует предусмотреть деление большой по площади стяжки на несколько участков при помощи демпферной ленты. Оптимальный размер одного участка в пределах 15–20 м2.
  4. Неопытные строители на следующий день поле укладки стяжки включают отопление в надежде, что таким способом ускоряют процесс застывания. Это большая ошибка, в таких условиях цементная смесь не застывает, а высыхает. В результате химические реакции прекращаются, цемент никогда не наберет прочности. Профессионалы, наоборот, в слишком теплых помещениях один–два раза в сутки обильно поливают стяжку водой, только так можно иметь ожидаемую прочность пола.
  5. Обязательно обозначьте на схеме или уже на стяжке место прокладки труб под дверным порогом. Во время установки коробки вы будете знать, в каком месте сверлить под дюбели, чтобы не повредить трубы.
  6. Постарайтесь не использовать способ укладки труб змейкой, самый оптимальный вариант - класть их улиткой. Это несколько труднее, требует терпения и внимания, но усилия вполне оправдаются результатом, пол по всей площади будет иметь одинаковую температуру.

    Схема монтажа водяного теплого пола

    Схема монтажа водяного теплого пола

  7. На схеме нужно нарисовать раскладку труб во всех помещениях сразу, а не по отдельности. Если этого не сделать, то возникнут случаи, когда их будет невозможно правильно уложить, выход из одной комнаты будет мешать входу в другую. Придется трубы резать на куски и соединять, а каждое лишнее соединение – дополнительный риск появления протечек.

    Общая схема тёплого водяного пола

    Общая схема тёплого водяного пола

Если все продумано, просчитано и правильно нарисовано на схеме, то есть уверенность в эффектности теплого водяного пола.
