Водяной теплый пол сделанный своими руками под плитку или ламинат,  является отличной альтернативой традиционному конвекторному утеплению. В этом случае потоки тепла идут снизу вверх, создавая комфортную среду именно в пространстве возле пола. Материал финишного покрытия при монтаже водяного теплого пола с жидким теплоносителем в принципе не имеет особенного значения, но особенно популярная такая конструкция в помещениях с кафельным покрытием – ванных и туалетных комнатах. Рассмотрим подробно алгоритм таких работ.

Некоторые нюансы

При монтаже теплого пола с жидким теплоносителем под кафель стоит обратить особое внимание и на характеристику финишного напольного покрытия. Помните, что гладкая кафельная плитка имеет меньший показатель отдачи тепла. Плитка с шероховатой поверхностью будет быстрее терять тепло, переданное ей системой нагрева.

Кроме того, особенно внимательно отнеситесь к качеству приклеивания плитки, под ней не должно быть пустоты, так как температурные деформации пола могут привести к ее повреждению.

Подключение коллектора для пола

Начальным этапом конструирования теплого пола с жидким теплоносителем является монтаж коллекторного шкафа, то есть специального устройства, в котором будет распределяться горячая вода для обогрева пола.

Коллекторы для водяных полов имеют несколько модификаций, отличающихся, например, числом входов и выходов. Для того, чтобы понять, какой тип вам нужен, вам необходимо провести расчет водяного теплого пола.

В ходе него вы определите, какое количество труб, какого диаметра нужны вам для организации теплого пола.

[note]Специалисты рекомендуют, подключать к одному входу коллектора не более 60 метров трубы с теплоносителем. Таким образом вы можете создать в одном помещении несколько контуров труб теплого водяного пола, каждый из которых будет подсоединен к коллектору.[/note]

Средний размер такого устройства (коллектора) – около 60 сантиметров в длину, 40 в высоту и 12 в глубину.

Подключение коллектора к теплому полу

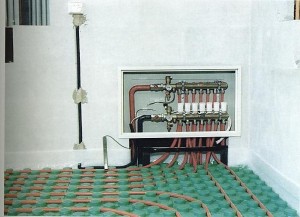

Подключение коллектора к теплому полу

Приобретите коллекторное устройство и короб для него в магазине строительных материалов.

Выдолбите в стене нишу под коллектор, либо рассчитайте место его установки. В целях экономии труб коллектор может устанавливаться непосредственно над полом.

На каждую из труб необходимо установить запорный вентиль.

Основные типы теплых водяных полов

Вне зависимости от того, каким финишным покрытием вы планируете воспользоваться – теплый пол с жидким теплоносителем имеет три основных типа устройства:

  1. -бетонный – трубы теплоносителя прокладываются в массе цементно-песчаной стяжки.
  2. -настильный – теплый пол укладывается в специально сформированный теплоизолятор из полимеров или алюминия, а затем на эту конструкцию укладывается финишное покрытие,
  3. -деревянный - традиционный пол из дерева на лагах, в промежутках между которыми проложены трубы теплоносителя.

Монтаж теплого пола с жидким теплоносителем со стяжкой

Подготовка основания

После установки коллекторного шкафа и расчета потребного количества труб вам необходимо подготовить основание – пол. Он должен быть зачищен от мусора и выровнен. Не стоит добиваться идеальной горизонтальной поверхности, достаточно сгладить выбоины и чрезмерные перепады.

Укладка демпферной ленты

Укладка демпферной ленты

При формировании выравнивающейся стяжки в помещении с теплым полом не забудьте проложить между ней и стенами специальную демпфирующую ленту, предотвращающую повреждение пола при температурной деформации.

Если вы собираетесь конструировать систему в большом помещении с несколькими контурами теплоносителя – проложите демпфирующую ленту и на границах контуров.

Следующим шагом является установка гидроизоляции. Она может быть выполнена как из плотной полимерной пленки, так и специальным раствором.

Гидроизоляция пола

Гидроизоляция пола

Теплоизоляция пола – основа качественной работы

Для того, чтобы ваш теплый пол с жидким теплоносителем не нагревал ни соседей, ни улицу – вам необходимо обеспечить качественное утепление помещения. Только при качественно утепленном поле тепло от водяного пола пойдет вверх в зону жизнедеятельности.

Утепление пола пенопластом

Утепление пола пенопластом

Материалом для теплоизоляции обычно являются вспененные полимеры, такие как пеноплекс или пенопласт.

Армирование пола

Для того, чтобы вся конструкция теплого водяного пола обладала хорошей надежностью – на слой теплоизоляции необходимо положить арматурную, удерживающую сетку.

Укладка арматурной сетки на пол

Укладка арматурной сетки на пол

На этой иллюстрации вы видите арматурную сетку, которая уложена непосредственно на слой гидроизоляции.

Укладка труб на водяной теплый пол со стяжкой

Способы укладки водяного теплого пола

Способы укладки водяного теплого пола

Укладка труб теплого водяного пола может происходить двумя основными способами: «змейкой» и «улиткой». Каждый способ имеет свои достоинства, но в холодном климате рекомендуется укладывать трубы теплоносителя «улиткой», так как таким образом поддерживается более равномерное распределение тепла по всей поверхности пола.

Укладка труб для водяного теплого пола

Укладка труб для водяного теплого пола

Рисунок укладки труб можно и комбинировать, особенно это актуально в помещениях со сложной конфигурацией.

Видео - укладка труб водяного теплого пола

Алгоритм укладки водяного теплого пола своими руками

  1. Трубы теплоносителя крепятся к арматурной сетке хомутами. Обратите особое внимание, что трубы нельзя фиксировать хомутами к арматурной сетке чрезмерно жестко. Все дело во все той же тепловой деформации. Дистанция между хомутами должна составлять около одного метра, что обеспечит достаточную гибкость конструкции.Кроме того, трубы не должны находиться чрезмерно близко друг к другу. Минимальная дистанция, на которой должны находится трубы составляет не менее 10 сантиметров. На аналогичном расстоянии трубы должны находиться и от стен.
  2. Оденьте на выходы труб, подходящие к коллектору гофрированную трубу. Также поместите в гофр участки труб, проходящие через демпфирующую ленту на границах контуров обогрева.
  3. После этого подсоедините водяные контуры с теплоносителем к коллектору (напомним, что таких контуров может быть несколько).
  4. Проведите проверку работоспособности и герметичности вашей системы водяного обогрева. Для этого необходимо подать в систему воду с давлением, в полтора раза превышающем нормальное.
  5. Оставьте систему под нагрузкой на некоторое время. При отсутствии протечек приступайте к формированию стяжки.

    Укладка цементной стяжки поверх труб теплого пола

    Укладка цементной стяжки поверх труб теплого пола

  6. При заливке стяжки в помещении с теплым водяным полом необходимо пользоваться специальными смесями. Рекомендуемая высота стяжки составит около 5-7 см. Не забудьте, что во время заливки пола система его отопления должна находиться под рабочим давлением.
Водяной теплый пол схема

Водяной теплый пол схема

Водяной теплый пол на полистирольной основе

Еще одним вариантом конструкции водяного теплого пола с жидким теплоносителем является монтаж труб в специальные  плиты с пазами, изготовленные из вспененного полимера. Кстати, мы уже писали в этой статье про какие необходимы комплектующие для водяного теплого пола.

Для компенсации температурных расширений в таких плитах заложены деформирующиеся пластины. Ее рекомендуется использовать в легких строениях с ограничением нагрузки на перекрытия.

Нагреваемый пол на полистирольной основе

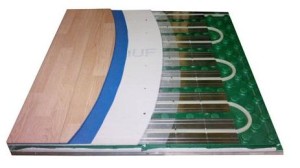

Нагреваемый пол на полистирольной основе

Как и в случае с теплым полом со стяжкой на основное перекрытие первым этапом укладывается тепловая изоляция.

После этого на теплоизоляцию укладываются плиты. Укладка происходит начиная с угла помещения. Плиты из полистирола имеют специальные пазы, в которые и укладываются трубы теплоносителя.

Полистирольные плиты для водяного пола

Полистирольные плиты для водяного пола

После прокладки трубопроводной системы подключите нагревательные контуры к коллектору и проведите испытание системы, а затем можете приступить к укладке чернового пола, например плит ДСП или ГВЛ, а затем и напольного финишного покрытия, например кафельной плитки.

Таким образом выглядит принципиальная схема теплого  водяного пола на полистирольных плитах

1. Финишное напольное покрытие,
2. Слой тепловой изоляции
3. Трубопровод из теплоносителя
4. Компенсационные пластины из алюминия
5. Плиты из полистирола с пазами под трубы
6. Перекрытие

Пол на полистирольных плитах

Пол на полистирольных плитах

Деревянный теплый пол с жидким теплоносителем

В том случае, если у вас имеются перекрытия из дерева целесообразно применить другую конструкцию теплого пола.

Существует два основных типа теплого деревянного пола: реечный и модульный.

При укладке модульного пола используются готовые элементы, изготавливаемые из древесно-стружечной плиты, в которых заводским способом уже сделаны пазы для установки труб теплоносителя.

Установка реечного пола с подогревом происходит следующим образом:

  1. Сначала на перекрытие укладываются полосы ДСП шириной от 15 до 40 сантиметров. К перекрытию плиты крепятся винтами саморезами с шагом около 2 сантиметров.
  2. Между плитами оставляется зазор для тепловой деформации и для прокладки труб теплоносителя. Такой же зазор остается и между плитами и стенами помещения.
  3. В пазы между плитами ДСП размещается алюминиевый профиль, являющийся основанием для труб теплоносителя.
  4. Внутри алюминиевого профиля располагаются трубы теплого пола.

Существует и вариант укладки трубопроводов водяного отопления и в пол на лагах.

Укладка водяного теплого пола на пол на лагах

Укладка водяного теплого пола на пол на лагах

1.Первым этапом конструкции такого пола является укладка слоя теплоизоляции из вспененного полимера.

2. Затем устанавливаются деревянные лаги.

3. Согласно намеченной схеме укладывается фигурная конструкция из алюминия, которая будет служить ложем для теплоносителя и одновременно будет отражать тепловой поток.

4. В промежутках между лагами и трубами укладывается дополнительная теплоизоляция.

5. поверх этой конструкции размещается влаговпитывающий слой. В качестве нее можно использовать вспененный полиэтилен или обычный картон.

6. Поверх конструкции из деревянных лаг, алюминиевых профилей и труб теплоносителя укладывается черновой пол, например, из плит ДСП или из гипсоволокнистого листа. Не забудьте оставить между плитами зазор для теплового расширения. Аналогичный зазор необходимо оставить и между плитами и стенами.

7. На черновой пол монтируется финишное покрытие – кафельная плитка.

Для того, чтобы более подробно ознакомиться с пошаговым алгоритмом монтажа водяного теплого пола под плитку своими руками – предлагаем вам просмотреть видео-инструкции:

 Видео - монтаж водяного теплого пола
