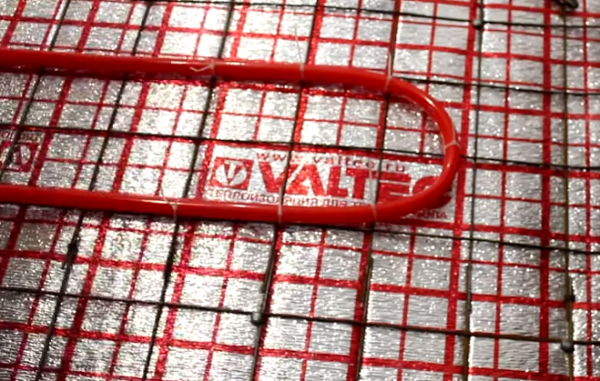

Шаг укладки водяного теплого пола

Теплые полы уже давно отвоевали пальму первенства у напольных радиаторов и громоздких отопительных систем. Главная сложность укладки покрытий заключается в правильно составленном проекте расположения труб и оптимально выбранном шаге.

Шаг укладки водяного теплого пола

Шаг укладки водяного теплого пола

Плюсы теплого пола

Хорошо смонтированная отопительная система способна привнести в жилище комфорт, создав благоприятные для жизни условия и идеальное температурное поле. К достоинствам теплых полов относят:

  • доступность – подбор материалов и способ монтажа могут быть осуществлены в любой ценовой категории;
  • комфорт – монтаж отопительной напольной системы помогает создать правильную циркуляцию теплых потоков;
  • безопасность – покрытие абсолютно безопасно в эксплуатации;
  • гигиеничность – в отличие от стандартных систем отопления, от теплых полов вместе с нагретым воздухом вверх не поднимается большое количество частичек пыли и грязи;
  • экономичность – двойная экономия при использовании теплых полов заключается в безотходном монтаже материалов и сохранении ресурсов при равномерном обогревании пространства;
  • прочность – при правильно произведенных укладочных работах водяные полы представляют собой прочную и долговечную систему с продолжительным сроком эксплуатации;
  • саморегуляцию – прогрев воздух до определенной температуры, теплый пол продолжает поддерживать заданный режим без вмешательства со стороны пользователя.
Теплый водяной пол

Теплый водяной пол

Как показывает практика, утеплить полы, смонтировав водяную систему, можно в любом жилом помещении, где теплопотери не превышают 69-80 Вт/м². Для строений с показателем от 80 до 102 Вт/м² установка водяного пола сопровождается укладкой верхнего бетонного покрытия.

Выбор труб

Важным моментом в устройстве теплых полов является выбор труб. Поэтому отдавать предпочтение лучше всего изделиям производителя, дающего гарантию на свой товар более 30 лет и обязующегося в случае брака, неисправностей или иных неполадок выплатить компенсацию или полностью возместить стоимость материала.

НаименованиеРазмер. Цифры типоразмера – наружный диаметр, толщина стенки металлопластиковой трубыЦена, руб. Приведена цена погонного метра
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX16 X 2,0 мм, 100 м
16 X 2,0 мм, 200 м
55
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX20 x 2,0 мм, 100 м83
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX26 x 3,0 мм, 50 м145
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX32 x 3,0 мм, 50 м215
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX40 x 3,5 мм, 25 м575
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH16 х 2,0 мм, 200 м
16 x 2,0 мм, 100 м
50
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH20 х 2,0 мм, 100 м69

Труба для теплого пола УПОНОР

Труба для теплого пола УПОНОР

При монтаже изгиб труб может варьироваться от 45 до 90°С, что может усложнить процесс укладки материала. К тепломагистрали предъявляются следующие требования:

  • прочность;
  • износостойкость;
  • долговечность;
  • достаточная теплопередача;
  • низкий показатель теплового расширения;
  • нейтральность к воде;
  • способность выдерживать температуру до 120°С.
Укладка металлопластиковой трубы

Укладка металлопластиковой трубы

Самые популярные материалы для теплоносителей:

  • металлопластик;
  • полиэтилен.

Важный момент! «Идеальная» труба не подвержена образованию трещин и ее можно устанавливать при температуре окружающей среды от +5°С и выше, она совмещает малый внешний диаметр, который может составлять от 9 до 22 мм, и достаточное внутреннее сечение, обуславливая хорошую пропускную способность, поскольку большое сечение частично снимает нагрузку с гидравлического насоса.

Трубы теплого пола полиэтиленовые

Трубы теплого пола полиэтиленовые

Расход материала

Количество требуемого материала напрямую зависит от выбора способа расположения и шага труб внутри одного контура.

Проектирование схемы монтажа материалов осуществляется так, чтобы греющий контур захватывал максимальную площадь, учитывая отступ от стен в 25-30 см. При этом участки пола, на которых предполагается размещение тяжелой мебели и громоздких предметов, камина, ванны, крупногабаритной бытовой техники, кухонных и гостиных гарнитуров, встроенных шкафов и т.д. не обогреваются.

Расчет системы теплого пола

Расчет системы теплого пола

Поверхность свыше 40 м² оборудуют минимум двумя рабочими контурами, часто используя метод расположения труб «двойная змейка».

Чтобы высчитать примерную длину материала нужно воспользоваться формулой:

D=S/M˟k

где:

  • D – длина трубы;
  • S – обогреваемая поверхность пола;
  • M – шаг;
  • k – показатель запаса, находящийся в промежутке 1,1-1,4.
Шаг, ммРасход трубы на 1 м², м
100-12010-10,5
150-1806,7-7,2
200-2205,0-6,1
250-2704,0-4,8
300-3503,4-3,9
Маты для теплого пола, оснащенные бобышками, помогут точно вымерМаты для теплого пола, оснащенные бобышками, помогут точно вымерять шаг укладкиять шаг укладки

Маты для теплого пола, оснащенные бобышками, помогут точно вымерять шаг укладки

Допустимая длина теплоносителя находится в прямой зависимости от внешнего диаметра:

  • для трубы сечением 20 мм максимальная длина составляет 120-125 м;
  • диаметр 18-19 мм обуславливает длину тепломагистрали 120-122 м;
  • 16-17 мм труба допускает максимальный контур 100-102 м.

Если длина трубы превышает рекомендуемый показатель, то есть вероятность затрудненной циркуляции воды, что означает плохую работу определенного участка контура. В этом случае рекомендуется проложить две тепломагистрали вместо одной.

Независимо от выбранной схемы укладки, отрез трубы в греющем контуре должен быть цельным, без нахлесток, стыков или повреждений. Поскольку в непредвиденной ситуации отключить часть системы будет невозможно, а демонтаж напольного покрытия с целью найти и устранить протечки и неполадки выйдет трудоемким и затратным.

Видео - Как рассчитать теплый водяной пол

Варианты укладки труб

От способа укладки зависит расход материалов и количество тепла в помещении. Существует три основных приема размещения труб на полу:

  • «змейка»;
  • «улитка»;
  • комбинированный.
Варианты укладки труб

Варианты укладки труб

Укладка «змейкой» отличается простотой проектирования и монтажа, что обуславливает его широкое распространение. Змеевидный способ расположения труб идеален для помещений с малыми теплопотерями, промышленных объектов, требующих круглогодичного отапливания.

Укладка трубы змейкой

Укладка трубы змейкой

Но такая схема размещения источников тепла может привести к температурным перепадам на различных участках пола, что скажется на степени комфортности и возможности превышения отдельными зонами допустимых СНиП значений, согласно которым температурный максимум для отапливаемых напольных покрытий в местах постоянного нахождения людей составляет +25°С, периодического + 32°С. Для уменьшения эффекта неравномерности прогревания при проектировании на заходы и выходы нагревательных контуров теплоносителей накладывается ряд ограничений:

  • максимальный температурный перепад составляет не более 5 °С, большие значение способ уровнять не может;
  • максимальная мощность отопительной системы составляет 80 Вт/м².
Укладка труб теплого пола

Укладка труб теплого пола "улиткой"

Более сложным в расположении теплоносителей представляет собой способ «улитка», иногда называемый спиралью или «ракушкой». Несмотря на более трудоемкое исполнение и требуемую точность проектировочных расчетов, этот метод отличается однородным распределением температурного поля по всей поверхности пола. Это достигается путем попеременного размещения прямых и обратных труб. Уравнивание температур осуществляется за счет поверхностной строительной стяжки бетона, рекомендуемая толщина которой 3-5 см, или пластин алюминия, размещаемых на теплоносителях сверху. Монтаж «ракушкой» способствует снятию температурного разрыва от 10 до 25°С и равномерному распределению температуры по всей площади.

Вариант укладки труб

Вариант укладки труб

Комбинированный способ представляет собой совмещение разных методов укладки на больших площадях. Значительные поверхности покрытия делят на зоны, в которых производится монтаж утепляющих материалов согласно расположению участка – у окон, входных дверей и наружных стен трубы размещаются змейкой, а по центру комнаты – «ракушкой».

Выбор оптимального шага

После подбора материала и метода размещения труб, нужно определиться с расстоянием между соседними витками контура. Оно не зависит от типа размещения теплоносителей, но прямо пропорционально диаметру труб. Для больших сечений слишком мелкий шаг недопустим, ровно как и для труб с малым диаметром крупный. Последствиями могут быть перегрев или тепловые пустоты, что перестанет характеризовать теплый пол как единую систему отопления.

Видео - Теплый пол "Валтек". Монтажная инструкция

Правильно подобранный шаг влияет на тепловую нагрузку контура, равномерность прогревания всей поверхности пола и правильность работы всей системы.

  1. В зависимости от диаметра трубы величина шага может составлять от 50 мм до 450 мм. Но предпочтительные значения – 150, 200, 250 и 300 мм.

Важно помнить, что при увеличении шага укладки теплоносителя необходимо поднять температуру подающейся в систему воды, это увеличит продуктивность системы отопления.

  1. Шаг расположения теплоносителей зависит от типа и назначения помещения, а также от числового показателя рассчитанной тепловой нагрузки. Оптимальный шаг при отопительной нагрузке 48-50 Вт/м² составляет 300 мм.
  2. При системной нагрузке от 80 Вт/м² и больше значение шага принимается 150 мм. Этот показатель оптимален для ванных комнат и туалетов, где температурный режим пола согласно жестким требованиям должен быть постоянным.
  3. При монтаже теплого пола в помещениях с большой площадью и высокими потолками шаг укладки теплоносителя берется равными 200 или 250 мм.
Проект монтажа теплого водяного пола

Проект монтажа теплого водяного пола

Кроме постоянного шага строители часто прибегают к технике переменного размещения труб на напольном покрытии. Она состоит в более частом размещении теплоносителей на определенном участке. Чаще всего этот прием применяется вдоль линии наружных стен, окон и входных дверей – в этих зонах отмечены максимальные теплопотери. Значение учащенного шага определятся как 60-65% от величины нормального, оптимальный показатель – 150 или 200 мм при внешнем диаметре трубы 20-22 мм. Количество рядов определяется уже в процессе укладки, а расчетный коэффициент запаса составляет 1,5.

Схемы для усисленного обогрева наружных стен

Схемы для усиленного обогрева наружных стен

Переменный и комбинированный шаг укладки практикуется во внешних и краевых помещениях ввиду острой необходимости дополнительного обогрева и больших теплопотерях, во всех внутренних комнатах применяется обычный метод размещения теплоносителей.

Процесс укладки труб теплого пола осуществляется в точном соответствии с проектом

Процесс укладки труб теплого пола осуществляется в точном соответствии с проектом

Нюансы монтажа

Чтобы напольное покрытие получилось качественным, мастера советуют придерживаться ряда правил.

  1. Непосредственно в процессе укладки не рекомендуется корректировать утвержденную схему расположения труб.
  2. Теплоносители нельзя повергать механическому растяжению, деформации или нагреванию.
  3. Обрезка труб производится перед подключением их к гидравлическому насосу.
  4. Аккуратное размещение и подключение всех компонентов гарантирует герметичность отопительной системы в целом.
  5. В процессе укладки теплоносителя не рекомендуется на него наступать.
Для удобства укладки труб можно использовать разлинованную фольгированную подложку

Для удобства укладки труб можно использовать разлинованную фольгированную подложку

Подобрать трубы и определить оптимальный шаг укладки напольного покрытия самостоятельно не так уж и сложно. Главное, помнить, что все манипуляции направлены на создание комфортной и уютной обстановки жилища.

Видео - Шаг укладки водяного теплого пола
