Черновая стяжка пола по грунту: особенности изготовления, порядок и пошаговая инструкция

Такую стяжку делают в частных домах, гаражах, хозяйственных пристройках, промышленных и складских помещениях, в больших торговых залах, на автовокзалах и т. д.

Черновая стяжка пола по грунту
Черновая стяжка пола по грунту

Метод считается универсальным, применяется на всех типах грунтах вне зависимости от зоны расположения грунтовых вод. Для заливки используется бетон марки не ниже М300, если нагрузки на пол большие, а физические показатели грунтов неудовлетворительные, то марка бетона увеличивается и обязательно используется армирующая сетка.

Армированная стяжка по грунту
Армированная стяжка по грунту
Армирование
Армирование

Все показатели по толщине и характеристикам материалов прописываются в проектно-сметной документации. Если ее нет, то расчеты нужно делать самостоятельно, при этом учитывать все факторы, оказывающие влияние на условия эксплуатации половых покрытий.

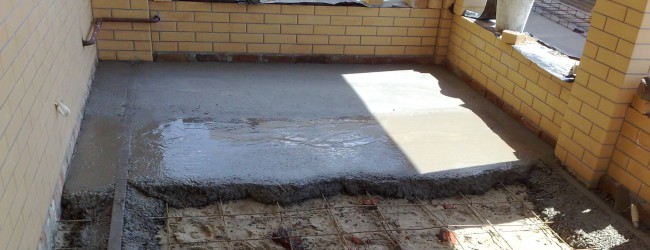

Пол по грунту
Пол по грунту

Схемы устройства черновой стяжки

Схема устройства бетонного пола
Схема устройства бетонного пола
Пример устройства пола по грунту
Пример устройства пола по грунту
Вариант стяжки по грунту с керамзитом
Вариант стяжки по грунту с керамзитом

Строительные нормы и правила рекомендуют использовать несколько вариантов черновой стяжки в зависимости от ее расположения по отношению к фундаменту, уровню земли и близости грунтовых вод.

Примыкание пола по грунту к ленточному фундаменту
Примыкание пола по грунту к ленточному фундаменту
  1. Черновая стяжка располагается ниже земли, примыкает к ленточному фундаменту на уровне расширения ленты. Такая схема используется, если под домом есть подпольные помещения для хранения пищи или других нужд.
    Пол по грунту на расширении ленты
    Пол по грунту на расширении ленты
  2. Черновая стяжка пола по грунту располагается примерно на уровне земли и примыкает к боковой внутренней стенке ленточного фундамента. Наиболее широко распространенная ситуация, используется не только в жилищном, но и промышленном строительстве.
    Пол по грунту примыкает к стенке ленточного фундамента
    Пол по грунту примыкает к стенке ленточного фундамента
  3. Черновая стяжка пола располагается выше фундаментной ленты. Используется во время строительства зданий на переувлажненных грунтах, в зонах с рисками наводнений и т. д.
    Пол по грунту расположен выше ленты фундамента
    Пол по грунту расположен выше ленты фундамента

Универсальных рекомендаций по расположению черновой стяжки не существует, все зависит от условий эксплуатации и архитектурных особенностей дома. Единственное требование – положение дверной коробки нужно планировать еще до начала выполнения черновой стяжки, уровень чистового пола должен располагаться на уровне порога.

Пирог бетонного пола по грунту
Пирог бетонного пола по грунту

Варианты обустройства черновой стяжки по грунту

Конкретный вариант выбирается строителями, при этом принимается во внимание максимальная нагрузка на конструкцию и близость грунтовых вод. Классическое решение – утрамбованный грунт, слой песка и щебня различной толщины, полиэтиленовая пленка и черновая стяжка с армированием или без.

Классическая черновая стяжка
Классическая черновая стяжка

Такой метод рекомендуется применять в случаях, если грунтовые воды располагаются ближе двух метров к поверхности. Грунтовые воды значительно ниже – можно упрощать схему строительства. Допускается заливать черновую стяжку прямо по грунту, использовать в качестве подсыпки только песок или щебень. В некоторых случаях заливать черновой пол можно прямо на грунт без использования полиэтиленовой пленки. Для черновой стяжки полов пленка применяется не столько для гидроизоляции (бетон не боится влаги, наоборот, в условиях повышенной влажности он увеличивает показатели прочности), сколько для задержки в смеси цементного молочка. Без пленки оно быстро уйдет из бетона, что очень негативно скажется на прочности.

Какие факторы влияют на технологию строительства черновой стяжки

Уровень грунтовых вод.

Уровень грунтовых вод
Уровень грунтовых вод

Если они подходят ближе двух метров к поверхности, то обязательно делать подсыпку песком и гравием. Подсыпка служит для исключения втягивания влаги грунтовыми капиллярами. Если есть подсыпка, то применение пленки для задержки цементного молочка обязательна. Если черновая стяжка делается сразу по грунту, то пленку можно не класть.

На фото щебневая подсыпка
На фото щебневая подсыпка

Важно. Расположение грунтовых вод нужно определять весной, именно в этот период они поднимаются больше всего.

Если в конструкции пола предполагается размещение теплоносителей, то черновая стяжка должна иметь компенсирующий зазор между фундаментом. Такие конструкции ликвидируют негативное влияние тепловых расширений и исключают вероятность растрескивания или вспучивания черновой стяжки.

Компенсирующий зазор
Компенсирующий зазор

Если плановая нагрузка на пол может превышать 200 кг/м2, то армирование обязательно. Параметры арматуры подбираются индивидуально для каждого случая. Такой же подход нужен и в случаях, если на пол планируется ставить межкомнатные перегородки. Не стоит надеяться только на армирование чистовой стяжки, ее физические показатели не позволяют выдерживать большие нагрузки.

Несколько часто встречающихся вопросов по черновой стяжке

Неопытные строители часто пытаются в целях экономии или улучшения эксплуатационных характеристик заменять рекомендованные материалы для подсыпки черновой стяжки иными.

  1. Целесообразно ли для черной стяжки подсыпку щебнем заменять подсыпкой керамзитом? На первый взгляд может показаться, что это оригинальное решение, позволяющее одновременно утеплять пол. Профессиональные строители рекомендуют использовать этот материал только для тех случаев, когда грунтовые воды располагаются низко, исключается намокание керамзита.
    Засыпка керамзита вместо щебня
    Засыпка керамзита вместо щебня
  2. Можно ли гравий заменить битым кирпичом и иными строительными отходами? Категорически нельзя по нескольким причинам. Во-первых, кирпич втягивает воду, во влажном состоянии быстро разрушается, основание черновой стяжки теряет прочность и устойчивость. Во-вторых, отходы и битый кирпич имеют различные линейные размеры, тщательно утрамбовать их из-за этого невозможно.
    Не используйте битый кирпич
    Не используйте битый кирпич
  3. Можно ли гидрозащиту класть только под черновую стяжку и больше ее не использовать? Нет. Мы уже упоминали, что полиэтиленовая пленка выполняет другие задачи – не допускает уход из раствора цементного молочка. С течением времени гидроизоляция нарушает свою герметичность, под воздействием неравномерных и точечных нагрузок она обязательно порвется.

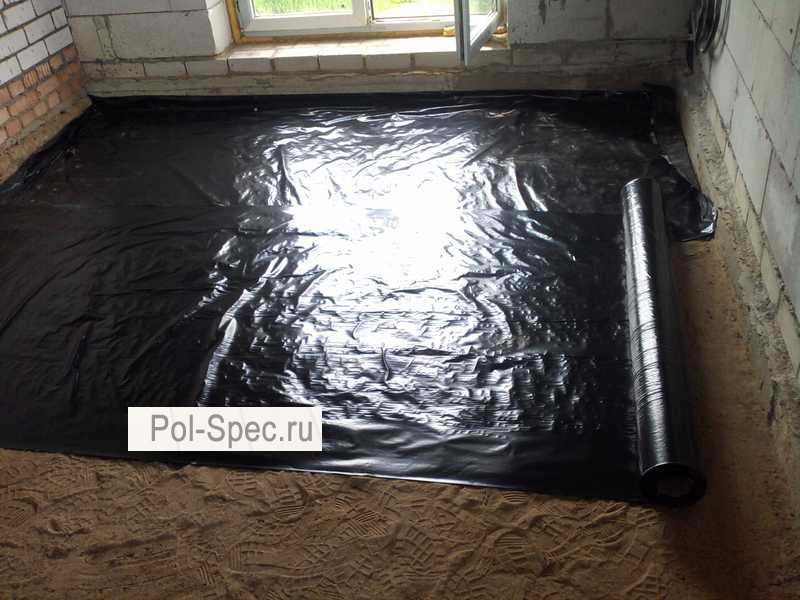

    Гидроизолирующая пленка
    Гидроизолирующая пленка

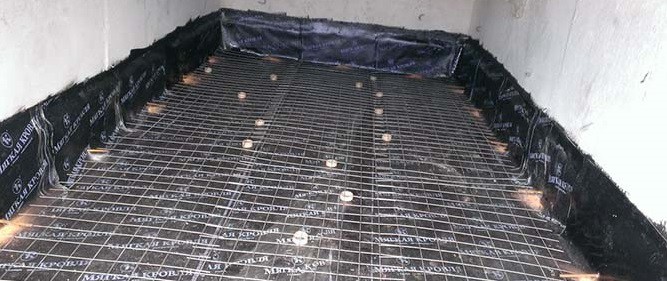

    Пример гидроизоляции пола
    Пример гидроизоляции пола
  4. Можно ли вместо черновой стяжки пола делать его проливку? Довольно сложный вопрос. Для начала нужно определить, что такое проливка. Проливка – слой жидкого раствора, которым поливается подсыпка под черновую стяжку. Толщина проливки зависит не только от толщины слоев подсыпки, но и от качества их трамбовки. Если подсыпка плотная, то жидкий раствор не проникнет глубже 4–6 сантиметров. Как следствие, значительно уменьшаются несущие показатели основания для пола. Вывод. Решение следует принимать с учетом нагрузок на пол.
    На фото щебень пролит цементным молочком
    На фото щебень пролит цементным молочком
    Керамзит, пролитый цементом
    Керамзит, пролитый цементом

Теперь, когда с большинством вопросов по особенностям технологии устройства черновой стяжки мы разобрались, можно давать пошаговую инструкцию ее заливки.

Инструкция изготовления черновой стяжки для пола по грунту

Рассмотрим наиболее сложный и трудоемкий вариант с использованием всех слоев подсыпки.

Шаг 1. Сделать замеры. Вначале на ленте фундамента нужно обозначить уровень чистового пола.

Высотные отметки в проекте
Высотные отметки в проекте

Для этого следует пользоваться лазерным или гидроуровнем. Размер определяется согласно проектно-технической документации или рабочих чертежей на объект. Далее вниз нужно ставить метки на толщину пола в зависимости от его конструкции, толщину чистовой стяжки, черновой стяжки, слоя гравия и песка.

Использование гидроуровня
Использование гидроуровня
Выполнение разметки
Выполнение разметки

Шаг 2. Вынуть грунт на расчетную глубину, очисть площадку, подготовить к засыпке песком. Утрамбовать рыхлый грунт или аккуратно подчистить основание совковой лопатой.

Трамбовка грунта
Трамбовка грунта

Шаг 3. Засыпать песок. Как правило, толщина слоя колеблется в пределах десяти сантиметров. Если потребуется большое количество песка, то сыпать его нужно поэтапно, каждый слой отдельно трамбовать. Качество трамбования значительно улучшится, если работы выполнять с помощью специальных механизмов: вибротрамбовок или виброуплотнителей. Во время трамбовки нужно следить, чтобы песок имел более-менее ровную и горизонтальную поверхность.

Трамбовка песчаной подсыпки
Трамбовка песчаной подсыпки

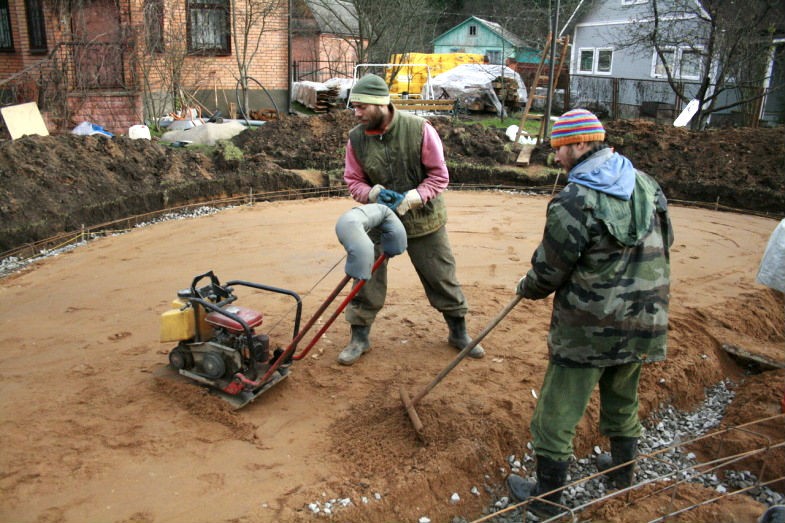

Подушка песчаная
Подушка песчаная

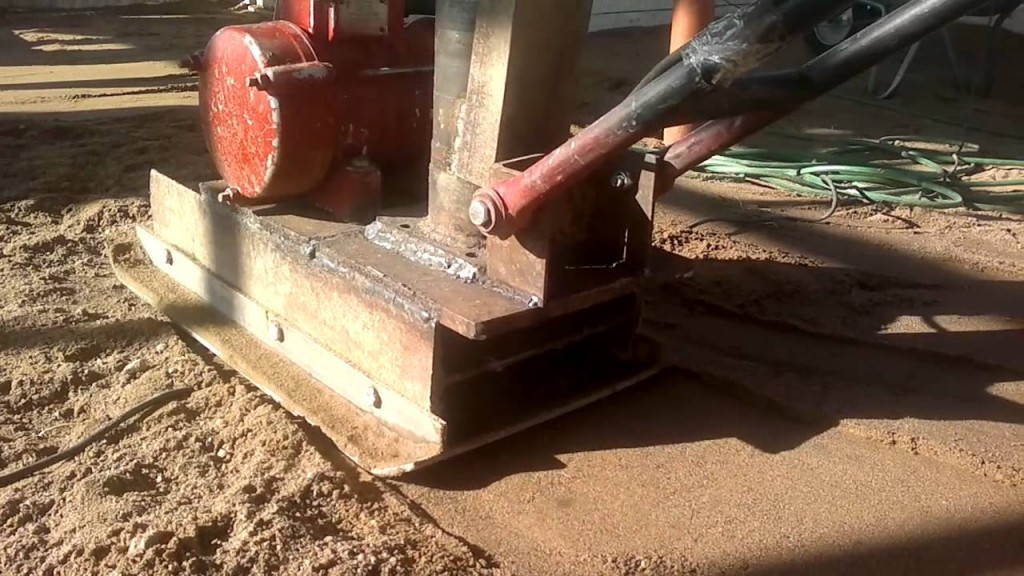

Трамбовка песка виброплитой
Трамбовка песка виброплитой
Утрамбованная подушка
Утрамбованная подушка

Практический совет. Во время трамбовки рекомендуется смачивать поверхность, это значительно увеличивает степень усадки песка. Смачивать можно из шланга или ведрами.

Трамбовка – очень важный этап обустройства черновой стяжки по грунту, спешить не нужно. Все ямы подсыпаются и опять трамбуются, бугорки срезаются.

Вибротрамбовка
Вибротрамбовка

Шаг 4. Насыпать слой щебня толщиной ≈ 5–10 см, тщательно утрамбовать его. Щебень лучше брать нескольких фракция оп размерам. На песок насыпается более крупный, под черновую стяжку мелкий. Таким способом улучшаются несущие характеристики основания. Часть инженерных коммуникаций можно прятать в слоях подсыпки или непосредственно в черновой стяжке. Не нужно стремиться установить там все трубы и электрические сети, в случае возникновения аварийных ситуаций к ним очень сложно добраться для выполнения ремонтных работ.

Щебневая подушка
Щебневая подушка

Шаг 5. Подготовить бетонную смесь.

Ручное замешивание
Ручное замешивание

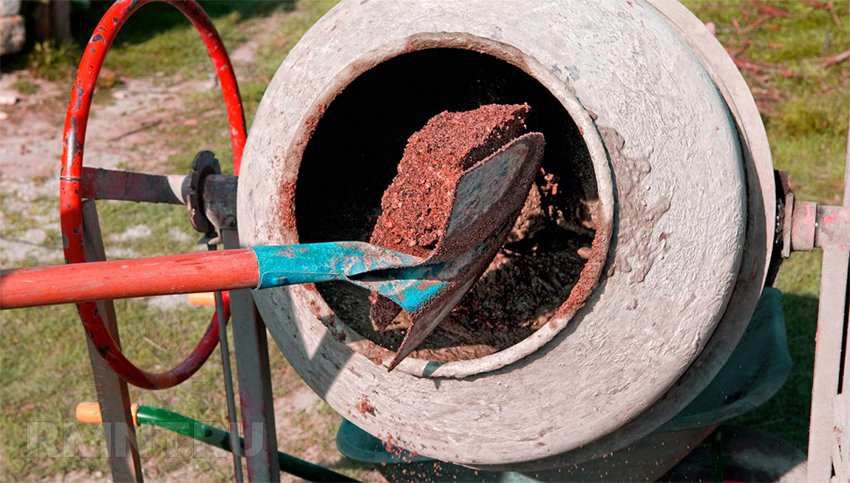

Самостоятельное изготовление бетонной смеси
Самостоятельное изготовление бетонной смеси

Делать ее можно самостоятельно с помощью бетономешалки или заказывать готовую у строительных компаний. Выбирать нужно самостоятельно, оба варианты могут быть оптимальными при определенных условиях. Рекомендуется подсчитать стоимость материалов в обеих случаях, оценить свои материальные возможности и физические силы, количество рабочих.

Бетонная смесь по густоте должна быть ниже средней. Такие показатели позволяют бетону самостоятельно разливаться по площади пола. Одним из плюсов использования жидкого бетона – отсутствие необходимости устанавливать маяки и выполнять трудоемкие работы по его выравниванию ручными правилами.

Готовьте жидкий бетон
Готовьте жидкий бетон

Рабочим нужно только немного подправить уровень в местах заливки материала. Если требуется армирование, то одновременно ставится сетка. Строительные правила требуют устанавливать ее таким образом, чтобы со всех сторон толщина бетона превышала пять сантиметров. В противном случае конструкция не будет работать как единое целое, фактическая прочность армированного бетона станет намного меньше расчетной. Последствия могут быть самыми печальными.

Армирование - порядок и выбор материала
Армирование – порядок и выбор материала
Заливка пола бетоном
Заливка пола бетоном

Шаг 6. Для повышения показателей прочности черновой стяжки на следующий день ее обязательно нужно тщательно увлажнить. Если погода жаркая и сухая, то поливать водой рекомендуется и на ночь. Такие действия следует повторять в течение двух-трех дней. Дальнейшие работы рекомендуется проводить через 10–14 дней после заливки. За это время бетон набирает не менее 50% своей максимальной прочности, что позволяет без опасений продолжать строительные работы.

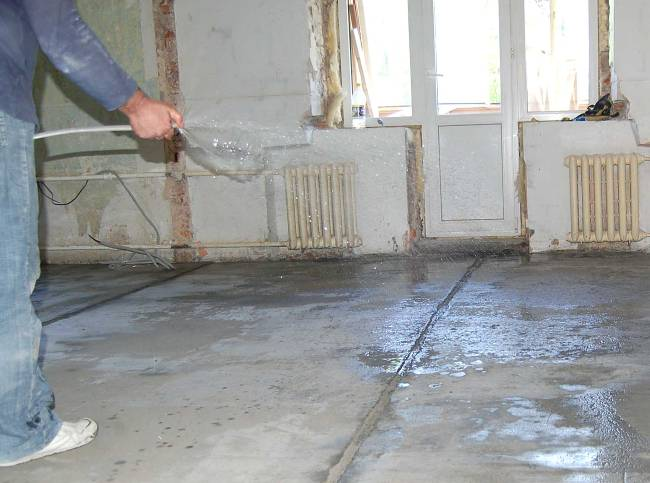

Смачивание стяжки
Смачивание стяжки

Каким будет чистовой пол выбирает застройщик. Независимо от выбранного варианта строители рекомендуют обязательно делать сверху надежную гидроизоляцию и класть утеплитель. Поверх этих конструкций делается чистовая стяжка под плиточный пол или укладываются деревянные лаги под иные варианты финишных половых покрытий. Такие схемы делают полы теплыми, что очень важно с учетом современных цен на теплоносители. Одновременно выполнение рекомендаций профессиональных строителей значительно увеличивает время эксплуатации половых покрытий.

Чистовая стяжка по теплоизоляции
Чистовая стяжка по теплоизоляции

Выгодно ли делать черновую бетонную стяжку по грунту

Вопрос волнует всех без исключения застройщиков, следует рассмотреть его более внимательно. Сравнивать будем с вариантом использования для этих целей заводских железобетонных плит.

Плиты перекрытия
Плиты перекрытия
  1. Железобетонные плиты требуют обязательной вентиляции подполья, для этого в ленте предусматриваются вентиляционные отверстия – дополнительная потеря времени и денег.
    Продухи в цоколе
    Продухи в цоколе

    Согласно нормативным актам расстояние от грунта до плит должно быть не менее 50 сантиметров, в противном случае обеспечить эффективную естественную вентиляцию при помощи продухов невозможно. Такие требования ограничивают варианты использования плит, под них нужно ставить специальные фундаменты. Обыкновенные бюджетные ростверковые не подходят.

  2. Общий вес плит перекрытий может превышать десятки тонн. Это значительная дополнительная нагрузка на фундамент, такие условия эксплуатации должны предусматриваться еще на стадии проектирования. Высокие нагрузки требуют специальных строительных мероприятий по повышению несущих способностей фундамента, общее увеличение стоимости строительных работ может превышать 15%.
    Плиты перекрытия создают высокие нагрузки
    Плиты перекрытия создают высокие нагрузки
  3. После установки железобетонных плит их необходимо обложить несколькими рядами кирпича, чтобы заделать неиспользуемые пространства. Это также стоит денег.
Монтаж плитоперекрытия автокраном
Монтаж плитоперекрытия автокраном

Простейшие расчеты с учетом стоимости плит и дополнительных работ и материалов и черновых стяжек по грунту показывают экономию в пределах 25%. И это только по самым приблизительным расчетам. Во внимание не принималась оплата дорогостоящей погрузочно/разгрузочной техники, плечо доставки и т. д.
