Подложка под теплый пол: правила выбора, характеристики, лучшие марки, советы по монтажу

Теплые полы в зависимости от способа нагрева бывают двух типов.

Выбираем и укладываем подложку под теплый пол
Выбираем и укладываем подложку под теплый пол

Водяные

Нагрев осуществляется системой трубопроводов, теплоноситель – горячая вода.

Водяной теплый пол
Водяной теплый пол

Используются в большинстве случаев в частных домах, во время подключения горячей воды в многоквартирных строениях возникают большие проблемы из-за несогласия управляющих компаний давать разрешение на подключение к общедомовых сетям отопления по двум причинам. Во-первых, им в таком случае сложно контролировать конкретный расход тепловой энергии каждым потребителем по отдельности. Во-вторых, значительное увеличение потребляемой энергии могут не выдержать котлы.

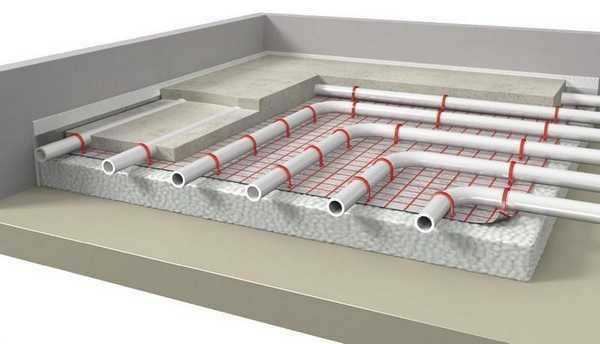

Схема водяного теплого пола
Схема водяного теплого пола

Устанавливать отдельный нагревательный котел в городских квартирах не всегда возможно, да и стоит такой монтаж вместе с ценой оборудования довольно дорого.

Электрические

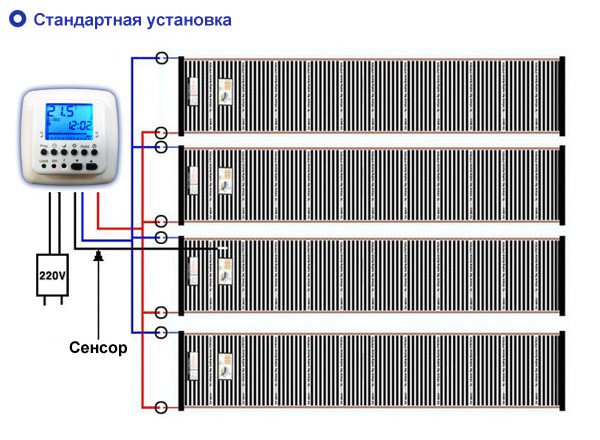

Стандартная электрическая схема подключения инфракрасного пленочного теплого пола
Стандартная электрическая схема подключения инфракрасного пленочного теплого пола

Температура повышается за счет сопротивления проводников тока. Со школьной скамьи нам известна формула Q (выделяемая энергия) = I (сила тока) × R (сопротивление проводника).

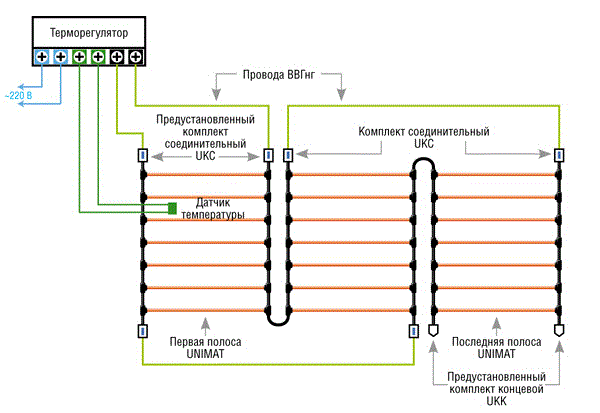

Схема подключения теплого пола кабельного
Схема подключения теплого пола кабельного

В зависимости от физических характеристик проводников теплые полы могут быть пленочными (инфракрасными) или кабельными (токопроводящим элементами служат обыкновенные гибкие кабели и улучшенной изоляцией). Электрические полы имеют свои сложности, во время их монтажа необходимо учитывать параметры существующей проводки и специальной защитной арматуры.

Схема инфракрасного теплого пола
Схема инфракрасного теплого пола

Для эффективного обогрева полов мощность на квадратный метр должна быть не менее 250 кВт, в суммарном выражении поучаются большие значения.

Виды электрических теплых полов: 1 - Кабельный. 2 - Кабельный с армирующей сеткой
Виды электрических теплых полов: 1 – Кабельный. 2 – Кабельный с армирующей сеткой

В настоящее время производители выпускают широкий ассортимент подложек, отличающихся линейными характеристиками, материалам изготовления и возможностями выполнять дополнительные функции.

Мощности электрического теплого пола
Мощности электрического теплого пола

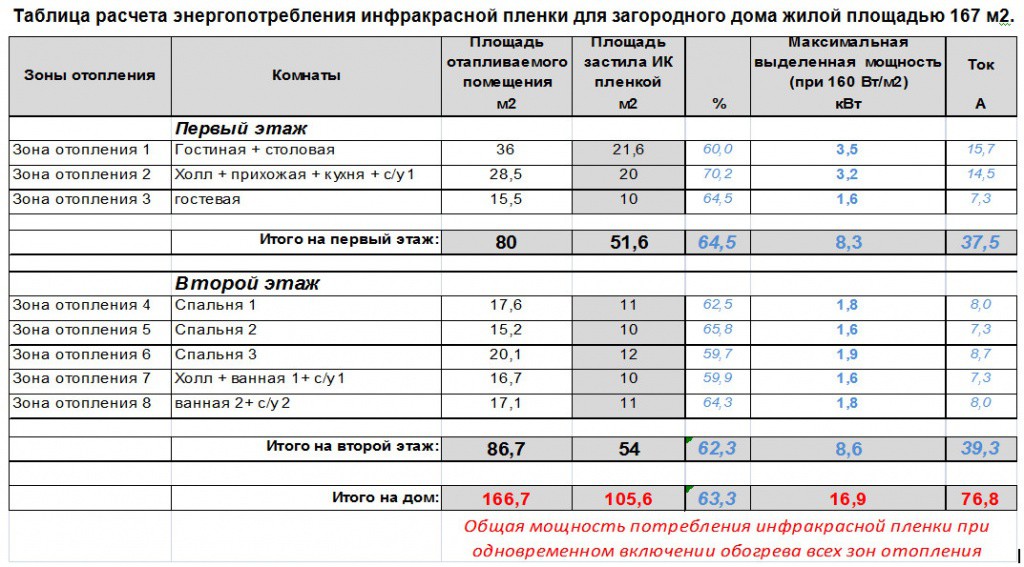

Потребление электроэнергии пленочным теплым полом
Потребление электроэнергии пленочным теплым полом

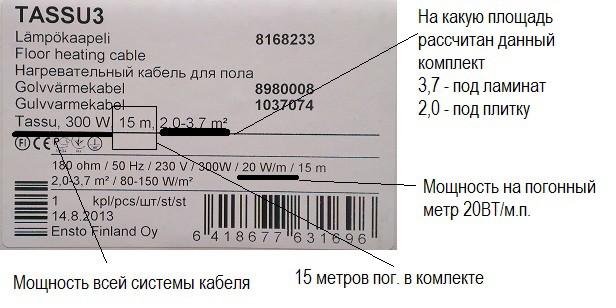

Маркировка теплого пола
Маркировка теплого пола

На что обращать внимание при выборе подложек

Очень важный момент, считаем необходимым рассмотреть этот вопрос до того, как переходить к непосредственному описанию различных видов подложек под теплый пол. Следует иметь в виду, что абсолютно все производители пытаются увеличить продажи своей продукции, для этого довольно часто всячески ее рекламируют, в том числе и с помощью не совсем доброкачественных способов.

На что в реальности следует обращать внимание во время подбора оптимального варианта подложки?

Показатели теплопроводности. Чем они ниже, тем эффективнее работает подложка. Эти параметры зависят от толщины и материалов изготовления изделий. Для усиления эффекта современные подложки имеют фольгированный верхний слой – за счет отражения инфракрасных лучей примерно на 20–30% увеличиваются показатели теплосбережения. Что касается теплосбережения, то все используемые материалы удовлетворяют сегодняшние жесткие требования стандартов жилищного строительства.

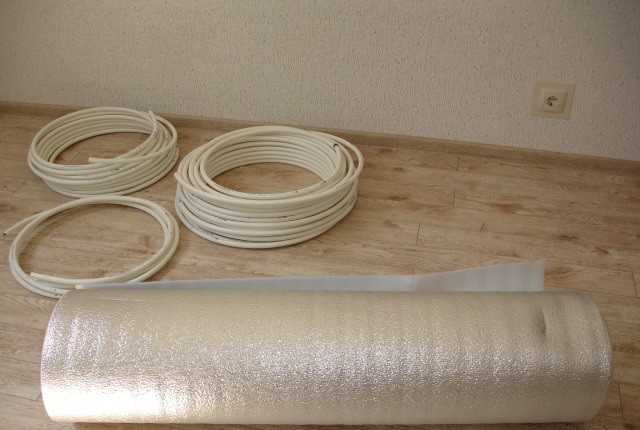

Подложка под теплый пол фольгированная
Подложка под теплый пол фольгированная

Физические характеристики прочности, устойчивость к динамическим и статическим нагрузкам. Есть материалы (вспененный и экструдированный пенополистирол), которые под воздействием длительных статических нагрузок «слипаются». Уменьшается толщина, увеличивается теплопроводность. Этого явления нужно избегать за счет правильного расчета нагрузки, усилия должны максимально равномерно распределяться по всей поверхности.

Подложка под теплый пол фольгированная

Технологичность. Чем легче работать с материалами, тем дешевле обходится монтаж. По этому показателю различные материалы имеют широкий разброс характеристик. Наиболее технологичным считается вспененный пенополистирол, подложки из него тонкие, толщина редко превышает 5 мм, он отлично режется обыкновенными ножницами.

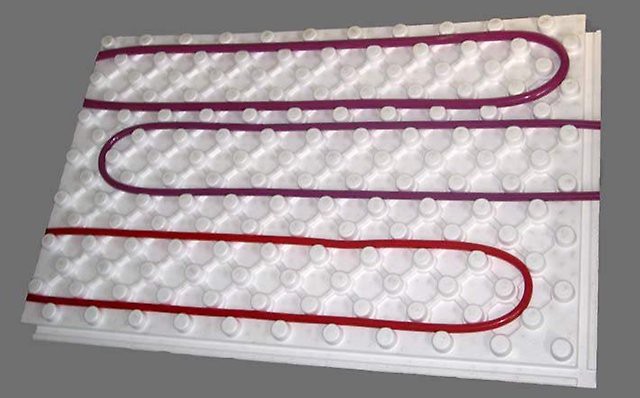

Подложка (плита) для теплого пола пенополистирольная с покрытием
Подложка (плита) для теплого пола пенополистирольная с покрытием

Подложки из вспененного полистирола гибкие, нет надобности долго обустраивать места стыковки основания теплого пола со стенами, отмерять, отрезать и подгонять, материал в этих местах просто подгибается. Несколько труднее работать с листовой фанерой и плитами ОСП или ДСП.

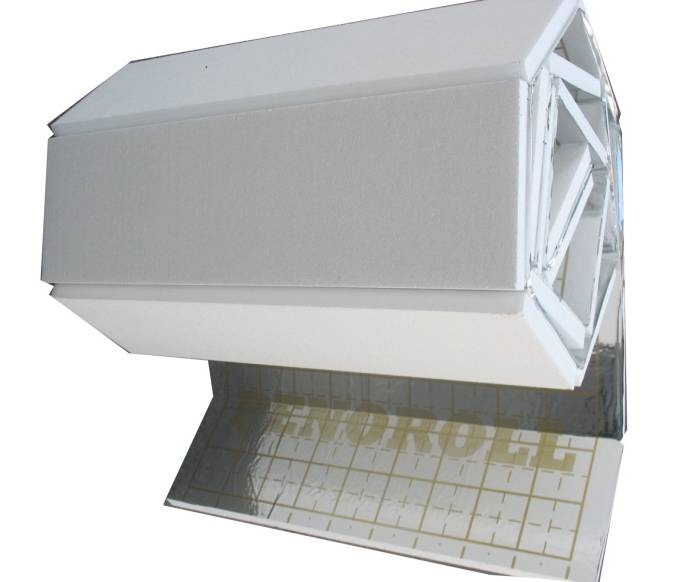

Маты под теплый пол из вспененного пенополистирола
Маты под теплый пол из вспененного пенополистирола

Дополнительные свойства. Для облегчения монтажных работ некоторые подложки имеют на лицевой поверхности нарисованную сетку или специальные выступающие бобышки.

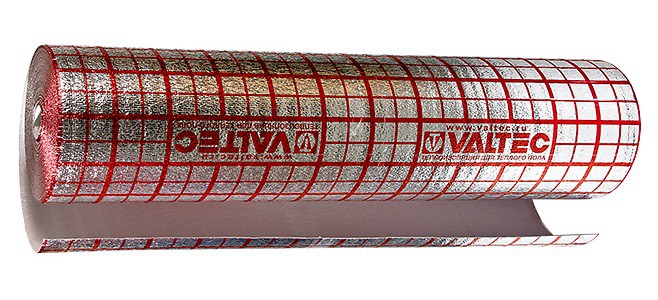

Подложка с разметкой
Подложка с разметкой

Такие приспособления упрощают процесс укладки трубопроводных систем, позволяют одновременно с прокладкой их фиксировать. В итоге не только ускоряется монтаж, но и повышается эффективность и долговременность функционирования системы обогрева. Теплоносители можно расположить на одинаковом удалении, исключается вероятность перегрева отдельных участков, пол по всей поверхности прогревается равномерно.

Стоимость. Важный фактор, при наличии специальных технических знаний можно достигать отличного эффекта теплосбережения при значительно меньших затратах финансовых средств.

Экологическая безопасность. Имейте в виду, что все пластики и смолы выделяют в воздух химические соединения, безопасность определяется их количеством. Поскольку подложки эксплуатируются в условиях повышенных температур, то требования по безопасности материалов должны быть более жесткими.

Подложка должна быть безопасной
Подложка должна быть безопасной

Теперь стоит сказать, на что не нужно обращать внимания, читая рекламные буклеты производителей.

Высокие показатели шумопоглощения. Абсолютно все материалы, используемые для теплоизоляции, плохо пропускают звуковые волны, это известно из школьных уроков физики. Теплоизоляционные материалы препятствуют движению воздуха, а именно он проводит звуковые волны.

Подложка должна обладать хорошими показателями шумопоглощения
Подложка должна обладать хорошими показателями шумопоглощения

Характеристики гидроизоляционные. Действительно, алюминиевая фольга не пропускает ни пар, ни воду. А зачем нужны эти свойства теплым полам? В случае с водяными, то чем раньше обнаружатся протечки, тем меньше убытков понесет владелец, тем меньше строительных конструкций будет подвергаться длительному воздействию влаги. У теплых полов с электрическим подогревом все еще сложнее. Наличие воды, кроме всего прочего, причина коротких замыканий – возрастают риски поражения электрическим током.

Электрический теплый пол должен быть защищен от влаги
Электрический теплый пол должен быть защищен от влаги

Устойчивость к негативному воздействию ультрафиолетовых лучей. Это свойство очень полезно только в двух случаях: под теплыми полами есть небольшое солнце, излучающее такие лучи или рентген аппарат. Если в вашей квартире нет этих факторов, то смело можете покупать подложки без «эффективной защиты материала от вредного УФ излучения».

Подложка (плита) для теплого пола пенополистирольная с покрытием

Цена. Нужно знать, что во многих случаях потребители платят высокую цену не столько за фактическое качество, сколько за известность бренда производителя. Есть довольно много малоизвестных компаний, выпускающих очень качественные подложки, но по намного меньшей цене. Таким способом они пытаются привлечь реальных и потенциальных покупателей, увеличить количество продаж, выстоять в конкурентной борьбе с более известными производителями.

Обратите внимание на цены подложек разных производителей
Обратите внимание на цены подложек разных производителей

Надеемся, что эти сведения помогут застройщикам выбрать правильные типы подложек. Теплые полы будут служить долго и эффективно, а монтаж конструкций обойдется намного дешевле.

Подложки под теплые полы с электроотоплением

Под такие виды теплых полов используются тонкие подложки из технической прессованной пробки, Фольгопласт, Полифом, Термодом, TMpro и другие из вспененных полимеров.

Отражающая теплоизоляция Фольгопласт
Отражающая теплоизоляция Фольгопласт
Сшитый пенополиэтилен "Полифом"
Сшитый пенополиэтилен “Полифом”
"Полифом", характеристики
“Полифом”, характеристики

Последние, кстати, намного превосходят своих конкурентов по способности выдерживать нагрузки, за счет такой особенности расширяются сферы их использования. Подложки с увеличенными параметрами по толщине изготавливаются из экструдированного пенополистирола. Материал имеет высокие характеристики физической прочности, может применяться в качестве основания под бетонную стяжку. Подложка применяется под все виды полов с электрическим подогревом, включая и обыкновенные с гибкими проводниками.

Если основание не очень ровное и требуется его выравнивание, то можно применять подложки из клееной фанеры, плит ОСБ и ДСП.

Пол из ОСБ
Пол из ОСБ

Важно. Для электрических полов не рекомендуется использовать подложки, имеющие алюминиевый отражающий слой. В случае нарушения изоляции появляется непредвиденная утечка тока с возможными негативными последствиями. Отражающий слой должен быть на полиэтиленовой пленке с вакуумным напылением.

Лавсановая подложка Изобонд ПП
Лавсановая подложка Изобонд ПП

Во время выбора конкретной марки нужно принимать во внимание два исходных фактора.

  1. Финишное половое покрытие. Чем оно легче, тем менее прочной может быть подложка. Под ламинат допускается использовать обыкновенные подложки из вспененных полимеров, а под керамическую плитку или искусственный камень применяется подложка из экструдированных материалов повышенной прочности.
    Выбирайте подложку в зависимости от финишного покрытия пола
    Выбирайте подложку в зависимости от финишного покрытия пола
  2. Теплый пол укладывается в новых помещениях или во время ремонта старых. В зависимости от выбранной технологии теплого пола с электрическим обогревом и особенностей несущего перекрытия общая толщина пирога может колебаться от 10–15 до 3–4 сантиметров.
    Пирог теплого пола, пример
    Пирог теплого пола, пример
    Схемы теплых полов
    Схемы теплых полов

    Эти параметры следует учитывать во время проектирования высоты дверных и оконных проемов. Во время ремонта нужно принимать все строительные мероприятия по уменьшению толщины теплого пола – не придется решать проблемы с уменьшением высоты дверей и т. д. Идеальный вариант – смонтированный теплый пол не мешает открыванию/закрыванию дверей, допустимый – дверное полотно и вертикальные наличники нужно на несколько сантиметров снизу подрезать. Наиболее неприятный вариант – возникает необходимость приподнимать перемычку дверного проема, система обогрева требует переделки.

Под линолеум используют только жесткие подложки и или делают стяжку небольшой толщины. Технология укладки подложек зависит от материалов изготовления, во время производства работ нужно руководствоваться инструкциями производителей.

Маты под теплый пол из вспененного пенополистирола

Подложки под теплые полы с водяным отоплением

В связи с тем, что водяные полы в большинстве случаев имеют верхнюю цементно-песчаную стяжку, к подложкам предъявляются более жесткие требования, чем для теплых полов с электрическим подогревом.

  1. Высокие показатели механической прочности. Рекомендуется использовать подложки из экструдированного пенополистирола, листовой фанеры, плит ДСП и ОСП. Эти материалы способны выдерживать большие значения нагрузок, не имеют эффекта остаточной деформации.
    Как укладывать теплый пол на фанеру
    Как укладывать теплый пол на фанеру
  2. Устойчивость к повышению влажности. После ликвидации аварийных протечек материалы должны быть пригодными к повторному использованию. Все пиломатериалы для подложек должны быть влагоустойчивыми. Конечно, протечки во время эксплуатации водяного пола крайне нежелательное явление, во время монтажа системы следует принимать все меры по их недопущению весь период эксплуатации пола.

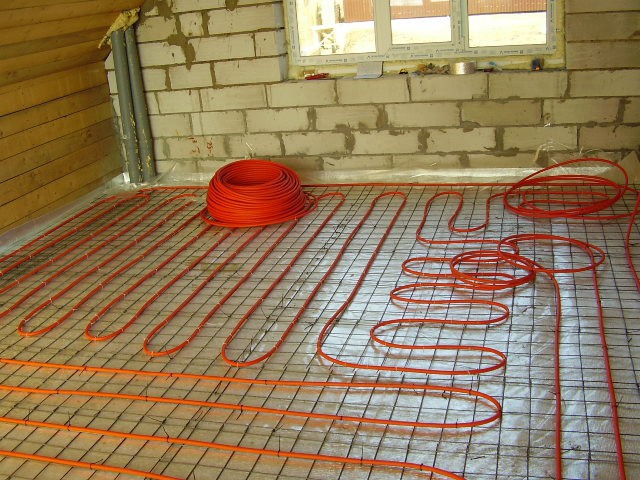

    Укладка подложки и монтаж труб теплого пола
    Укладка подложки и монтаж труб теплого пола
  3. Обеспечение надежной фиксации системы трубопроводов в заданном положении. В настоящее время производители предлагают для водяных полов специальные подложки с бобышками, что не только упрощает и ускоряет процесс монтажа, а и обеспечивает одинаковое расстояние между трубопроводами по всей поверхности пола, гарантирует длительную эксплуатацию оборудования.

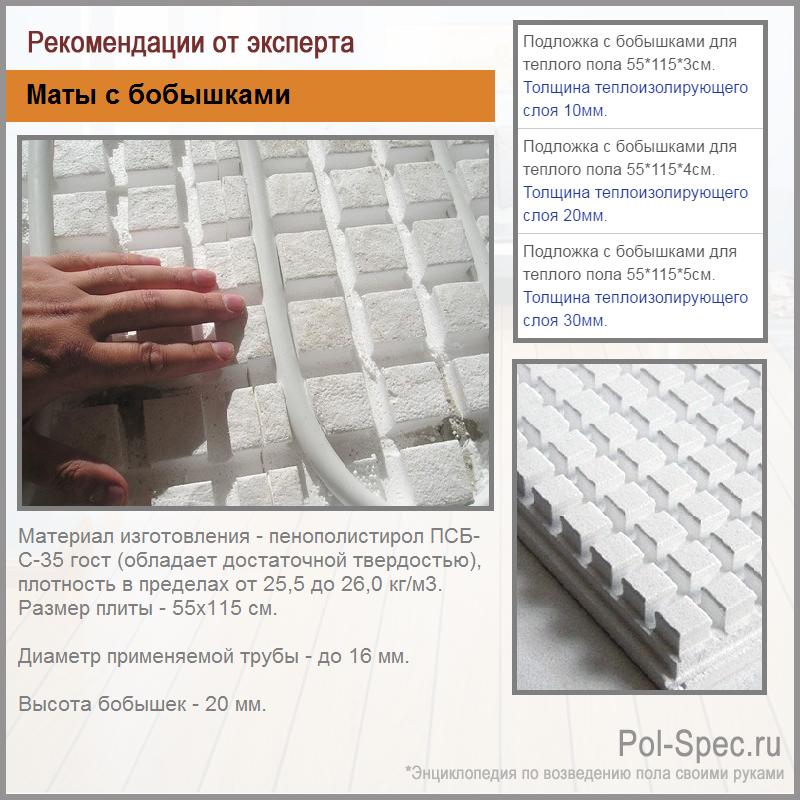

    Маты с бобышками
    Маты с бобышками

Подбирая толщину подложки нужно принимать во внимание эффективность теплоизоляции основания. Если дом деревянный и перекрытия имеют теплоизоляцию минеральной ватой, то толщина подложки может быть незначительной. И наоборот, если подложка служит главным теплоизоляционным материалов, то ее теплопроводность должна быть минимальной. Большой положительный эффект дает алюминиевая теплоотражающая пленка на лицевой части, наличие ее приветствуется всеми профессионалами.

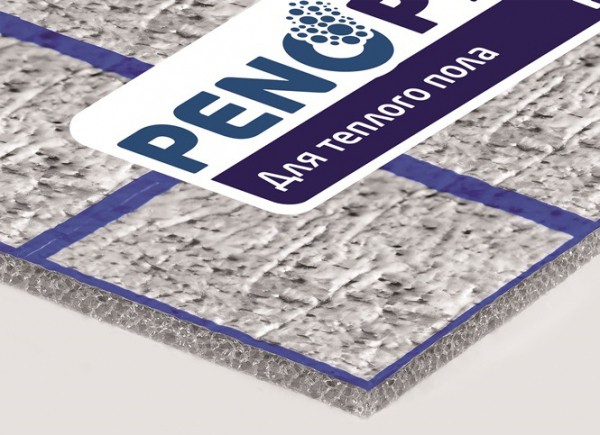

Фольгированная подложка для теплого пола Фомисол с разметкой
Фольгированная подложка для теплого пола Фомисол с разметкой
Фольгированный полистирол
Фольгированный полистирол
Фольгированный пенополистирол с разметкой
Фольгированный пенополистирол с разметкой

Теплые водяные полы могут устанавливать под ламинат, линолеум, керамическую плитку или покрытия из натурального и искусственного камня. Физические особенности финишных половых покрытий оказывают значительное влияние на выбор технических характеристик и линейных параметров подложки. Чем больше вес полового покрытия, тем прочнее должна быть подложка.

Обратите внимание на толщину пирога теплого пола
Обратите внимание на толщину пирога теплого пола

Правильный подбор всех элементов теплого пола с учетом максимально широкого перечня индивидуальных особенностей повышает эффективность его функционирования, понижает сметную стоимость строительно-монтажных работ и увеличивает длительность эксплуатации. Оптимальный выбор можно сделать только в том случае, если он делается осознанно на основании знаний о разновидностях и технических показателях различных видов подложек.

Видео – Монтаж труб на подложке с бобышками
