Инфракрасный теплый пол под ламинат

Ламинированные полы обретают все большую популярность. Это объясняется доступной их ценой, относительно простотой и быстротой монтажа, эстетичным внешним видом, хорошими эксплуатационными характеристиками, долговечностью. Но есть у них и существенный недостаток. Материал хоть и декорирован под натуральное дерево, но отнюдь не является столь же тёплым, как настоящая древесина. Если застелить его на бетонный пол без соответствующего утепления, он быстро передаст холод такого основания. Лучшее решение такой проблемы – уложить под ламинат инфракрасный теплый пол.

Инфракрасный пол под ламинат
Инфракрасный теплый пол под ламинат

Процесс монтажа такого вида теплого пола, хоть и имеет ряд существенных тонкостей, все же не отличается чрезмерной трудоемкостью, и вполне посилен для самостоятельного выполнения.

Почему именно инфракрасный пол – оптимальное решение для подогрева?

Теплопроводные качества ламината так и просят установки под него системы подогрева. Но почему именно инфракрасный пол становится оптимальным решением, ведь существуют водяные контуры и электрические схемы и использованием греющих кабелей или обогревательных матов? Давайте разбираться…

  1. Водяной пол под ламинатом будет уместен лишь при автономной системе отопления, когда будет возможность самостоятельной точной регулировки температуры теплоносителя. Дело в том, что ламинат достаточно «капризен» в смысле термических перепадов – они могут вызвать его деформацию, появление щелей, скрипов и т.п. Кроме того, монтаж водяного пола – это обязательное устройство поверх него стяжки, а это значительно поднимет уровень поверхности, что далеко не всегда возможно.
  2. Электрический пол резистивного действия (кабель или обогревающие маты) также для ламината нежелателен. Отчасти, по той же причине – необходимость стяжки поверх смонтированного пола, а отчасти – из-за довольно неравномерного прогрева поверхности.

Всех этих недостатков лишен пленочный инфракрасный пол. Толщина его – менее 1 мм, ему не нужны стяжки с их трудоемкостью, а его установка практически не утолщает общее покрытие. Обогрев происходит за счет инфракрасного излучения с длиной волны от 5 до 20 микрон, невидимого для глаз, но эффективно нагревающего все предметы на своем пути – прямая аналогия с солнечным светом.

Примерная схема расположения элементов инфракрасного теплого пола
Примерная схема расположения элементов инфракрасного теплого пола

Какие еще достоинства присущи этому типу теплого пола:

  1. Создается наиболее комфортное распределение температуры в помещении за чет нагрева поверхности предметов.
  2. Подобный принцип передачи тепла – наиболее эффективный и экономичный – расходы на потребление электроэнергии ниже примерно на 30%, по сравнению с резистивными электрообогревателями.
  3. Сама пленка прогревается до невысоких температур – порядка 30  40ºС, что никак отрицательно не сказывается на целостности поверхности ламината.
  4. Высокая плотность излучающих полос обеспечивает отличную равномерность прогрева по площади.
  5. Нагрев начинается практически мгновенно.
  6. Система легко монтируется, демонтируется и переустанавливается. Срок службы ее исчисляется десятилетиями – она чрезвычайно надежна.
  7. Такая система обогрева абсолютно не сушит воздух, и, по мнению многих специалистов-медиков, обладает противоаллергическим эффектом за счет ионизации воздуха и удаления неприятных запахов.

Единственным значимым недостатком инфракрасного пола считают достаточно высокую цену при его покупке, но она обязательно оправдается буквально через пару лет эксплуатации.

Как устроен пленочный инфракрасный пол

Главным элементом системы теплого инфракрасного пола являются пленочные нагреватели. Между двумя листами прозрачной полиэстеровой пленки герметично впаяны параллельные, часто расположенные полоски карбоновой пасты, которая при подаче на нее напряжения становится излучателем ИК-энергии. Каждая их таких полосок «опирается» с обеих сторон на медный проводник-шину с посеребренными контактами, для подключения к сети питания. Параллельное подключение как излучающих полосок, так и самих пленочных элементов между собой, обеспечивает высокую надежность системы – даже в случае выходя из строя какого бы то ни было элемента, общая работоспособность инфракрасного пола не пострадает.

Рулон пленочного инфракрасного нагревателя
Рулон пленочного инфракрасного нагревателя

Обогревательные инфракрасные пленки имеют стандартную ширину 50 см или 1 м. Реализуются они разной длиной – выбор производится исходя из размеров помещения. Предусмотрен раскрой пленок по длине – через каждые 25,7 см расположена линия возможного отреза – оба обязательно обозначена советующим символом. Раскраивать пленки в других местах не разрешается.

Удельная мощность пленочных обогревателей – 150, 220 или, значительно реже – 440 Вт/м². Это важно знать при общем расчете теплого пола, чтобы предусмотреть общую нагрузку на электросеть. Для обогрева под ламинат обычно применяют нагреватели с мощностью 150 Вт/м² – это дает максимальный нагрев до 4045º, а более высокие температуры для ламината не рекомендуются.

Обычный комплект поставки пленочного теплого пола
Обычный комплект поставки пленочного теплого пола

В комплект теплого пола также входят термодатчик с кабелем  для контроля за температурными параметрами, набор проводов для коммутации, клеммы-клипсы для подключения пленочного элемента, изоляционные материалы. Для каждой комнаты потребуется приобрести блок терморегулятора, который будет размещен на стене в удобном для владельца месте. К нему подводится электропитание, и отсюда же уходит проводка, подающая напряжение непосредственно на нагревательные элементы.

Монтаж теплого инфракрасного пола под ламинат

Составление схемы монтажа

Прежде чем браться за сам процесс монтажа, необходимо тщательно рассчитать и спланировать всю структурную схему будущей системы.

  1. Следует сразу предусмотреть место расположения элемента управления, терморегулятора – именно к нему будут сходиться все провода. Кабельную часть можно спрятать в штроб в стене, заключив ее в гофротрубу, либо пустить по поверхности, закрыв пластиковым коробом.
  2. Потребуется вычертить графическую схему расположения на полу обогревательных плёночных элементов с учетом всех требуемых нюансов:
  3. Раскрой пленки может проводиться только по предусмотренным производителем и обозначенным линиям отреза.
  4. Чтобы минимизировать количество контактных соединений, пленку рекомендуется раскладывать вдоль комнаты.
  5. Отступ от стен, обогревательных стационарных приборов должен быть не менее 25÷30 см.
  6. Не планируется размещение элементов под предметами мебели – это вызовет их перегрев, перерасход энергии и, в самом худшем варианте – перегорание.
  7. Расстояние между соседними параллельными пленочными элементами – 5 см. Не допускается их нахлестов, пересечений и т.п.
  8. Нормальным считается покрытие пленочными элементами до 40 ÷ 60% площади пола.
  9. На графической схеме обязательно вычерчивается схема подключения проводов. Здесь может быть двоякий подход. Кабеля могут подключаться с одной стороны пленочных элементов:

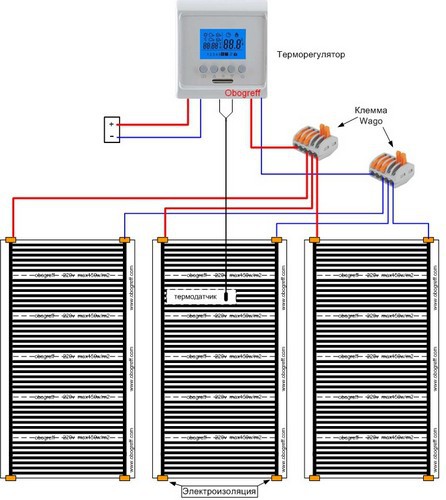

Провода подключены с одной стороны пленочных элементов
Провода подключены с одной стороны пленочных элементов

Иногда, чтобы исключить пересечение «фазного» и «нулевого» провода, их подключат с противоположных сторон пленки. Это потребует особой внимательности при монтаже – чтобы случайно по ошибке не допустить короткого замыкания:

Провода заведены с противоположных сторон
Провода заведены с противоположных сторон
  • Предусматривается расположение термодатчика – он должен находится посредине пленочного элемента, желательно, на самом холодном участке комнаты, но с тем расчетом, чтобы его штатного кабеля хватило для подключения к блоку терморегулятора.

Если схема готова, тщательно продумана и проверена, можно переходить к монтажу.

Подготовка основания

В данной публикации внимание акцентировано на монтаже именно пленочного инфракрасного теплого пола, поэтому будем исходить из того, что само бетонное основание уже предварительно подготовлено к будущему застилу ламината. Ему придана требуемая ровность, горизонтальность, проведен необходимый ремонт «слабых» мест, произведена обработка пропитывающими упрочняющими и обеспыливающими составами.

  1. Работу начинают с тщательной уборки основания – убирается весь возможный мусор, поверхность тщательно пылесосится.
  2. Чтобы не расходовать электроэнергии впустую, обогревая бетонную стяжку, обязательно проводится настил термоотражающего фольгированного материала. Минимальная его толщина – 2 ÷ 3 мм.
  3. Настил термоотражателя производится обязательно фольгированной частью наружу. Полосы крепятся к основанию пола на двусторонний скотч, укладываются встык и соединяются между собой специальной клейкой лентой.
Настил термоотражающей подложки
Настил термоотражающей подложки
  • Толщина материала позволит вырезать в нем углубления для проводов, клемм, термодатчика – так, чтобы они после монтажа теплого пола не поднимались над общим уровнем пленочного покрытия и не мешали тем самым нормальной укладке ламината.

Монтаж пленочных инфракрасных элементов

  • Раскрой и расстилка пленочных обогревателей производится строго по заранее составленной схеме. Следует проявлять особую осторожность при резке элементов, их монтаже, возможному перемещению по ним. Ни в коем случае нельзя допустить случайных порезов или разрывов токопроводящих и излучающих частей. Если такое случилось, этот сегмент подлежит выбраковке.
  • Раскрой пленочного элемента в нужный размерРаскрой пленочного элемента в нужный размер
  • Места контактных соединений по линии отреза, те, которые не будут задействованы в коммутации, сразу тщательно изолируются входящей в комплект пола битумной герметизирующей лентой.
  • Изоляция неиспользуемых контактов на местах срезов. Изоляция неиспользуемых контактов на местах срезов
  • Пленочные обогреватели расстилаются на поверхности пола медной полоской вниз. Фиксация их к поверхности отражательной подложки и между собой проводиться с помощью обычного скотча.
  • Устанавливаются контактные клипсы. Для этого они вводятся в технологический разрез пленки так, чтобы одна половина клеммы оказалась внутри, а вторая – ниже пленочного элемента. После этого плоскогубцами производится обжатие клипсы для получения надежного контакта.

Клемма-клипса вставляется в предусмотренный разрез

    Клемма-клипса вставляется в предусмотренный разрез
  • Разводится кабельная часть, согласно разработанной схеме. Зачищенные концы проводов вставляются в установленную клемму, которая также тщательно обжимается плоскогубцами. Клемма тщательно обжимается плоскогубцамиКлемма тщательно обжимается плоскогубцами
  • Не забываем установить терморегулятор. Он должен быть размещен под пленочным покрытием, примерно по центру листа, так, чтобы его рабочая часть приходилась на черную излучающую полоску. Крепиться он битумной изоляцией, входящей в комплект поставки.
  • Все места присоединения клемм полежат тщательному изолированию той же битумной лентой. Она наклеивается и сверху, и снизу и тщательно соединяется между собой, обеспечиваю полную герметизацию всего клеммного узла.

Изолирование мест клеммных подключений

    Изолирование мест клеммных подключений

Изоляция должна быть полной, и сверху, и снизу

    Изоляция должна быть полной, и сверху, и снизу
  • Провода и клеммы укладываются в проделанные для них углубления в подложке, фиксируются скотчем.

Электрическое подключение и пробный пуск

  1. Все кабеля подводятся к установленному на стене в выбранном месте блоку терморегуляции. Если схемой предусматривается подключение нескольких участков пола разными проводами, то следует избегать каких бы то ни было скруток кабеля – это даст ненадежный контакт и может привести к искрению и перегреву. В этом случае лучше воспользоваться штатными соединителями, например, надежными в эксплуатации клеммами «Wagо». Избегать скруток! Использовать только стандартные соединения.Избегать скруток! Использовать только стандартные соединения.
  2. Электрическое подключение пола лучше согласовать со специалистом в этой области. Он посоветует мощность требуемого отдельного автомата, поможет с проводкой силового кабеля к блоку управления. Подключение системы теплого пола к обычной сетевой розетке не разрешается.
  3. Для обеспечения безопасности эксплуатации необходимо проводить подключение системы через специальное защитное устройство – УЗО.

После полной коммутации всех кабелей и тщательной проверки ее правильности можно произвести пробный пуск. Если все функционирует правильно, переходят к настилу ламинированного покрытия.

Между пленочным теплым полом и ламинатом обязательно простилается слой гидроизоляционного материала – обычной плотной полиэтиленовой пленки или же штатной подложки под ламинат, которая может идти с ним в комплекте. Полотна пленки ложатся внахлест, с перекрыванием 15 ÷ 20 см, проклеивается между собой скотчем Подобная мера обезопасит эксплуатацию пола в случае непредвиденных обстоятельств – например, обильного разлива воды на поверхности ламината.

Монтаж ламината производится в соответствии с установленной для конкретной модели технологией. Эти вопросы подробно рассматриваются в соответствующих разделах сайта.

Можно переходить к монтажу ламинированного покрытия
Можно переходить к монтажу ламинированного покрытия

После полного завершения монтажа ламинированного покрытия можно включить систему обогрева, выставить оптимальную температуру – порядка 25 ÷ 28ºС, и наслаждаться комфортностью теплого пола.

Видео – Монтаж инфракрасного теплого пола под ламинат

Видео – Как сделать инфракрасный пол под ламинат за 1 час
