Теплый пол электрический своими руками

Электрический теплый пол популярен благодаря простоте монтажа и долговечности. Он также не требует подведения никаких дополнительных коммуникаций, кроме электричества, поэтому с успехом применяется в частном строительстве. Сделать электрический теплый пол несложно, его монтаж не требует специальных знаний и занимает немного времени. Рассмотрим основные этапы и важные нюансы, которые необходимо знать при установке теплого пола.

Теплый пол электрический своими руками

Теплый пол электрический своими руками

Где применяют

Электрический теплый пол с успехом применяется в абсолютно любых типах помещений. Это могут быть многоквартирные либо частные дома, гаражи, бани или лоджии. Важно лишь правильно подобрать мощность системы и обеспечить достаточную теплоизоляцию. Этот метод вполне можно использовать, как единственный источник обогрева помещения. Но расходы на оплату электроэнергии могут сильно возрасти.

Пример обустройства теплого пола на балконе

Пример обустройства теплого пола на балконе

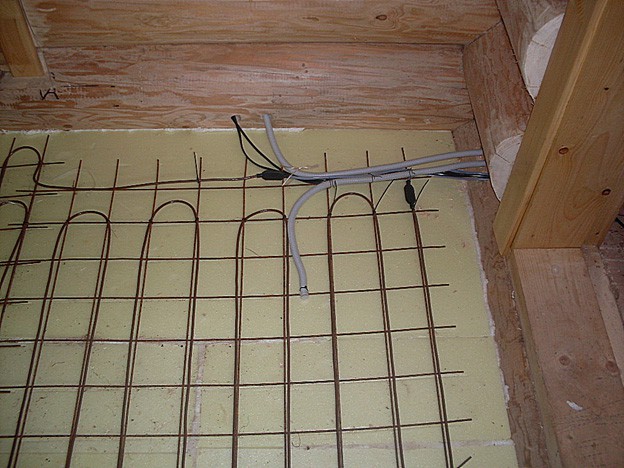

Электрический теплый пол в частном доме

Электрический теплый пол в частном доме

Типы электрического теплого пола (ЭТП)

Типы теплого пола

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

  1. ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте. Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.
    Кабельный теплый пол

    Кабельный теплый пол

    Резистивные нагревательные кабели

    Резистивные нагревательные кабели

  2. ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их. Это значительно экономит время и снижает риск ошибки.
    Теплый пол, маты

    Теплый пол, маты

    Тёплый пол на основе нагревательного мата

    Тёплый пол на основе нагревательного мата

  3. ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.
Пленочный теплый пол

Пленочный теплый пол

Инфракрасный теплый пол

Инфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

ПризнакиПленочный обогревКабельный обогрев
Техническое помещениеНе нужноНе нужно
Толщина пола со стяжкой5-10 мм50-100 мм
Сроки монтажа1 день1 день
Готовность к эксплуатацииСразу28 дней
Варианты установкиПол, потолок, стены, любые поверхностиПол. Монтаж на другие поверхности возможен, но затруднен
НадежностьПри повреждении даже значительной части системы, неповрежденные сегменты продолжают работатьПри любом повреждении кабеля полностью выходит из строя
Затраты на ремонтМинимальныеВысокие, 100%
ОбслуживаниеНе требуетсяНе требуется
Замерзание зимойОтсутствуетОтсутствует
Влияние на здоровьеПоложительное лечебноеНейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытияРавномерный прогревНеравномерность распределения температуры, есть зоны повышенной температуры
ЗонированиеВозможность организации отдельных точечных зонВозможность организации отдельных точечных зон
ЗатратыОтносительно невысокие изначально. ЭнергосбережениеОтносительно невысокие изначальные, эксплуатационные - по счетчику

Принцип работы ЭТП

В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.

В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.

Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

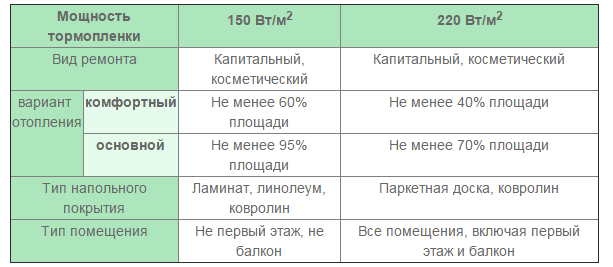

Потребление электроэнергии пленочным теплым полом

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

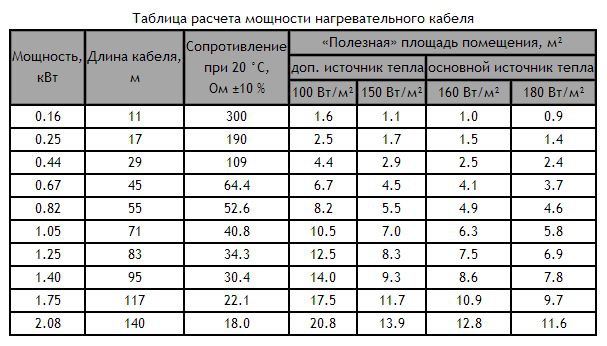

Таблица расчета мощности нагревательного кабеля

Таблица расчета мощности нагревательного кабеля

ПомещениеМощность, Вт/м2
Коридор, кухня90-140
Санузел, ванная комната170-190
Балконы, лоджииДо 200
Жилые помещенияДо 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки.

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

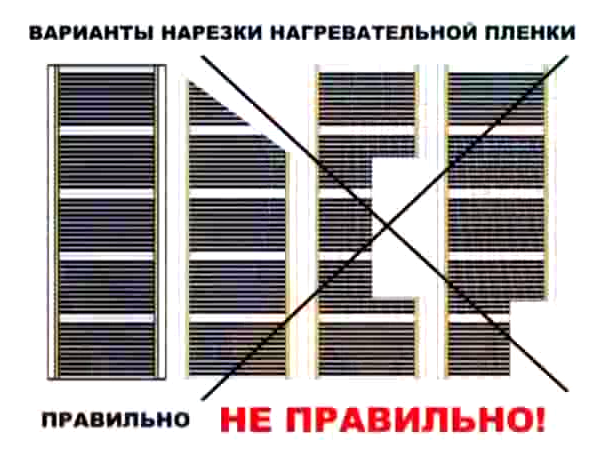

Варианты резки пленки

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытие

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

Вариант прокладки кабельного теплого пола

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

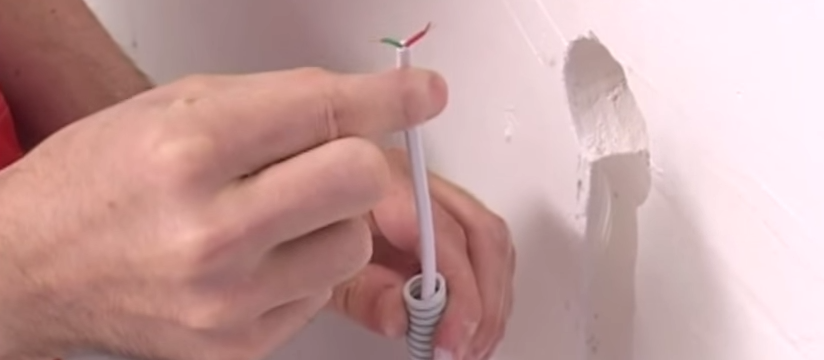

Проложите провода в гофре

Проложите провода в гофре

Провод проходит через гофру

Провод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентой

Контакты изолируются специальной лентой

Преимущества и недостатки ЭТП

Плюсами ЭТП являются:

  • простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;

    Простота монтажа

    Простота монтажа

  • высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;

    Высокая надежность и долговечность

    Высокая надежность и долговечность

  • высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.

    Универсальность. Такие полы можно смонтировать в любом помещении

    Универсальность. Такие полы можно смонтировать в любом помещении

К минусам этого способа обогрева относятся:

  • сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
  • из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
  • поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Пошаговая инструкция по монтажу ЭТП

Подготовка основания

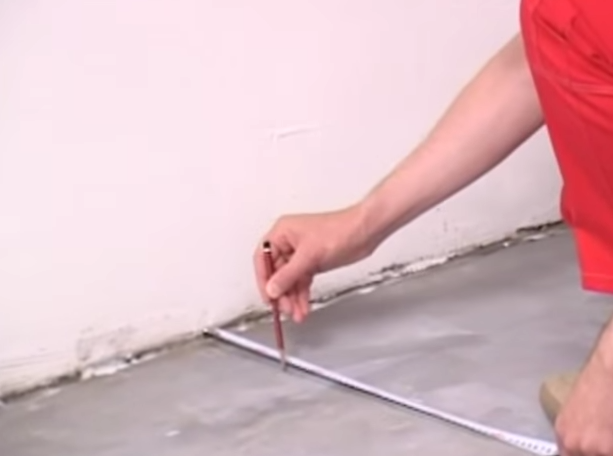

Разметка

Разметка

ЭТП пол должен укладываться на чистое, сухое основание. В стене необходимо проштробить канавку для регулятора температуры и провода. Тщательно сметите весь образовавшийся мусор.

Фото штробы в стене, соединяющей пол с терморегулятором

Фото штробы в стене, соединяющей пол с терморегулятором

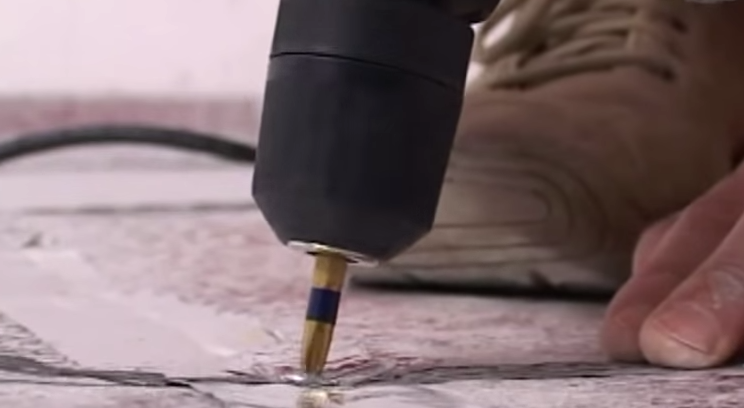

Сверление выемки под терморегулятор

Сверление выемки под терморегулятор

Штроба должна быть 20х20 мм

Штроба должна быть 20х20 мм

После этого нужно положить на основание слой теплоизоляции, например, пенофол или пенополистирол. Если этажом ниже находится отапливаемое помещение, то достаточно будет положить слой пенофола толщиной 5 мм. Если же под теплым полом будет неотапливаемое помещение или грунт, то необходимо использовать пенополистирол толщиной от 20 мм до 50 мм, в зависимости от суровости зим в вашей местности. Теплоизоляция фиксируется при помощи любого клеящего материала.

Укладка пенофола

Укладка пенофола

Укладка нагревательных элементов

Расчет шага укладки кабеля

Расчет шага укладки кабеля

Выбор сечения провода

Выбор сечения провода

До начала монтажа разметьте пол. Важно выделить те участки, которые не должны прогреваться. Важно помнить, что до стен и крупной мебели должна соблюдаться дистанция в 0,5 м, а расстояние до нагревательных приборов, печей и каминов не менее 0,3 м.

Если вы монтируете теплый пол на основе греющего провода, то для начала необходимо установить монтажную ленту. Она будет фиксировать витки провода и предотвращать их смещение. Раскладывайте ленту на теплоизоляцию и закрепляйте дюбелями.

Крепление монтажной лентой

Крепление монтажной ленты

Аккуратно разматывайте греющий провод и раскладывайте его поверх теплоизоляции и монтажной ленты, строго соблюдая параллельность витков и промежутки между ними. Каждый виток закрепляйте с помощью фиксирующих усиков на монтажной ленте. Витки провода ни в коем случае не должны перехлестываться. После окончания укладки замерьте сопротивление изоляции, оно не должно отличаться от нормативного больше, чем на 10%.

Как крепить кабель в монтажной ленте

Как крепить кабель в монтажной ленте

Крепление кабеля в монтажной ленте

Крепление кабеля в монтажной ленте

Если вы монтируете греющие маты, то просто аккуратно разложите их по всей площади пола, которая должна греться. Соедините их друг с другом по схеме, данной в техническом паспорте. После чего также проверьте сопротивление изоляции.

Расстояние между витками греющего кабеля 50-60 см

Расстояние между витками греющего кабеля 50-60 см

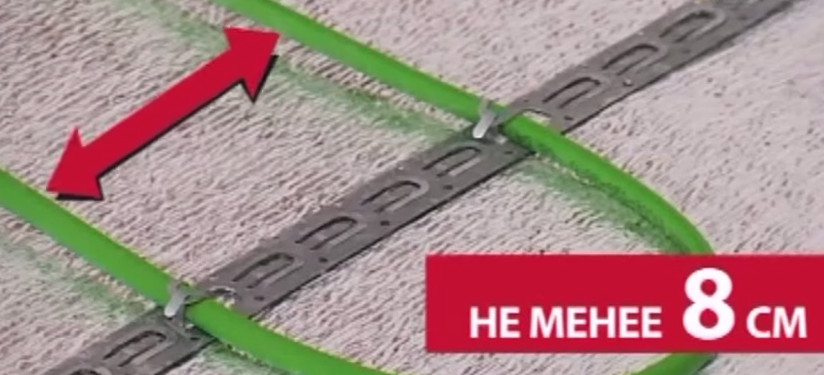

Расстояние не менее 8 см

Расстояние не менее 8 см

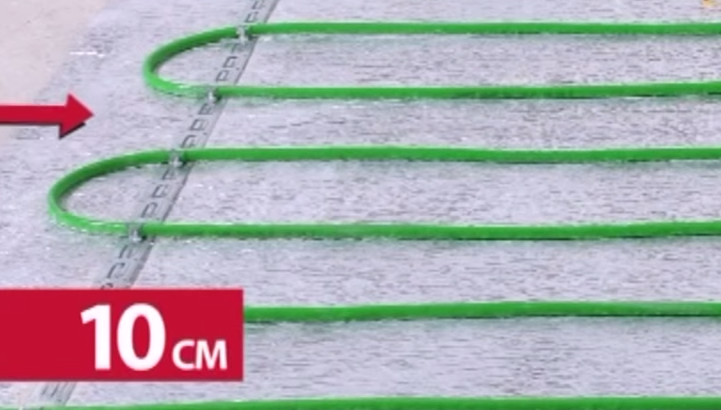

Расстояние 10 см

Расстояние 10 см

Расстояние от стены не менее 5 см

Расстояние от стены не менее 5 см

Если вы используете инфракрасную пленку, то аккуратно размотайте ее по основанию, затем параллельно соедините листы пленки между собой. Подведите провода к месту установки терморегулятора.

Установка датчика температуры

Если вы монтируете ЭТП на основе греющего провода или мата, то датчик температуры должен располагаться в гофрированной трубке. Сделайте небольшое углубление в теплоизоляционном слое и положите в него трубку диаметром 20 мм. Один конец трубки плотно заткните утеплителем, а другой конец выведите выше уровня пола в том же месте, где будут выходить провода.

Поместите датчик температуры в конец трубки и убедитесь, что его можно легко вынуть обратно. Это важно для возможности замены датчика после того, как пол будет залит стяжкой.

Если вы монтируете инфракрасный ЭТП, то датчик можно просто положить в углубление по центру полосы пленки. Так как стяжка в этом случае не заливается, вы в любой момент сможете его заменить.

Подключение ЭТП

Подключите нагревающий провод и датчик температуры к терморегулятору согласно схеме, данной производителем. После чего подключите всю систему к автоматическому выключателю дифференциального тока с уставкой тока утечки не более 30 мА. Ни в коем случае не подавайте на теплый пол напряжение до полного застывания стяжки. Проверку целостности изоляции и правильности подключения можно проводить только путем замера сопротивления теплого пола и сверкой его с контрольными значениями.

Если вы монтируете систему ЭТП в ванной или бане, обязательно присоедините оплетку греющего провода с заземляющим контуром здания. Использование заземление и автоматического выключателя с контролем тока утечки дает абсолютную защиту от поражения электрическим током.

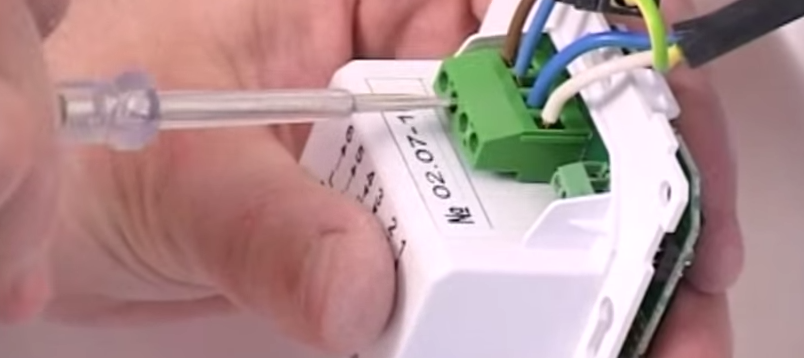

Монтаж терморегулятора

Монтаж терморегулятора

Если вы используете инфракрасный ЭТП, то его можно проверить путем включения, пол должен быть теплый на ощупь.

Заливка теплого пола стяжкой

Если вы используете инфракрасный ЭТП, то заливка не требуется, можно сразу приступать к монтажу финишного покрытия.

Толщина стяжки от 3 до 5 см

Толщина стяжки от 3 до 5 см

Если же вы используете греющий провод или мат, то заливка стяжки строго обязательна. Необходимо выполнить заливку цементной самовыравнивающейся стяжкой на толщину 30-50 мм. После того, как стяжка застынет можно приступать к монтажу финишного покрытия, например, плитки, ламината или линолеума. Первое включение теплого пола можно проводить только после того, как стяжка полностью высохнет. Большинство производителей устанавливают срок полного высыхания 28 дней. Это гарантирует, что вокруг провода не образуется пустот, которые со временем приведут к перегоранию провода.

Видео - Монтаж нагревательных матов

Видео - Теплый пол под плитку

Видео - Монтаж тёплого пола Electrolux, кабель

Видео - Монтаж пленочного теплого пола
